• Alle verknüpften Geräte müssen an die
gleiche Versorgungsspannung ange-
schlossen werden.

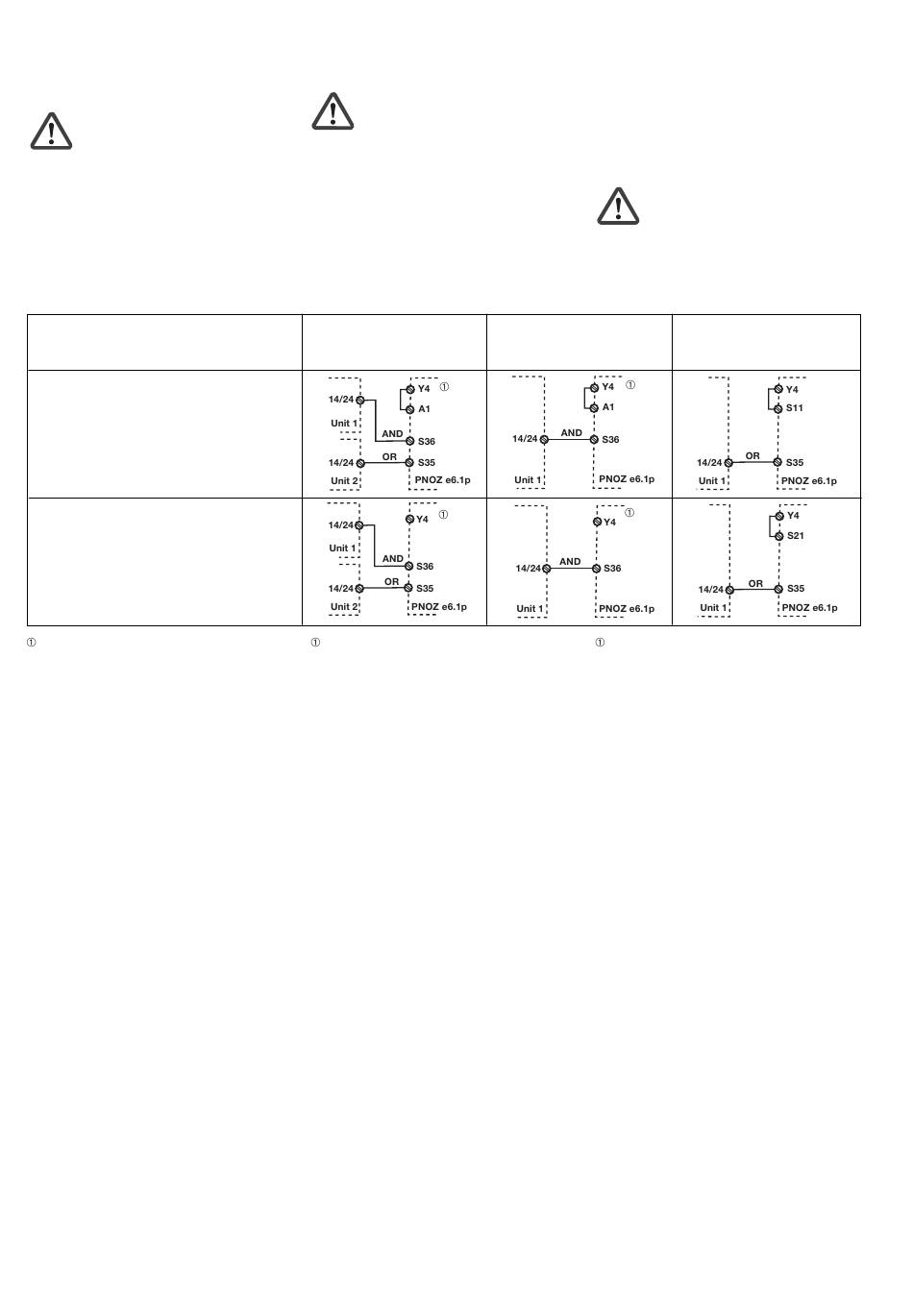

UND-/ODER-Verknüpfung
Warnung! Das Ausgangssignal
eines PNOZelog-Geräts am
ODER-Eingang überbrückt die
Sicherheitsfunktion des Geräts. Die
Sicherheitsausgänge leiten dann
unabhängig vom Zustand der
Eingangskreise.
Eingangskreis
Input circuit
Circuit d'entrée
ohne Querschlusserkennung
without detection of shorts across contacts
sans détection des court-circuits
mit Querschlusserkennung
with detection of shorts across contacts
avec détection des court-circuits
Die Beschaltung von Y4 muss wie hier
dargestellt vorgenommen werden
(abweichend von der Darstellung beim
Eingangskreis).
Betrieb
Beim Start erkennt das Gerät die eingestellte
Betriebsart. In der dafür benötigten Zeit blinkt
die LED "POWER".
Das Gerät ist betriebsbereit, wenn die LED
"POWER" dauerhaft leuchtet.
Statusanzeigen
• "CH.1" bzw. "CH.2" leuchtet: Sicherheits-
ausgang 14 bzw. 24 leitet, die Sicherheits-
kontakte 33-34, 43-44, 53-54 und 63-64
sind geschlossen.
• "CH.1" bzw. "CH.2" erlöschen: Sicherheits-
ausgang 14 bzw. 24 sperrt, die Sicher-
heitskontakte 33-34, 43-44, 53-54 und
63-64 sind geöffnet.
Fehler - Störungen
Fehleranzeige
• LED "CH.1" oder LED "CH.2" blinkt:
Interner Fehler, Verdrahtungsfehler oder
Querschluss
• "CH.1" und CH.2" blinken abwechselnd:
- Rückführkreis beim Start offen
Abhilfe: Rückführkreis schließen,
Eingangskreis öffnen und Low-Signal
am ODER-Eingang anlegen
- nur ein Kanal des Eingangskreises offen
(Teilbetätigung)
Abhilfe: beide Kanäle des Eingangs-
kreises öffnen
• All linked units must be connected to the
same supply voltage.
AND/OR connection
Warning! The output signal from a
PNOZelog device at the OR input will
bridge the unit's safety function. The
safety outputs will then energise,
irrespective of the status of the input
circuits.
UND und ODER
UND and OR
ET et OU
Y4 must be wired as shown here
(deviates from the diagram shown for the
input circuit).
Operation
The unit detects the set operating mode on
start-up. During this time the "POWER" LED
will flash.
The unit is ready for operation when the
"POWER" LED is lit continuously.
Status indicators
• „CH.1" and/or „CH.2" lights: Safety output
14 and/or 24 is enabled, the safety
contacts 33-34, 43-44, 53-54 and
63-64 close.
• „CH.1" and/or „CH.2" goes out: Safety
output 14 and/or 24 disabled, the safety
contacts 33-34, 43-44, 53-54 and
63-64 open.
Faults
Fault indicator
• LED „CH.1" or LED „CH.2" flashes:
Internal error, wiring error or short across
contacts
• „CH.1" and CH.2" flashing alternately:
- Feedback loop open at start
Remedy: Close fedback loop, open
input circuit and enter low signal at OR
input
- Only one channel of the input circuit is
open (partially operated)
Remedy: Open both channels of the
input circuit
- 6 -
• Seules les sorties de sécurité des relais
PNOZelog peuvent être utilisées pour le
couplage ET/OU. Le relais de plus petite
catégorie détermine la catégorie de
l'ensemble du circuit.
• Tous les appareils raccordés entre eux
doivent être reliés à la même source
d'alimentation.
Couplage ET/OU
Attention ! Le signal de sortie d'un
appareil PNOZelog sur l'entrée OU
ponte la fonction de sécurité de
l'appareil. Les sorties de sécurité
sont alors sous tension,
indépendamment de l'état des
circuits d'entrée.
UND
UND
ET
Le câblage de Y4 doit être exécuté
comme l'indique le schéma (par
dérogation au schéma du circuit d'entrée).
Fonctionnement
Au réarmement, l'appareil identifie le mode
de fonctionnement prédéfini. Pendant la
durée nécessaire au réarmement la LED
„POWER" clignote.
L'appareil est prêt à fonctionner lorsque la
LED „POWER" reste allumée.
Affichage d'état
• „CH.1" et/ou"CH.2" sont allumées : sorties
de sécurité 14 et/ou 24 sont passantes,
les contacts de sécurité 33-34, 43-44, 53-
54 et 63-64 ferment.
• „CH.1" et/ou „CH.2" sont éteintes : sorties
de sécurité 14 et/ou 24 sont bloquées, les
contacts de sécurité 33-34, 43-44, 53-54 et
63-64 ouvrent.
Erreurs - Défaillances
Affichage des erreurs
• LED „CH.1" ou LED „CH.2" clignote :
défaut interne, erreur de câblage ou court-
circuit
• „CH.1" et CH.2" clignote par alternance :
- boucle de retour ouverte lors du
réarmement
Aide : fermer la boucle de retour, ouvrir
les canaux d'entrée et appliquer un
signal Low sur l'entrée OU
- un seul canal d'entrée a été ouvert
Aide : ouvrir les 2 canaux d'entrée
ODER
OR
OU
