Elektromagnetischer Durchflussmesser
WaterMaster

3 Bedingungen zur Inbetriebnahme

Bei der Inbetriebnahme wird eine automatische Datenintegritätsprüfung ausgeführt. Dabei werden die im
Messumformerspeicher abgelegten Daten mit den im Sensorspeicher abgelegten Daten verglichen – siehe Abb. 3.1.
Wenn beide Datensätze übereinstimmen, kann von normalen Betriebsbedingungen ausgegangen werden,
und das „Bedienermenü" wird angezeigt – siehe Abschnitt 5, Seite 9.
Falls Daten nicht übereinstimmen, werden je nach ermittelter Startbedingung andere Benutzerbildschirme
angezeigt. Auf diesen Bildschirmen können Daten und Geräte, wie in Abschnitt 3.3 auf Seite 6 beschrieben,
synchronisiert werden.

3.1 Datentypen

Die Daten für das System sind in drei Haupttypen unterteilt:
Sensordaten
Etikettnummer des Sensors sowie Seriennummer des Sensors. Die Sensordaten werden im
Speicher des Messumformers und des Sensors abgelegt.
Betriebsdaten – betriebsspezifische Informationen wie Durchfluss, Volumeneinheiten sowie
Impuls-/Einheitenbereich. Die Betriebsdaten werden im Speicher des Messumformers und des
Sensors abgelegt.
Messumformerdaten – messumformerspezifische Informationen wie aktuelle Kalibrierfaktoren,
Etikettnummer
Die Messumformerdaten werden nur im Speicher des Messumformers abgelegt.

3.2 Speicherkonfiguration

Der Speicher wird entsprechend des Systemtyps wie folgt zugewiesen:
Bei Fernsystemen befinden sich der Messumformerspeicher am Messumformer und der
Sensorspeicher am Sensor.
Bei integrierten Systemen und Systemen mit externen Messumformern, die an nachgerüsteten
Sensoren angeschlossen sind, befinden sich der Messumformerspeicher und der Sensorspeicher am
Messumformer. (Der Sensorspeicher befindet sich auf der Rückwandplatine des Messumformers.)
Netzeingang

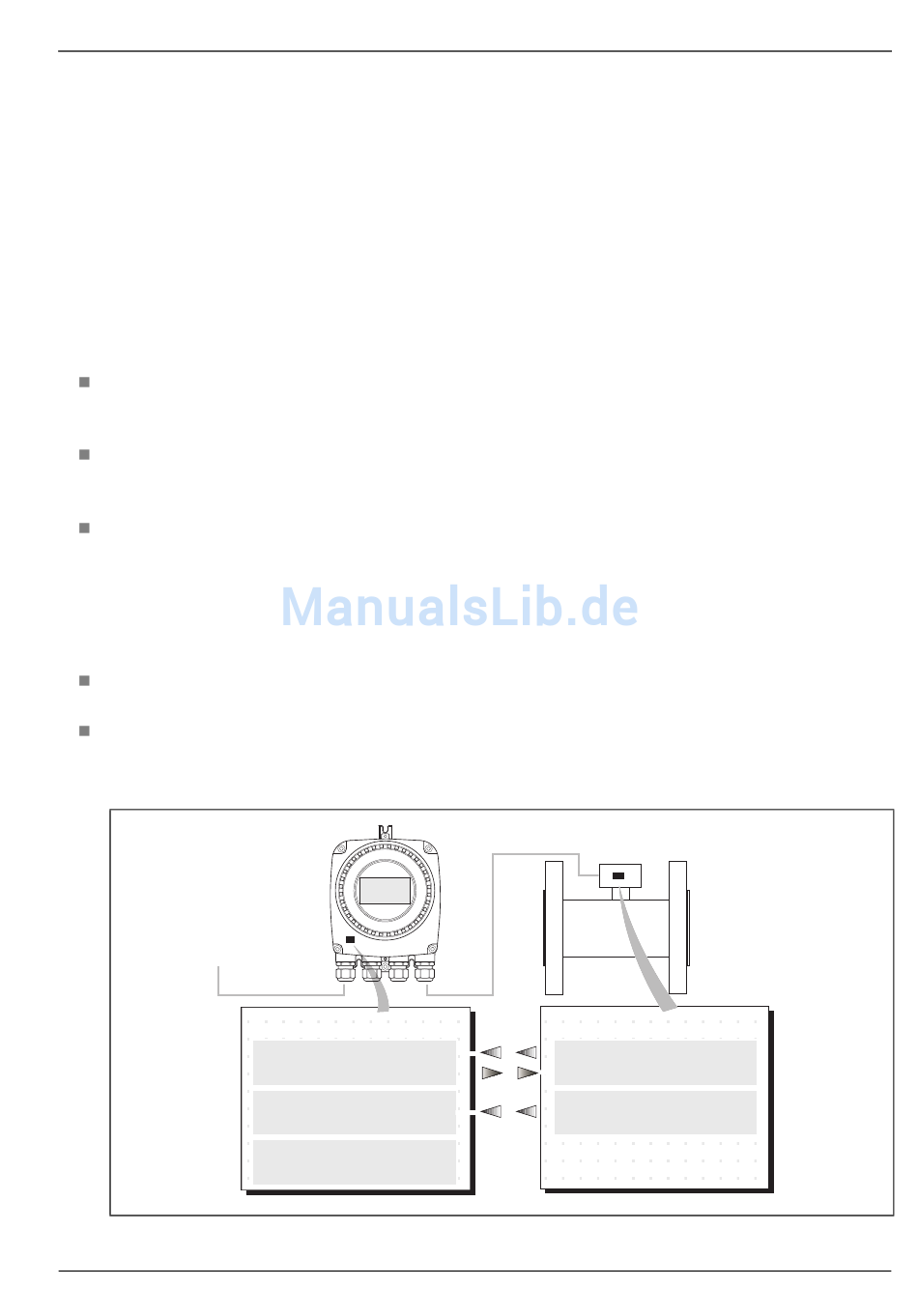

Abb. 3.1 Platzierung des Speichers bei Fernsystemen
IM/WMP-D
Ausgabe 4
bestehend
aus
sensorspezifischen
des
Messumformers
Messumformerspeicher
Anlagendaten
Sensordaten
Messumformerdaten
3 Bedingungen zur Inbetriebnahme
Informationen
und
Seriennummer
Sensorspeicher
Anlagendaten
Sensordaten
wie
Kalibrierfaktoren,
des
Messumformers.
Bei nachgerüsteten
und integrierten
Systemen befindet
sich der
Sensorspeicher auf
der Rückwandplatine
des Messumformers.
5
