Elektromagnetischer Durchflussmesser
WaterMaster
Anzeige – Überblick
Signalansicht
Ω
E1 3.03k
Ω
E2 2.02k
OE1 0.002V
Zurück

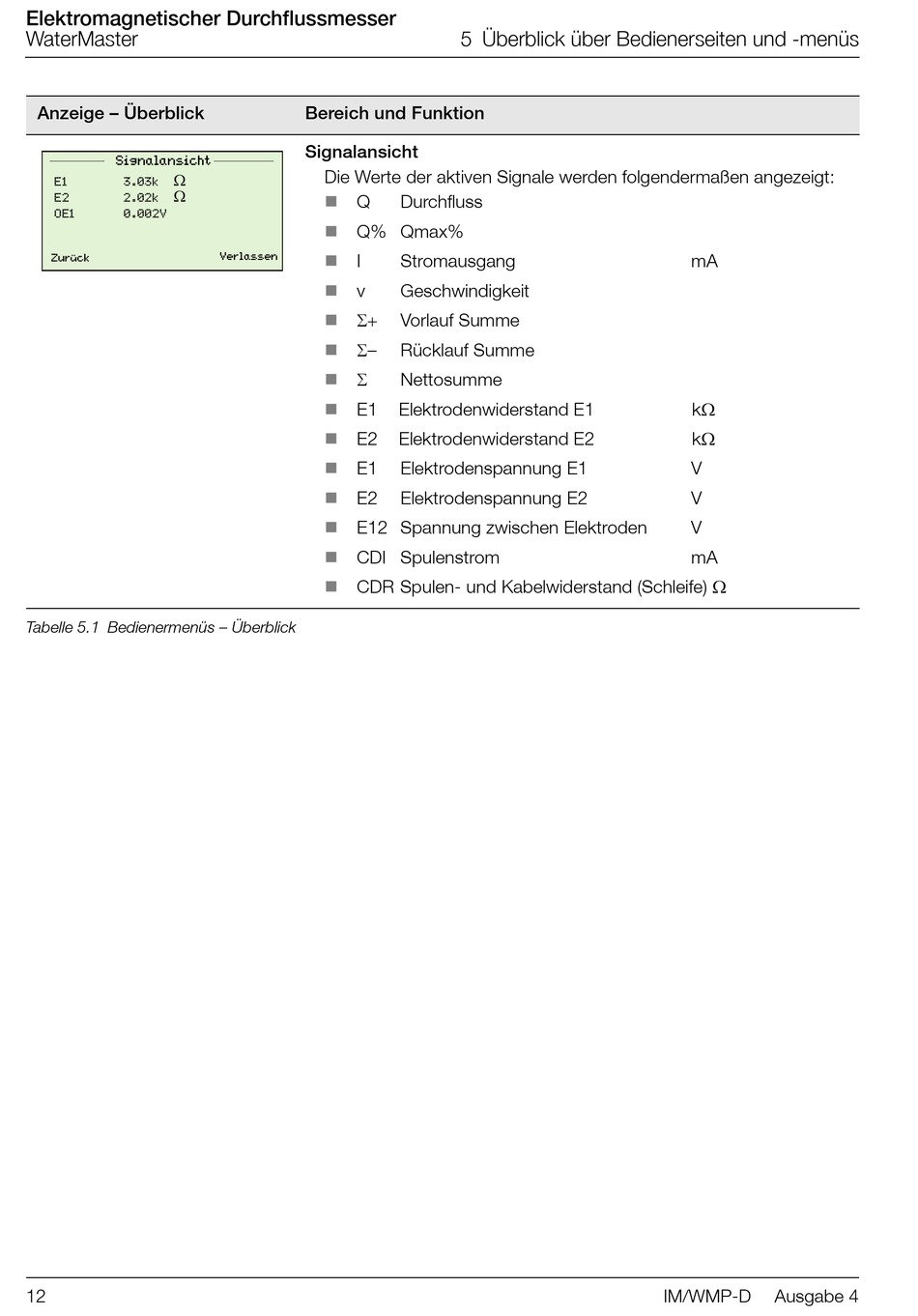

Tabelle 5.1 Bedienermenüs – Überblick
12
Bereich und Funktion
Signalansicht
Die Werte der aktiven Signale werden folgendermaßen angezeigt:
Q
Q% Qmax%
Verlassen
I
v
–
E1
E2
E1
E2
E12 Spannung zwischen Elektroden
CDI Spulenstrom
CDR Spulen- und Kabelwiderstand (Schleife)
5 Überblick über Bedienerseiten und -menüs
Durchfluss
Stromausgang
Geschwindigkeit
Vorlauf Summe
Rücklauf Summe
Nettosumme
Elektrodenwiderstand E1
Elektrodenwiderstand E2
Elektrodenspannung E1
Elektrodenspannung E2
mA
k
k
V
V
V
mA
