7. Steckmodule
MULTICAL® 41 kann durch Steckmodule mit einer Reihe von Funktionen
erweitert werden. Unten beschreiben wir kurz die einzelnen Module.
7.1 Daten-/Impulseingänge

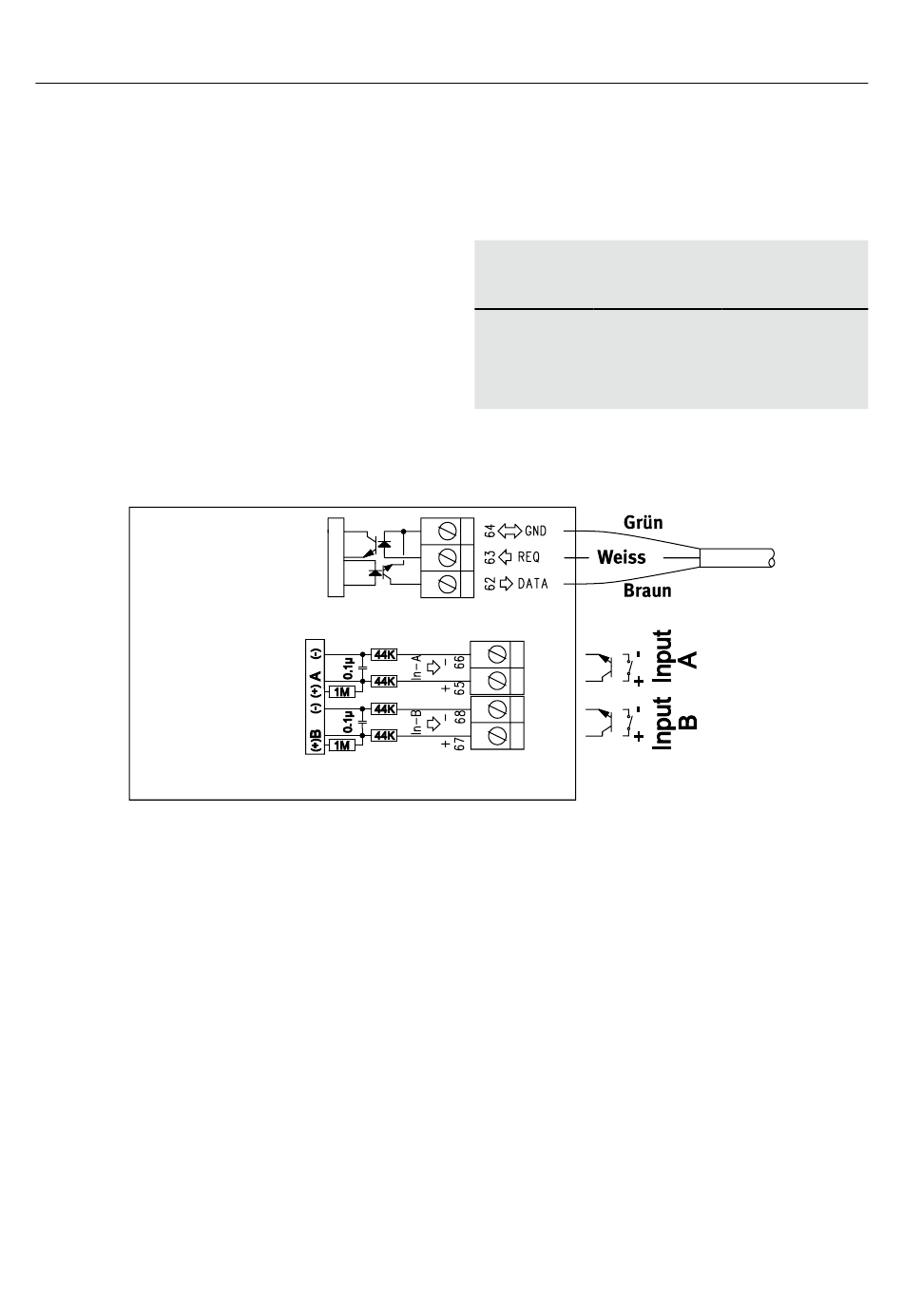

Die Datenklemmen werden
verwendet, z.B. für den Anschluss
eines PCs oder eines MULTITERM
Handterminals über externen
Ablesestecker, der wie unten gezeigt
angeschlossen wird.
Das Signal ist passiv und mittels Optokoppler galvanisch getrennt. Die
Konvertierung auf RS232 Niveau fordert, dass Datenkabel 66-99-106
wie oben gezeigt angeschlossen wird.
Die Impulseingänge können verwendet werden, um einen zusätzlichen
Wasserzähler anzuschliessen. Beachten Sie die maximale
Impulsfrequenz sowie die korrekte Impulskodierung (l/Imp.), die mittels
der FF und GG Konfiguration programmiert werden.
10
10
65 - 66
Input A
67 - 68
Input B
62
Braun
63
Weiss
64
Grün
f < 0.5 Hz
f < 0.5 Hz
