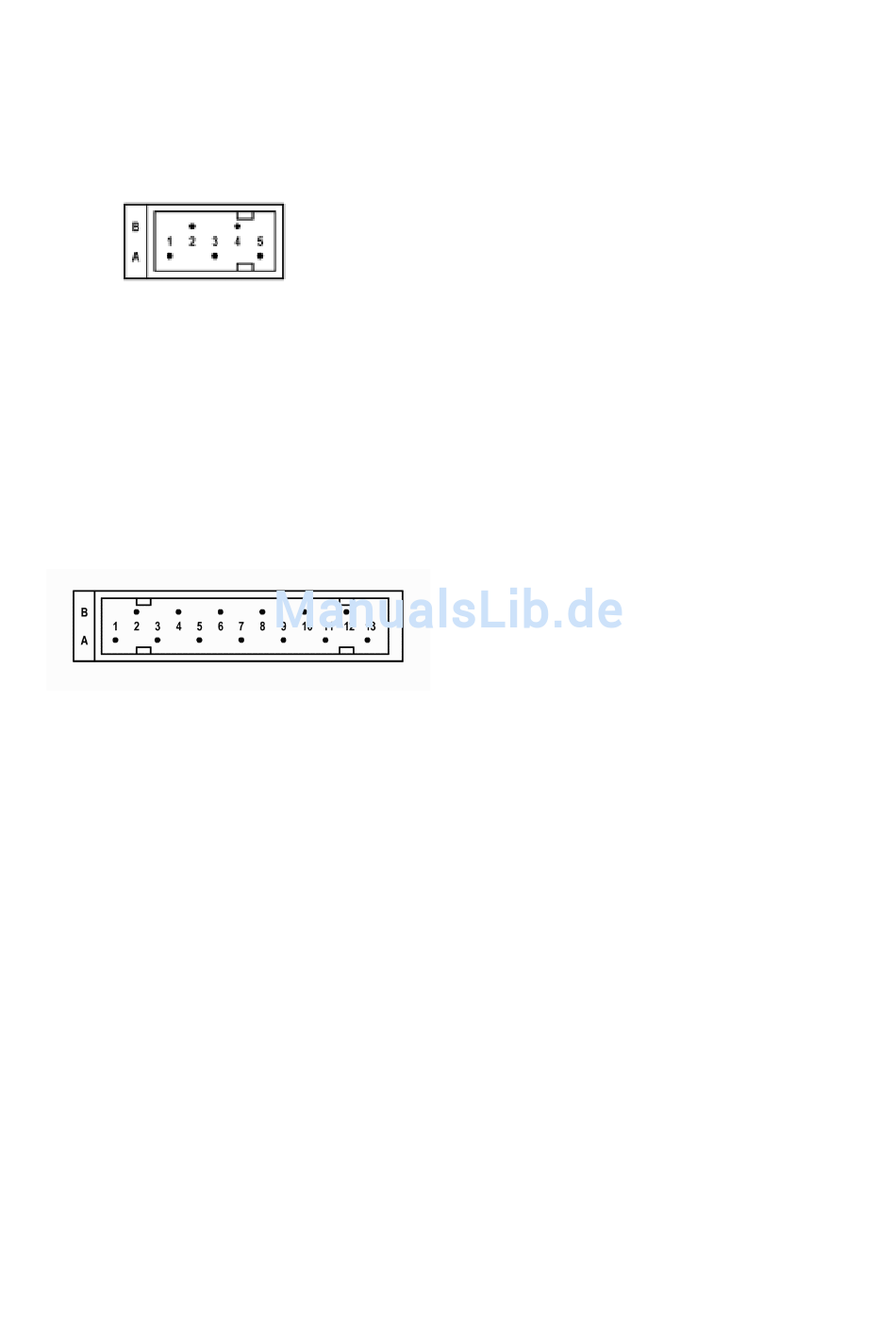

Steckerbezeichnung:
Steckerbelegung:
PRINTER
Protokoll: DTR
SIO Kanal: A/Printer
Steckerbezeichnung: V.24
Protokoll: DTR
DC1/DC3

2.1.5. Floppy-Disk-Steuerung

Die Steckeinheit Floppy-Disk-Steuerung ist in der Lage, mit maximal
vier Floppy-Disk-Laufwerken zusammen zu arbeiten.
Diese Steckeinheit ist direkt über Steckverbinder mit der ZRE über
einen speziellen Gerätebus verbunden.
Die Verbindung zu den internen Floppy-Disk-Laufwerken erfolgt über
zwei 26polige flexible Kabel.
Für den Anschluß der externen Floppy-Disk-Einheiten (8 Zoll oder
5,25 Zoll) ist
vorhanden.
X4 (STE1101)/PRINTER
------------------------------------
X5 (STE1101)
------------------------------------
beim Betriebssystem BROS
beim Betriebssystem SCP
der Anschluß mit
A
102 1
2
106 3
4
101 5
X3 (STE1103)
A
102 1
2
103 3
4
105 5
6
107 7
8
109 9
10
113 11
12
115 13
der Bezeichnung
- 5 -
B
103
X2(STE1103)
B
101
104
106
108
111
114
"FLOPPY-DISC"
