5. Zubehör - Grundgerät
Bestell-Nr.
05-330-4132-5
05-330-5037-5
05-330-3949-2
00-458-4755-0
10-322-3510-4
00-435-0363-5
14-330-8910-2

6. Installation

Entsprechend dem modularen Aufbau des Gerätes erfolgt eine getrennte
Verpackung der einzelnen Baugruppen.
Zum Zwecke der Installierung sind die Gerätekomponenten (Systemein-
heit, Tastatur, Display usw.) aus der Versandverpackung herauszu-
heben.
Der Aufbau und die Anordnung der einzelnen Baugruppen kann nach An-
wendervorstellungen vorgenommen werden.

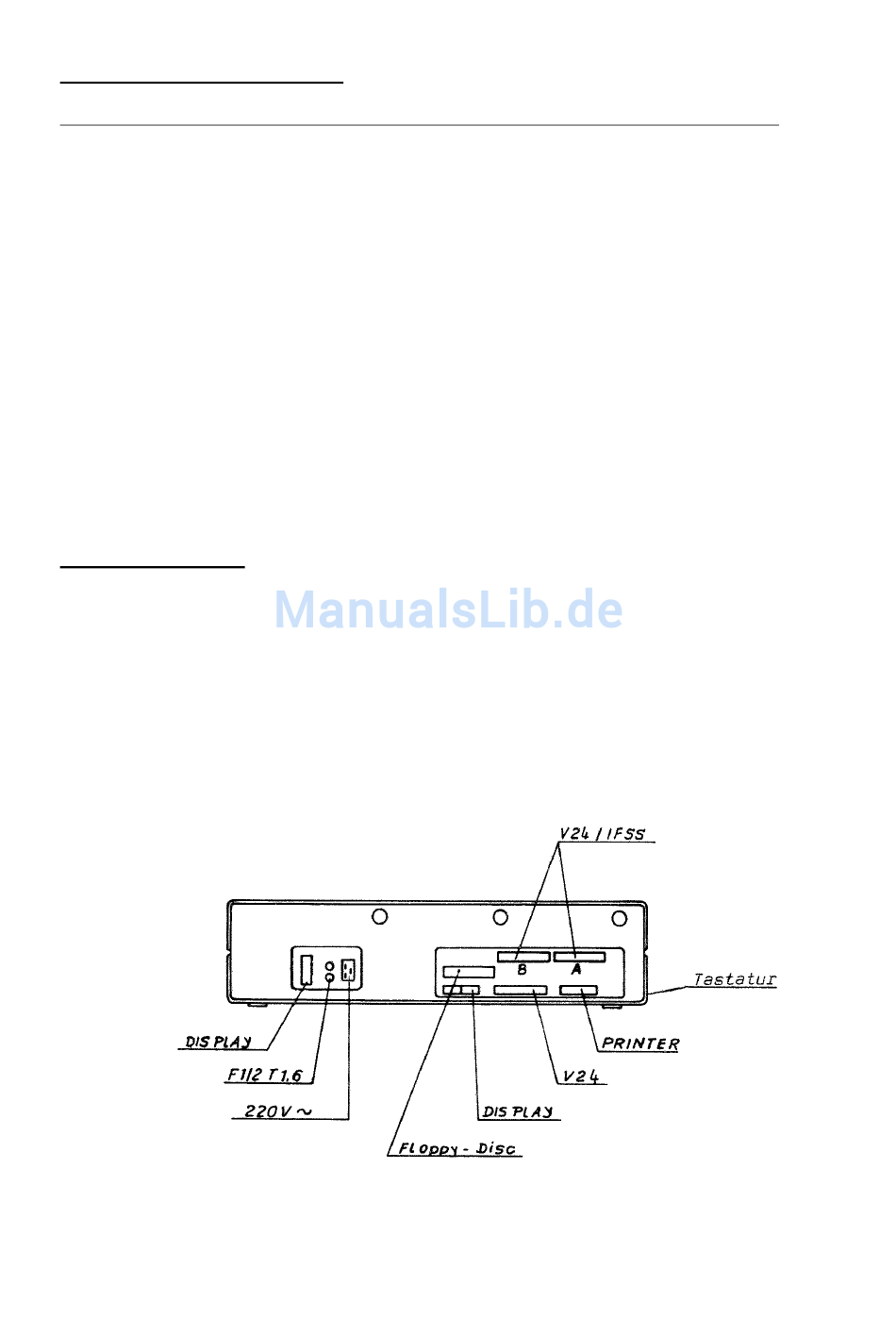

Die einzelnen Geräte Anschlußleitungen werden an die Steckverbinder
der Systemeinheit wie folgt angeschlossen:
Bezeichnung
Staubschutzhaube für Tastatur
Staubschutzhaube für Systemeinheit 1
Staubschutzhaube für Bildschirm-
Baugruppe
Geräteanschlußleitung
Disketten (5,25 Zoll)
G-Schmelzeinsatz T 1,6
26poliger Steckverbinder
- 20 -
Stückzahl
1
1
1
Verinbarung
nach Liefer-
vertrag
2
1
