7.4 Tastenbelegung

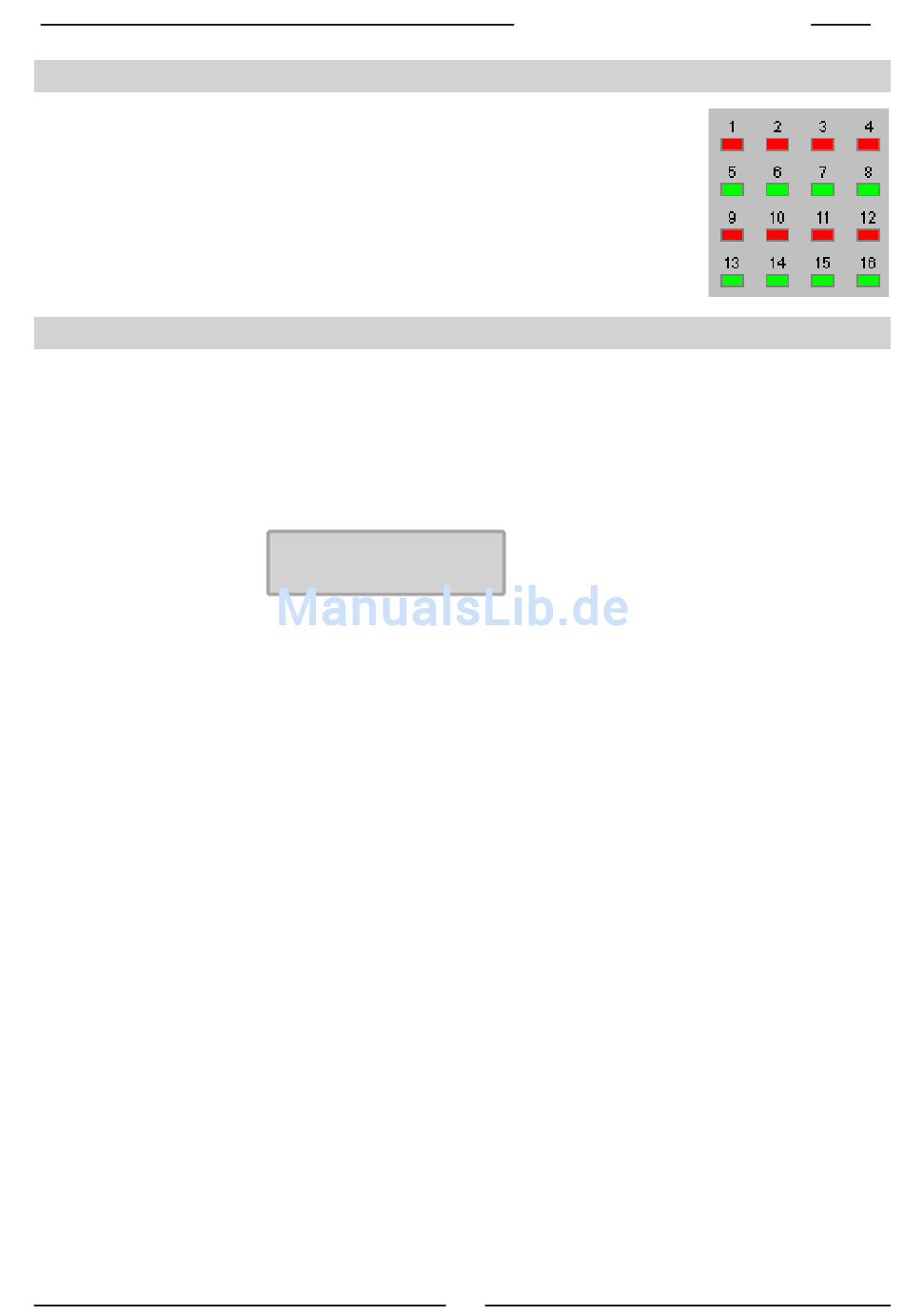

Bild 7.41
Zuordnung zwischen
den Tasten des mittleren
Tastenfelds und den
Rückmeldeadressen,
wenn die eingestellte
Moduladresse 1 ist.
7.5 Anzuzeigende Eingänge auswählen
Im Monitor Modus ist jeder Taste des mittleren
Tastenfeldes der Intellibox ein Rückmeldeein-
gang zugeordnet. Wird eine dieser 16 Tasten
gedrückt, so wird im Display der Zustand des
entsprechenden Eingangs des angeschlos-
senen Rückmeldemoduls mit '0' für frei oder
'1' für belegt angezeigt.
Nach dem Einschalten der Intellibox wird immer der erste Block mit
den Eingängen 1-16 angezeigt. Um andere Eingänge anzuzeigen
kann die Anzeige in Blöcken von 16 Eingängen verändert werden.
Dies entspricht den Moduladressen von Rückmeldemodulen mit
16 Eingängen.
Nach Betätigung der [menu]-Taste erscheint im Display die Anzeige:
Modul Adr.:
..1
Über die numerische Tastatur kann jetzt eine andere Moduladresse
eingetragen werden. Gültig sind die Adressen 1 bis 128.
Im Anhang finden Sie eine Tabelle, aus der Sie entnehmen können,
welche Rückmeldeadresse von welchem Modul angezeigt wird.
Mit der [menu]-Taste zurück zum Fahrpultbetrieb.
