6. Der Keyboard Modus

6.1 Beschreibung

Wichtig Die Adresse, die am DIP­Schalter dieser Decoder eingestellt wird,

6.2 Keyboard Modus einstellen

6. Keyboard bedienen

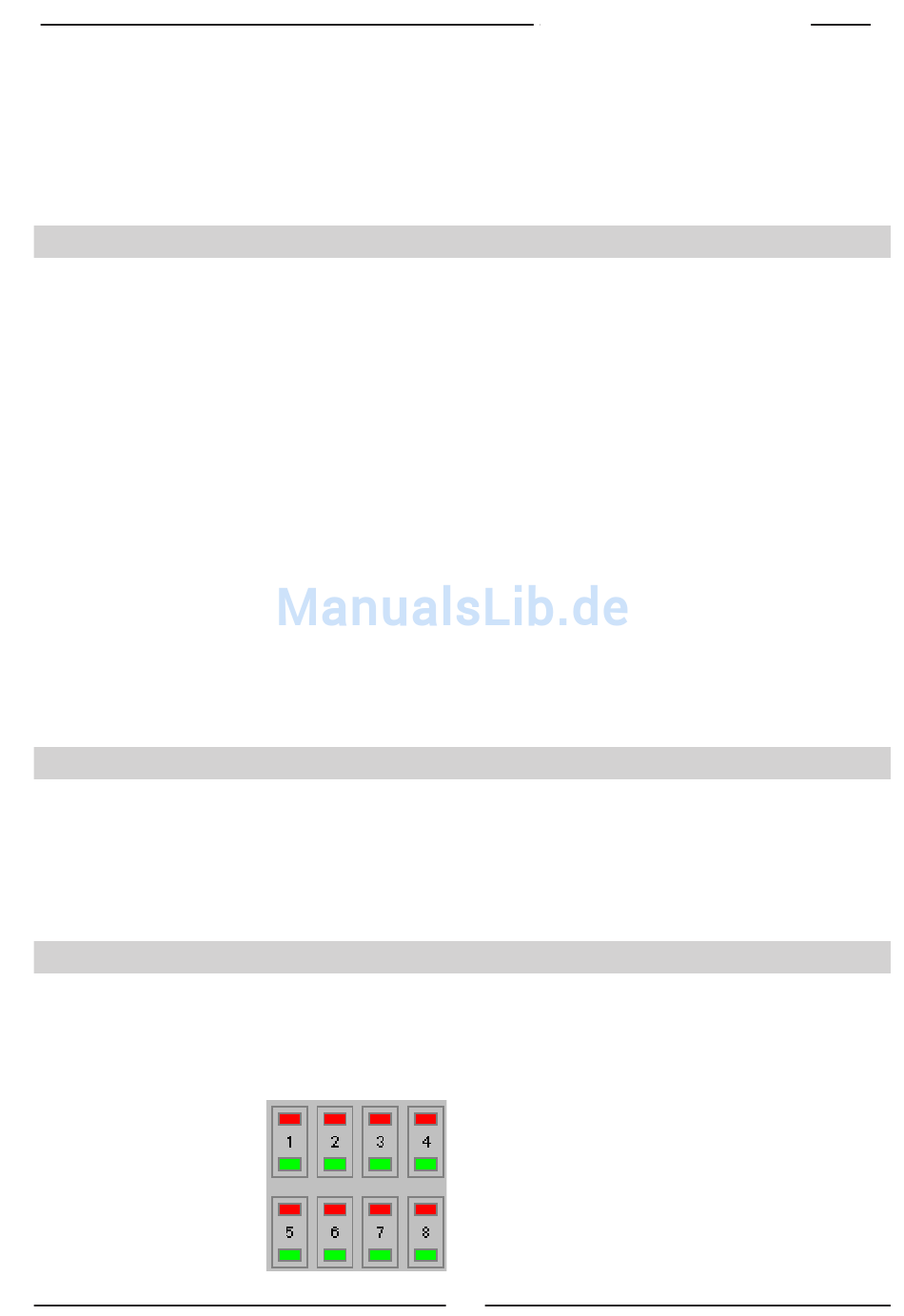

Bild 6.31
Das mittlere Tastenfeld
mit der Nummerierung
der Tastenpaare.
In einem Digitalsystem können auch Weichen und Signale von ent-
sprechenden Decodern angesteuert werden. Diese werden, wie die
Lokomotiven, mit individuellen Adressen gekennzeichnet und können
so im System identifiziert werden.
Die Intellibox kann Weichen- und Schaltdecoder mit Hilfe von unter-
schiedlichen Formaten ansteuern, dem Motorola-Datenformat und
dem DCC-Datenformat. Decoder beider Formate können nebenein-
ander betrieben werden.
Weichendecoder der Firmen Märklin, Viessmann und Modeltreno für
das Motorola Datenformat steuern jeweils vier Weichenantriebe.
ist nicht identisch mit den Weichenadressen der am Decoder ange­
schlossenen Weichen. Alle Einstellungsmenüs der Intellibox verwen­
den diese Weichenadressen und nicht die Weichendecoderadresse.
Eine Tabelle, die die Zuordnung zwischen der Stellung der DIP-
Schalter und den Weichenadressen, sowie die Zuordnung zu den
Märklin Keyboards enthält finden Sie im Anhang.
Wie bei den Lokdecodern, so kann auch bei den Weichen- und
Schaltdecodern durch eine Grundeinstellung eingestellt werden, mit
welchem der beiden Datenformate die Decoder ohne eine spezielle
Änderung angesteuert werden (Einstellung siehe Kapitel 4.8).
Der Keyboard-Modus kann durch mehrfaches Betätigen der [mode]-
Taste angewählt werden oder indem die Tasten [mode] und [1] direkt
nacheinander betätigt werden.
Passend zum eingestellten Modus ändert sich die Darstellung in der
Mitte des Displays.
Im Betriebsmodus „Keyboard" können über den mittleren Tasten-
block der Intellibox die einzelnen Schaltfunktionen eines Keyboards
ausgeführt werden. Ohne weitere Eingabe sind 8 Weichen, Signale
oder Schaltfunktionen ansteuerbar.
Intellibox Basic - Kap.
Die einzelnen Schaltfunktionen werden durch
die roten (1. und 3. Tastenreihe) oder die grü-
nen Tasten (2. und 4. Tastenreihe) ausgelöst.
Im Display erscheint kurz ein „G", während die
grüne Taste gedrückt wird, oder ein „R", wäh-
rend die rote Taste gedrückt wird. Außerdem
wird die Adresse der Weiche angezeigt, die
