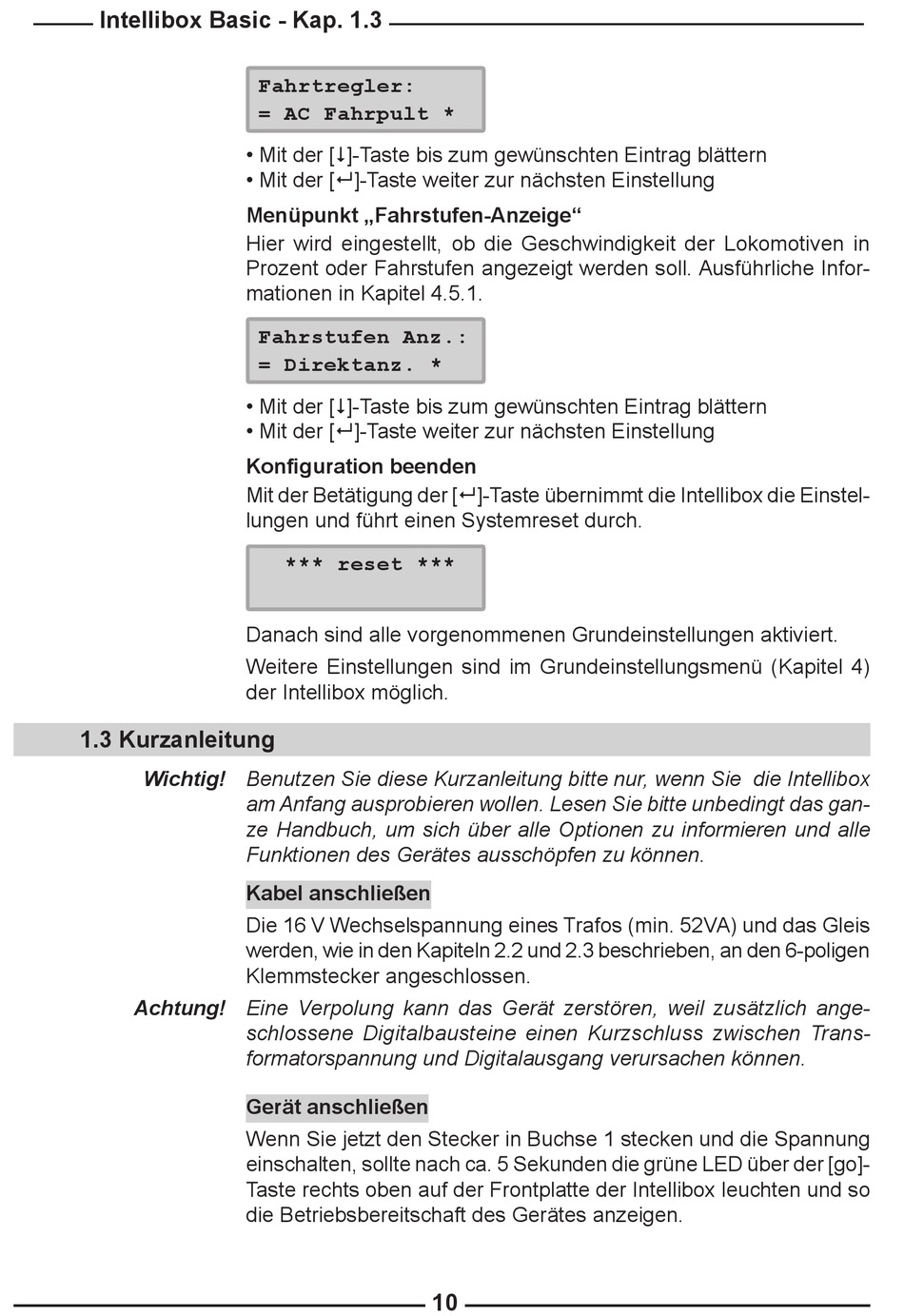

Intellibox Basic - Kap. 1.
• Mit der [$]-Taste bis zum gewünschten Eintrag blättern
• Mit der [8]-Taste weiter zur nächsten Einstellung
Menüpunkt „Fahrstufen-Anzeige"
Hier wird eingestellt, ob die Geschwindigkeit der Lokomotiven in
Prozent oder Fahrstufen angezeigt werden soll. Ausführliche Infor-
mationen in Kapitel 4.5.1.
• Mit der [$]-Taste bis zum gewünschten Eintrag blättern
• Mit der [8]-Taste weiter zur nächsten Einstellung
Konfiguration beenden
Mit der Betätigung der [8]-Taste übernimmt die Intellibox die Einstel-
lungen und führt einen Systemreset durch.
Danach sind alle vorgenommenen Grundeinstellungen aktiviert.
Weitere Einstellungen sind im Grundeinstellungsmenü (Kapitel 4)
der Intellibox möglich.

1. Kurzanleitung

Wichtig! Benutzen Sie diese Kurzanleitung bitte nur, wenn Sie die Intellibox
am Anfang ausprobieren wollen. Lesen Sie bitte unbedingt das gan­
ze Handbuch, um sich über alle Optionen zu informieren und alle
Funktionen des Gerätes ausschöpfen zu können.
Kabel anschließen
Die 16 V Wechselspannung eines Trafos (min. 52VA) und das Gleis
werden, wie in den Kapiteln 2.2 und 2.3 beschrieben, an den 6-poligen
Klemmstecker angeschlossen.
Achtung! Eine Verpolung kann das Gerät zerstören, weil zusätzlich ange­
schlossene Digitalbausteine einen Kurzschluss zwischen Trans­
formatorspannung und Digitalausgang verursachen können.
Gerät anschließen
Wenn Sie jetzt den Stecker in Buchse 1 stecken und die Spannung
einschalten, sollte nach ca. 5 Sekunden die grüne LED über der [go]-
Taste rechts oben auf der Frontplatte der Intellibox leuchten und so
die Betriebsbereitschaft des Gerätes anzeigen.
Fahrtregler: Fahrtregler:
= AC Fahrpult * = AC Fahrpult *
Fahrstufen Anz.: Fahrstufen Anz.:
= Direktanz. * = Direktanz. *
*** reset *** *** reset ***
10
