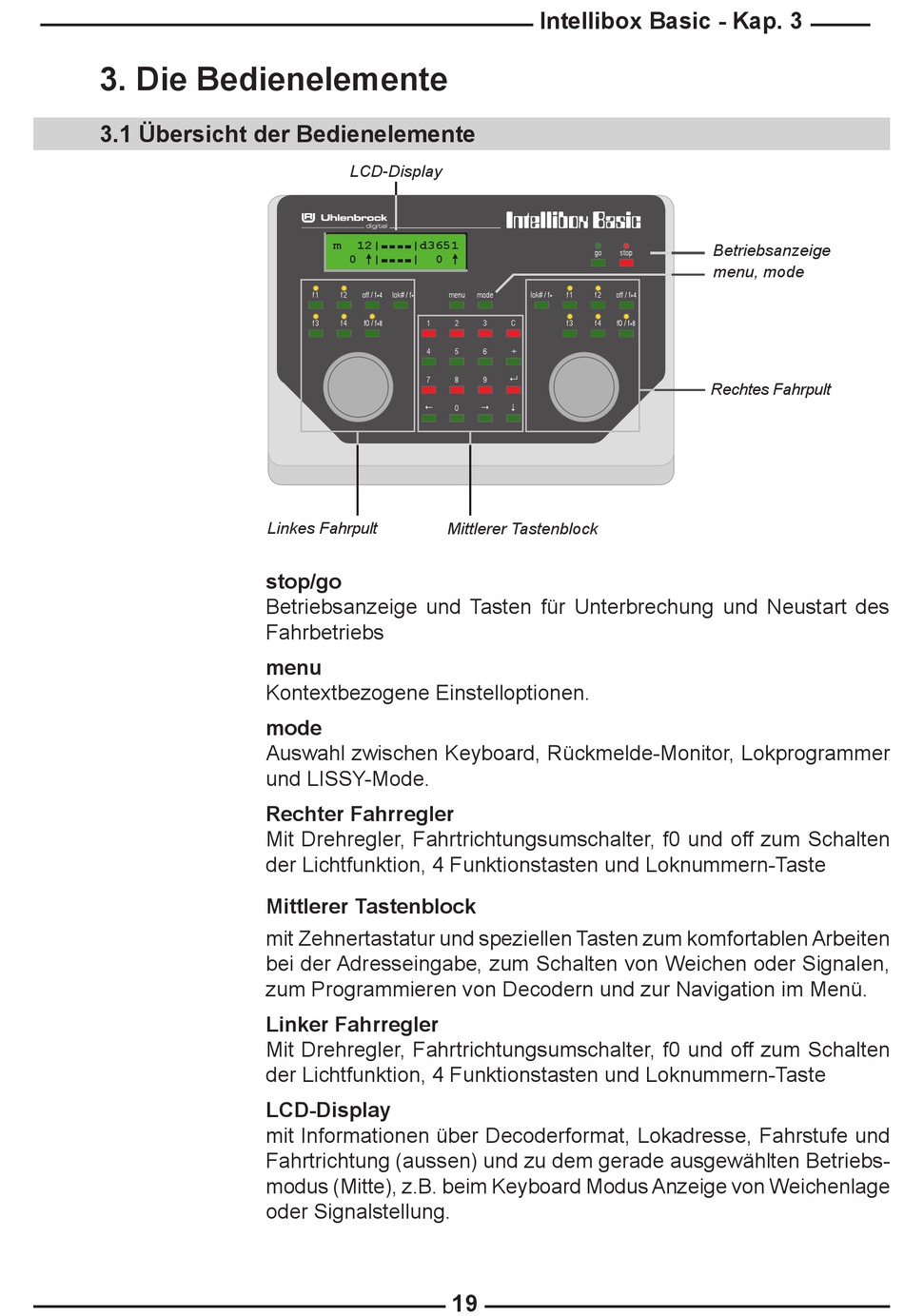

. Die Bedienelemente

.1 Übersicht der Bedienelemente
Linkes Fahrpult
stop/go
Betriebsanzeige und Tasten für Unterbrechung und Neustart des
Fahrbetriebs
menu
Kontextbezogene Einstelloptionen.
mode
Auswahl zwischen Keyboard, Rückmelde-Monitor, Lokprogrammer
und LISSY-Mode.
Rechter Fahrregler
Mit Drehregler, Fahrtrichtungsumschalter, f0 und off zum Schalten
der Lichtfunktion, 4 Funktionstasten und Loknummern-Taste
Mittlerer Tastenblock
mit Zehnertastatur und speziellen Tasten zum komfortablen Arbeiten
bei der Adresseingabe, zum Schalten von Weichen oder Signalen,
zum Programmieren von Decodern und zur Navigation im Menü.
Linker Fahrregler
Mit Drehregler, Fahrtrichtungsumschalter, f0 und off zum Schalten
der Lichtfunktion, 4 Funktionstasten und Loknummern-Taste
LCD-Display
mit Informationen über Decoderformat, Lokadresse, Fahrstufe und
Fahrtrichtung (aussen) und zu dem gerade ausgewählten Betriebs-
modus (Mitte), z.B. beim Keyboard Modus Anzeige von Weichenlage
oder Signalstellung.
LCD­Display
m m 12| 12| |d3651 |d3651
*2127||m 26
0 || 0 || | | 0 | 0 |
0 || 12 
f 1 f 2 off / f lok# / f menu mode
+4 +
f 3 f 4 f0 / f 1 2 3
+8
4 5 6
7 8 9
 
0
