Und so wird's gemacht:
• [menu]­Taste drücken
• [mode]­Taste drücken
• Mit der [$]­Taste bis zum Eintrag „Weicheneinst." blättern
• Weiter mit der [¡]­Taste
• Mit der [$]­Taste bis zum Eintrag „allg. Datenfor." blättern
• Weiter mit der [¡]­Taste
• Mit der [$]­Taste bis zum gewünschten Eintrag blättern
• Auswahl mit der [8]­Taste bestätigen
• Mit der [menu]­Taste zurück zum Fahrpultbetrieb
Mögliche Weichendecoder im Motorola Format:
Uhlenbrock, Märklin, Viessmann, Modeltreno
Mögliche Weichendecoder im DCC Format:
Uhlenbrock, Roco, Arnold, LGB, Lenz, Märklin=, Digitrax, etc.

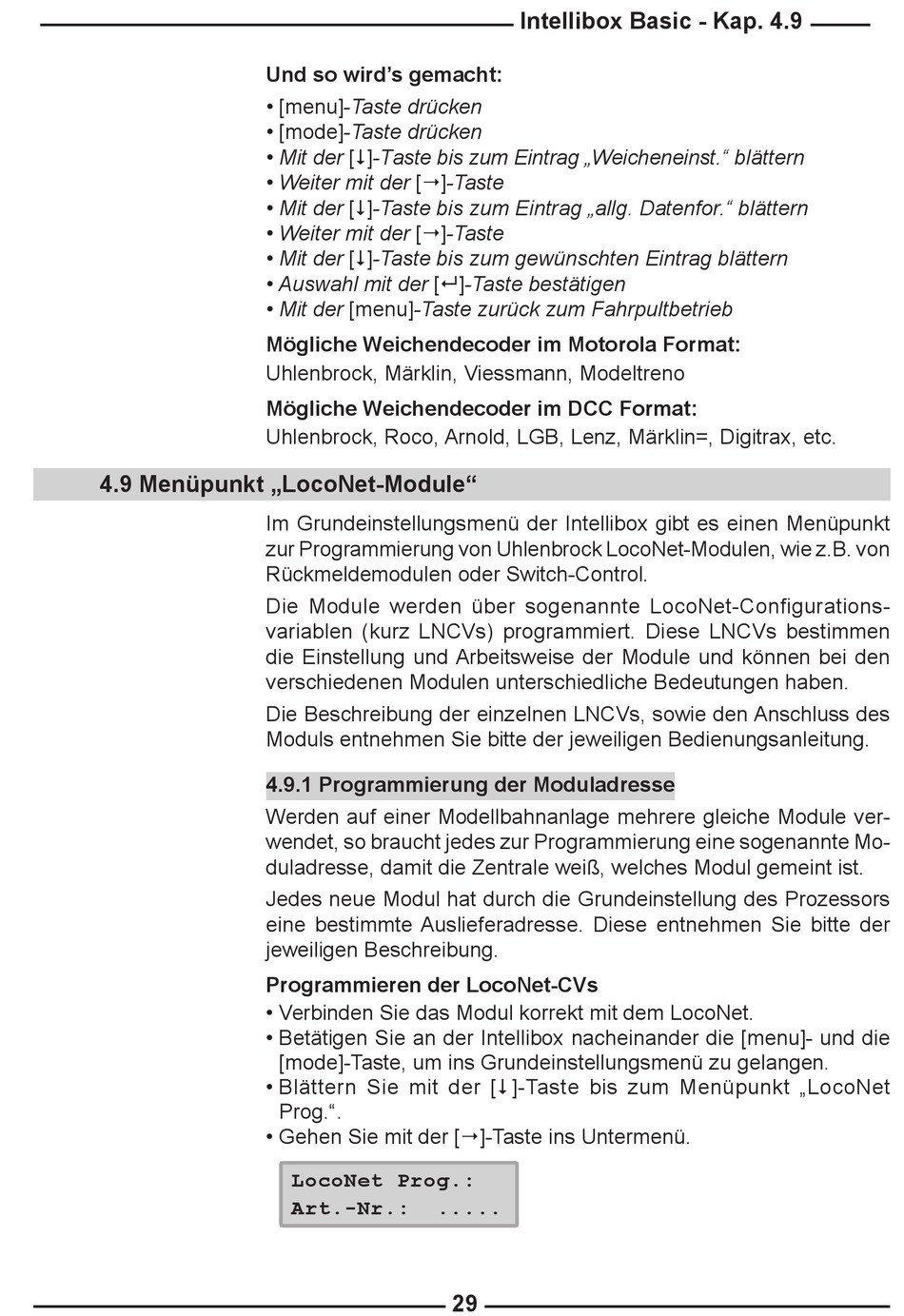

4.9 Menüpunkt „LocoNet-Module"
Im Grundeinstellungsmenü der Intellibox gibt es einen Menüpunkt
zur Programmierung von Uhlenbrock LocoNet-Modulen, wie z.B. von
Rückmeldemodulen oder Switch-Control.
Die Module werden über sogenannte LocoNet-Configurations-
variablen (kurz LNCVs) programmiert. Diese LNCVs bestimmen
die Einstellung und Arbeitsweise der Module und können bei den
verschiedenen Modulen unterschiedliche Bedeutungen haben.
Die Beschreibung der einzelnen LNCVs, sowie den Anschluss des
Moduls entnehmen Sie bitte der jeweiligen Bedienungsanleitung.

4.9.1 Programmierung der Moduladresse

Werden auf einer Modellbahnanlage mehrere gleiche Module ver-
wendet, so braucht jedes zur Programmierung eine sogenannte Mo-
duladresse, damit die Zentrale weiß, welches Modul gemeint ist.
Jedes neue Modul hat durch die Grundeinstellung des Prozessors
eine bestimmte Auslieferadresse. Diese entnehmen Sie bitte der
jeweiligen Beschreibung.
Programmieren der LocoNet-CVs
• Verbinden Sie das Modul korrekt mit dem LocoNet.
• Betätigen Sie an der Intellibox nacheinander die [menu]- und die
• Blättern Sie mit der [$ ]-Taste bis zum Menüpunkt „LocoNet
• Gehen Sie mit der [¡]-Taste ins Untermenü.
[mode]-Taste, um ins Grundeinstellungsmenü zu gelangen.
Prog.".
LocoNet Prog.: LocoNet Prog.:
Art.-Nr.: Art.-Nr.: ..... .....
