Programmieren Der Loconet-Cvs - uhlenbrock Intellibox Basic Handbuch

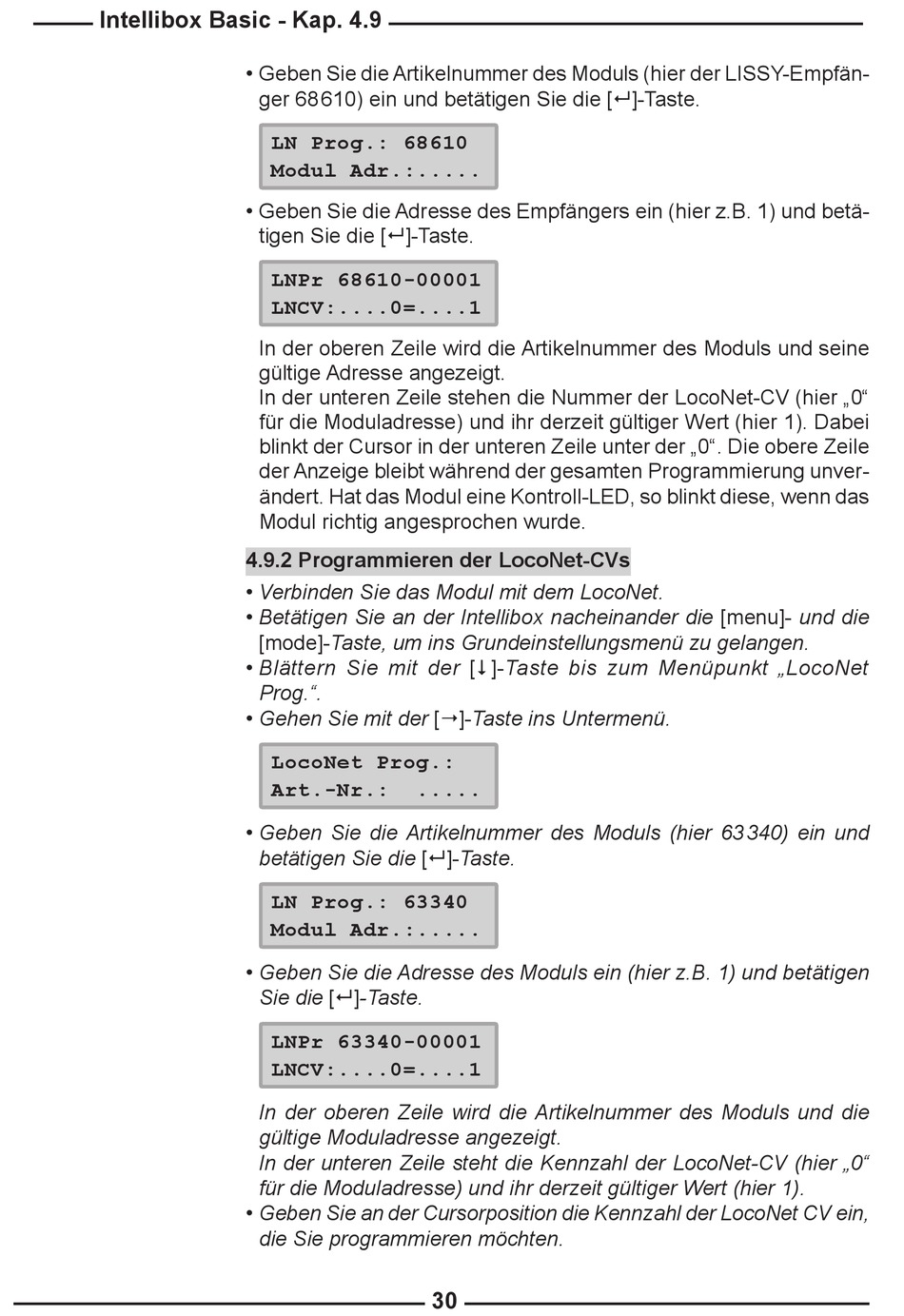

Intellibox Basic - Kap. 4.9
• Geben Sie die Artikelnummer des Moduls (hier der LISSY-Empfän-
ger 68 610) ein und betätigen Sie die [8]-Taste.
• Geben Sie die Adresse des Empfängers ein (hier z.B. 1) und betä-
tigen Sie die [8]-Taste.
In der oberen Zeile wird die Artikelnummer des Moduls und seine
gültige Adresse angezeigt.
In der unteren Zeile stehen die Nummer der LocoNet-CV (hier „0"
für die Moduladresse) und ihr derzeit gültiger Wert (hier 1). Dabei
blinkt der Cursor in der unteren Zeile unter der „0". Die obere Zeile
der Anzeige bleibt während der gesamten Programmierung unver-
ändert. Hat das Modul eine Kontroll-LED, so blinkt diese, wenn das
Modul richtig angesprochen wurde.

4.9.2 Programmieren der LocoNet-CVs

• Verbinden Sie das Modul mit dem LocoNet.
• Betätigen Sie an der Intellibox nacheinander die [menu]- und die
[mode]-Taste, um ins Grundeinstellungsmenü zu gelangen.
• Blättern Sie mit der [$ ]-Taste bis zum Menüpunkt „LocoNet
Prog.".
• Gehen Sie mit der [¡]-Taste ins Untermenü.
• Geben Sie die Artikelnummer des Moduls (hier 63 340) ein und
betätigen Sie die [8]-Taste.
• Geben Sie die Adresse des Moduls ein (hier z.B. 1) und betätigen
Sie die [8]­Taste.
In der oberen Zeile wird die Artikelnummer des Moduls und die
gültige Moduladresse angezeigt.
In der unteren Zeile steht die Kennzahl der LocoNet­CV (hier „0"
für die Moduladresse) und ihr derzeit gültiger Wert (hier 1).
• Geben Sie an der Cursorposition die Kennzahl der LocoNet CV ein,
die Sie programmieren möchten.
LN Prog.: 68610 LN Prog.: 68610
Modul Adr.:..... Modul Adr.:.....
LNPr 68610-00001 LNPr 68610-00001
LNCV:....0=....1 LNCV:....0=....1
LocoNet Prog.: LocoNet Prog.:
Art.-Nr.: Art.-Nr.: ..... .....
LN Prog.: 63340 LN Prog.: 63340
Modul Adr.:..... Modul Adr.:.....
LNPr 63340-00001 LNPr 63340-00001
LNCV:....0=....1 LNCV:....0=....1
