Inhaltszusammenfassung für uhlenbrock Intellibox Basic

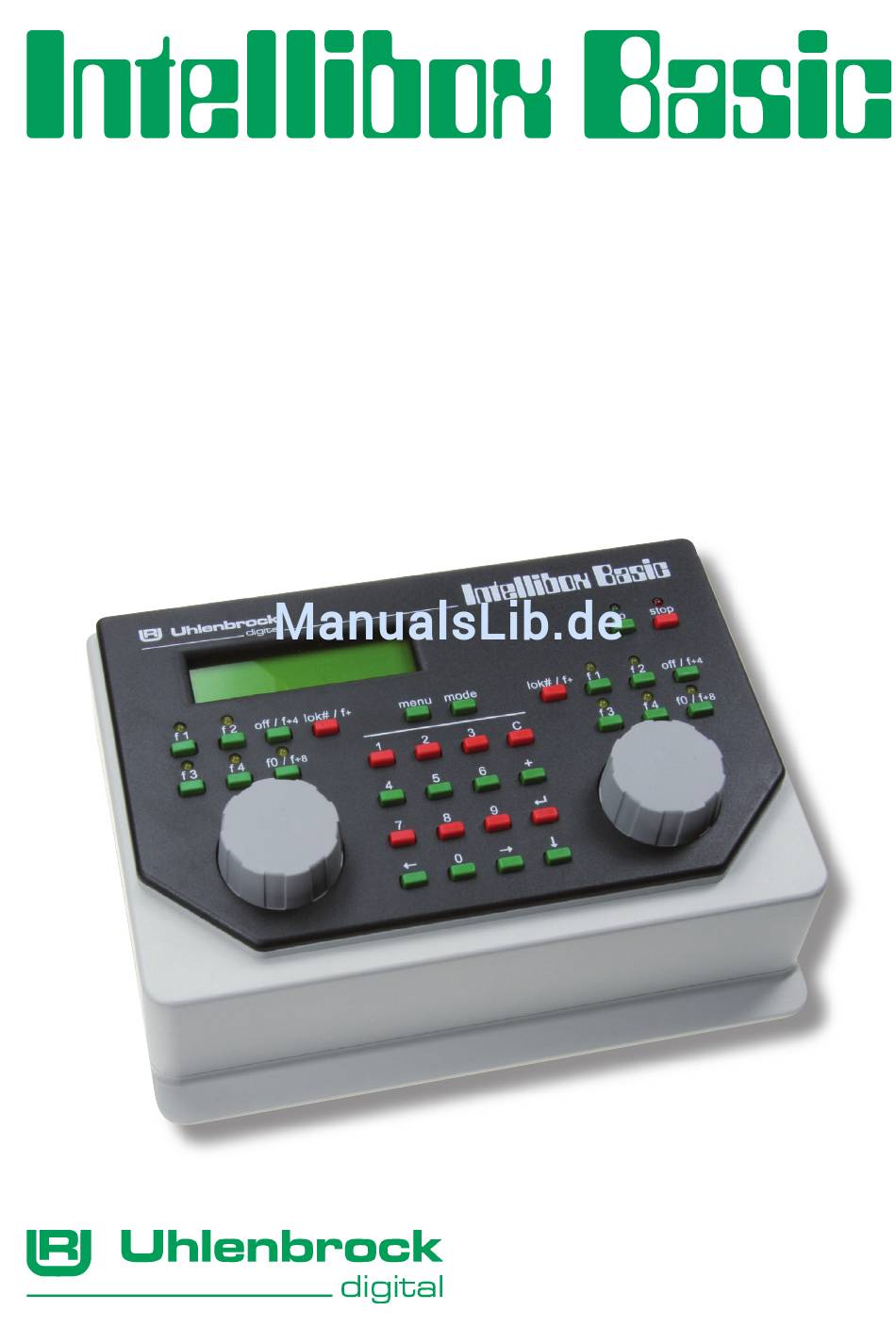

- Seite 1 digitale Kompaktsystem Handbuch...
- Seite 2 Autoren: Dr.- Ing. T. Vaupel, M. Berger Copyright Uhlenbrock Elektronik GmbH, Bottrop 1. Auflage November 2008 Grundlage Softwareversion 1.0 Alle Rechte vorbehalten Nachdruck - auch auszugsweise - nur mit Genehmigung Bestell-Nummer 60 520...
-
Seite 3: Inhaltsverzeichnis
Intellibox Basic- Inhalt 1. Die Digitalzentrale Intellibox Basic 1.1 Beschreibung 1.2 Einstellungen beim Einschalten der Intellibox 1.3 Kurzanleitung 1.4 Übersicht Befehle 1.5 Technische Daten 2. Die Anschlüsse der Intellibox 2.1 Definition der einzelnen Anschlussbuchsen 2.2 Konfektionierung der Anschlussstecker 2.3 Anschluss Trafo, Gleis und Programmiergleis 2.4 Anschluss DCC-Booster 2.5 Anschluss LocoNet Booster 2.6 Anschluss LocoNet... - Seite 4 Intellibox Basic 6.4 Tastaturbelegung ändern 6.5 Keyboard Tabellen-Modus 7. Der Rückmelde Monitor 7.1 LocoNet-Rückmelder 7.2 Monitor Modus einstellen 7.3 Die Anzeige 7.4 Tastenbelegung 7.5 Anzuzeigende Eingänge auswählen 8. Der Programmier Modus 8.1 Programmiergleis 8.2 Programmier Modus einstellen 8.3 Menüstruktur „Programmierung“ 8.4 Programmierung von DCC- und Multiprotokoll-Decodern 44 8.5 Programmierung von Motorola-Decodern...
-
Seite 5: Die Digitalzentrale Intellibox Basic

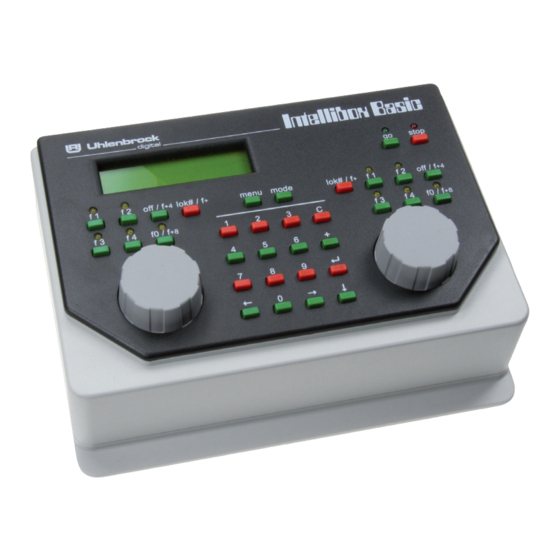

Intellibox Basic - Kap. 1. Die Digitalzentrale Intellibox Basic Die Intellibox Basic kann Modellbahnanlagen digital im Motorola- und DCC-Format steuern, zur selben Zeit, auf dem selben Gleis, und ist damit ein echtes Multiprotokoll-Digitalsystem. Sie ist äusserst leistungsfähig und kompakt und vereint viele Funktionen in einem einzigen Gerät. - Seite 6 Intellibox Basic - Kap. 1.1 DCC-Datenformat Uhlenbrock, Märklin Gleichstrom, Arnold, Digitrax, Lenz, LGB, Roco und alle DCC-kompatiblen Decoder. 9999 Decoderadressen und 128 Fahrstufen Die Intellibox unterstützt alle Adressen und Fahrstufen der einzelnen Decoderfabrikate. Märklin-Motorola-Decoder 80 Adressen, 14 Fahrstufen Uhlenbrock-Motorola-Decoder 255 Adressen, 14 Fahrstufen...
-
Seite 7: Einstellungen Beim Einschalten Der Intellibox
Über das interne Interface der Intellibox kann die Systemsoftware jederzeit aktualisiert werden. Kompatibel mit vielen anderen Geräten An der Rückseite der Intellibox Basic befinden sich ausser der An- schlussbuchse für Trafo, Gleis und Programmiergleis die Buchsen für DCC Booster, Digitrax LocoNet und die USB-Computerschnitt- stelle. -
Seite 8: Grundeinstellung
Intellibox Basic - Kap. 1.2 Auswahl Sprache Wird beim Start eine der Zifferntasten gedrückt gehalten, startet die Intellibox mit der entsprechenden Sprache. [7] Spanisch [1] Deutsch [4] Italienisch [2] Englisch [5] Holländisch [8] Portugisisch [3] Französich [6] Schwedisch [9] Dänisch Einstellung Display Bei gedrückt gehaltener [C]-Taste startet die Intellibox mit einem Menü... - Seite 9 Intellibox Basic - Kap. 1.2- Jetzt gibt es verschiedene Möglichkeiten: 1. Konfiguration nicht zurücksetzen • Mit der [8]-Taste weiter zur nächsten Einstellung 2. Konfiguration zurücksetzen und weiter im Menü • Mit der [$]-Taste die Anzeige auf „= Zurücks.: ja“ umstellen • [8]-Taste betätigen und gedrückt halten Die Intellibox wird mit einem Systemreset auf ihre Werkseinstellungen zurückgesetzt und startet erneut im Konfigurationsmodus.
-
Seite 10: Kurzanleitung
Intellibox Basic - Kap. 1. Fahrtregler: Fahrtregler: = AC Fahrpult * = AC Fahrpult * • Mit der [$]-Taste bis zum gewünschten Eintrag blättern • Mit der [8]-Taste weiter zur nächsten Einstellung Menüpunkt „Fahrstufen-Anzeige“ Hier wird eingestellt, ob die Geschwindigkeit der Lokomotiven in Prozent oder Fahrstufen angezeigt werden soll. Ausführliche Infor- mationen in Kapitel 4.5.1. - Seite 11 Intellibox Basic - Kap. 1.- Voreinstellungen Ab Werk hat die Intellibox folgende Einstellungen: Fahrstufenanzeige Direktanzeige Fahrregler AC-Fahrpult Grund-Datenformat für Loks Grund-Datenformat für Weichen Wenn diese Einstellungen für Ihre Anlage richtig sind, können Sie die erste Lok auf’s Gleis setzen. Andernfalls müssen Sie unter „Einstellungen beim Einschalten“...
-
Seite 12: Übersicht Befehle
Intellibox Basic - Kap. 1.4 • [lok# / f+]-Taste des gleichen Fahrpultes betätigen • [menu]-Taste drücken • Mit der [$]-Taste bis zum gewünschten Datenformat blättern • Eingabe mit der [8]-Taste bestätigen Weichen schalten Das Schalten von Weichen erfolgt über den Ziffern- block. Über die acht Tastenpaare können die acht Bild 1.31... - Seite 13 Intellibox Basic - Kap. 1.4- Sonderfunktionen f1-f4 schalten [f1] [f2] [f3] [f4] Sonderfunktionen f5-f8 schalten [lok# / f+] + [off / f+4] + [f1] [f2] [f3] [f4] Sonderfunktionen f9-f12 schalten [lok# / f+] + [f0 / f+8] + [f1] [f2] [f3] [f4] Menü für Sonderfunktionen 1-9999 2 x [lok# / f+] + Eingabe über die numerische Tastatur Geräte-Modus anwählen [mode] so oft drücken, bis im Display der gewünschte Modus erscheint oder [mode] + [1] für Keyboard Mode (Werkseinstellung) [mode] + [2] für Rückmelde-Monitor Mode...
-
Seite 14: Technische Daten
Maximale Anzahl von Rückmeldemodulen Insgesamt sind 2048 Rückmeldekontakte auswertbar. Adressbereich Lokadressen DCC-Datenformat: 1-9999 Motorola-Datenformat: 1-255 Adressbereich Weichenadressen DCC-Datenformat: 1-2000 Motorola-Datenformat: 1-320 Verwendbarer Transformator 52 - 100 VA, max. 18 V Wechselspannung, z.B. der Uhlenbrock 70 VA Transformator, Art.-Nr. 20 070. Maße 180 x 136 x 80 mm... -
Seite 15: Die Anschlüsse Der Intellibox
Intellibox Basic - Kap. 2. Die Anschlüsse der Intellibox Im folgenden werden die Anschlüsse der Intellibox beschrieben und was beim Anschluss der einzelnen Geräte gegebenenfalls beachtet werden muss. 2.1 Definition der einzelnen Anschlussbuchsen Das Bild unten zeigt die Rückseite der Intellibox mit allen Anschlüssen und deren Bezeichnungen. -
Seite 16: Anschluss Trafo, Gleis Und Programmiergleis
Zum störungsfreien Betrieb ist ein Trafo von min. 52 VA und 16 V Wechselspannung notwendig. Bei voller Auslastung empfehlen wir ei- nen 64 VA oder 100 VA Transformator, z.B. den Uhlenbrock-Transfor- mator 20 070. Die Trafospannung sollte 18 V ~ nicht überschreiten. -
Seite 17: Anschluss Dcc-Booster
E werden gemäß der Zeichnung an den 3-poligen Klemmste- cker angeschlossen. Märklin- und Arnold Digital= Booster Märklin Digital= Booster (6016) und Arnold Digital= Booster (86015) werden mit Hilfe des Uhlenbrock Adapters 61 030 an Buchse 2 für DCC-Booster angeschlossen. Andere DCC-Booster Andere DCC-Booster besitzen normalerweise nur zwei Verbindungs- kabel, die an Klemme 1 und 2 des 3-poligen Klemmsteckers für... -
Seite 18: Anschluss Loconet Booster
PCs oder Laptops. Zur Verbindung der Intellibox (Buchse 5) mit der USB-Schnittstelle des Computers dient das Uhlenbrock USB-Anschlusskabel Art.-Nr. 61 070. Das ist ein USB-Verbindungskabel mit A und B Steckertyp, wie es z.B. auch zur Verbindung des Computers mit einem USB- Drucker benutzt wird. -
Seite 19: Die Bedienelemente
Intellibox Basic - Kap. . Die Bedienelemente .1 Übersicht der Bedienelemente LCDDisplay |d3651 |d3651 *2127||m 26 Betriebsanzeige stop 0 || 0 || 0 || 12 menu, mode f 1 f 2 off / f lok# / f menu mode... -
Seite 20: Das Display
Intellibox Basic - Kap. .2 .2 Das Display Das große LCD-Display mit Hintergrundbeleuchtung zeigt eine klar gegliederte Benutzeroberfläche. Die übersichtliche, dreigeteilte An- zeige verschafft Ihnen jederzeit einen genauen Überblick über die augenblickliche Fahrsituation. Datenformat |d3651 Lokadresse 0 “| 0 “ Fahrtrichtung Fahrzeuggeschwindigkeit An den Seiten erfolgt für jedes Fahrpult getrennt die Anzeige von... -
Seite 21: Das Fahrpult
Intellibox Basic - Kap. .4- ven geändert werden können. Im „Halt-Zustand“ kann man falsch gestellte Weichen oder Signale ändern, die zu einem Unfall auf der Anlage geführt haben. Der „Halt-Zustand“ wird folgendermaßen erreicht: • Befindet sich die Intellibox im Zustand „STOP“ (die rote LED über der STOP-Taste leuchtet), so muss die STOP-Taste gedrückt gehalten... - Seite 22 Intellibox Basic - Kap. .4 AC-Fahrregler-Modus Der AC-Fahrregler-Modus ist der Steuerung der Lokomotiven mit einem Wechselstromtrafo für Dreileiter-Wechselstrom-Systeme nachempfunden. In diesem Betriebsmodus wird die Geschwindigkeit durch eine Drehung des Reglers nach rechts erhöht Bild 3.41 und durch eine Drehung des Reglers nach links ver- Prinzip eines ACFahrreglers...
-
Seite 23: Der Ziffernblock
Intellibox Basic - Kap. .5- .4. Die [f0 / f+8]- und die [off / f+4]-Taste Sie dienen zum Ein- und Ausschalten der Lokbeleuchtung. Ausserdem dienen sie zusammen mit der [lok# / f+]-Taste als Um- schalttasten, um bei einigen DCC-Decodern die Funktionen f5 bis f12 zu erreichen. -
Seite 24: Grundeinstellungs-Menü
Intellibox Basic - Kap. 4 4. Grundeinstellungs-Menü Die Grundeinstellungen der Intellibox lassen sich über ein benutzer- geführtes Menü verändern und werden dann vom Gerät dauerhaft gespeichert. Zum Erreichen des Grundeinstellungsmenüs müssen direkt nachein- ander die [menu]- und die [mode]-Taste gedrückt werden. -
Seite 25: Eingabe
Intellibox Basic - Kap. 4.- 4. Eingabe Zahlenwerte werden über die numerische Tastatur der Intellibox eingegeben. Die Eingabeposition wird durch ein blinkendes Zeichen (Cursor) angezeigt. Gibt es mehrere Eingabepositionen, so kann mit den Tasten [¡] und [!] zwischen den einzelnen Spalten gewechselt werden. -
Seite 26: Menüpunkt „Bedienung
Intellibox Basic - Kap. 4.5 4.5 Menüpunkt „Bedienung“ 4.5.1 Fahrstufen-Anzeige Für die Anzeige der Fahrzeuggeschwindigkeit im Display können zwei verschiedene Arten gewählt werden. Direktanzeige Es erfolgt eine direkte Anzeige der Geschwindigkeit in Fahrstufen, je nach Datenformat 0-14, 0-28 oder 0-126. -
Seite 27: Menüpunkt „Sprache
Intellibox Basic - Kap. 4.6- DC-Fahrregler-Modus Der DC-Fahrregler-Modus ist der Steuerung von Lokomotiven mit einem Fahrgerät für Zweileiter-Gleichstrom-Systeme nachempfun- den. Im DC-Betriebsmodus bewirkt eine Rechtsdrehung Bild 4.52 Prinzip eines des Fahrtreglerknopfes, ausgehend von der Fahrstufe DCFahrreglers Null, dass sich die Lok mit zunehmender Geschwin- digkeit in eine Fahrtrichtung bewegt. -
Seite 28: Menüpunkt „Weicheneinstellung
Intellibox Basic - Kap. 4.8 Hier sollte vor dem ersten Gebrauch der Intellibox das Datenformat eingestellt werden, das am häufigsten benutzt wird. Die Vorgabe ist das DCC-Datenformat. Mögliche Einstellungen sind: DCC 14-28-128 DCC-Format mit 14, 28 oder 128 Fahrstufen Motorola - alt... -
Seite 29: Menüpunkt „Loconet-Module
Mögliche Weichendecoder im Motorola Format: Uhlenbrock, Märklin, Viessmann, Modeltreno Mögliche Weichendecoder im DCC Format: Uhlenbrock, Roco, Arnold, LGB, Lenz, Märklin=, Digitrax, etc. 4.9 Menüpunkt „LocoNet-Module“ Im Grundeinstellungsmenü der Intellibox gibt es einen Menüpunkt zur Programmierung von Uhlenbrock LocoNet-Modulen, wie z.B. von Rückmeldemodulen oder Switch-Control. -
Seite 30: Programmieren Der Loconet-Cvs
Intellibox Basic - Kap. 4.9 • Geben Sie die Artikelnummer des Moduls (hier der LISSY-Empfän- ger 68 610) ein und betätigen Sie die [8]-Taste. LN Prog.: 68610 LN Prog.: 68610 Modul Adr.:..Modul Adr.:..• Geben Sie die Adresse des Empfängers ein (hier z.B. 1) und betä- tigen Sie die [8]-Taste. -
Seite 31: Menüpunkt „Display
Intellibox Basic - Kap. 4.10- • Betätigen Sie die [8]Taste. Die Intellibox liest die CV aus. Der Wert wird rechts in der unteren Zeile des Displays angezeigt. • Bringen Sie mit der [¡]-Taste den Cursor nach rechts und geben Sie über die Zifferntasten den gewünschten Wert für diese CV ein. -
Seite 32: Menüpunkt „Software-Version
Intellibox Basic - Kap. 4.12 Sonderoptionen: Sonderoptionen: Nr. ..1 = ... Nr. ..1 = ... • An der ersten Eingabepostition hinter „Nr.“ die Kennnummer der Sonderoption eingeben. • Mit der [¡]Taste wechselt der Cursor zur rechten Eingabeposi tion. • Den Wert für die entsprechende Sonderoption eingeben. -
Seite 33: Konfiguration
Intellibox Basic - Kap. 4.1- 4.13.1 Konfiguration Alle Änderungen im Grundeinstellungsmenü werden gelöscht. Alle Veränderungen der Sonderoptionen werden zurückgenommen. Der Eintrag für die ausgewählte Sprache bleibt erhalten. Konfiguration: Konfiguration: = Zurücks.: nein = Zurücks.: nein Jetzt gibt es verschiedene Möglichkeiten: 1. -
Seite 34: Fahren
Intellibox Basic - Kap. 5 5. Fahren Die einzelne Lokomotive in einem digitalen Steuerungssystem wird durch die sogenannte Adresse angewählt. Es handelt sich hierbei um eine Ziffernfolge, die den einzelnen, in der Lokomotive eingebauten Decoder kennzeichnet. Jeder Decoder ist auf eine eigene Adresse eingestellt, so dass über eine bestimmte Adresse auch nur eine spezielle Lokomotive... -
Seite 35: Freigabe Von Lokadressen
Soll ein Fahrzeug, das von einem Fahrregler der Intellibox gesteuert wird, von einem Fahrregler übernommen werden, der keine eigene Möglichkeit der Adresseingabe hat (z.B. Handregler FRED von Uhlenbrock, BT-2 Handregler von Digitrax), so muss zunächst die Lokadresse freigegeben werden. Dazu gilt folgende Vorgehensweise: •... -
Seite 36: Schalten Von Sonderfunktionen Per Numerischer Eingabe
Intellibox Basic - Kap. 5.2 Bei jeder Betätigung der Tasten wird der Zustand der jeweiligen Son- derfunktion geändert, also vom Zustand ‘ein’ in den Zustand ‘aus’ oder umgekehrt. 5.2. Direktes Schalten der Sonderfunktionen f5 bis f12 Um bei Decodern die Sonderfunktionen [f5] bis [f8] schalten zu kön- nen, werden die [lok# / f+]- und die [off / f+4]-Taste als Umschalttaste benutzt. -
Seite 37: Datenformat Für Einzelne Lokdecoder Ändern
Intellibox Basic - Kap. 5.- F 681| F 681| |d3651 |d3651 0 “ 0 “ In der unteren Zeile des Displays wird der jeweilige Zustand mit einer „1“ für eingeschaltet oder einer „0“ für ausgeschaltet angezeigt. F 681| F 681|... -
Seite 38: Betrieb Von Funktionsdecodern
Intellibox Basic - Kap. 5.4 5.. Einstellen des Datenformats • [lok# / f+]Taste drücken • Lokadresse eingeben • [8]Taste drücken • [lok# / f+]Taste drücken • [menu]Taste drücken • Im Display erscheint unter der Überschrift „Lok Einstellung“ das momentan eingestellte Lokdatenformat, das am Zeilenende mit einem ‘... -
Seite 39: Der Keyboard Modus
Intellibox Basic - Kap. 6. Der Keyboard Modus In einem Digitalsystem können auch Weichen und Signale von ent- sprechenden Decodern angesteuert werden. Diese werden, wie die Lokomotiven, mit individuellen Adressen gekennzeichnet und können so im System identifiziert werden. 6.1 Beschreibung... -
Seite 40: Tastaturbelegung Ändern
Intellibox Basic - Kap. 6.4 über dieses Tastenpaar angesprochen wird. |d3651 |d3651 0 “| 0 “| 0 “ 0 “ Im mittleren Teil gibt das Display Auskunft über den aktuellen Status des Keyboards: Bei den Tastenpaaren, bei denen zuletzt die obere (rote) Taste gedrückt wurde (im Bild 2 und 8), erscheint das rechtecki-... -
Seite 41: Keyboard Tabellen-Modus
Intellibox Basic - Kap. 6.5- Für Weichendecoder im Motorola-Format stehen die Weichenadres- sen 1 bis 320 zur Verfügung, für DCC-Decoder 1 bis 2040. 6.5 Keyboard Tabellen-Modus Wird im Keyboard Modus die Weichenadresse für das erste Tasten- paar eingegeben, so werden den restlichen sieben Tastenpaaren automatisch die fortlaufenden Adressen zugeordnet. -
Seite 42: Der Rückmelde Monitor
Intellibox Basic - Kap. 7 7. Der Rückmelde Monitor Sollen Modellbahnanlagen automatisch gesteuert werden (z.B. per IB-Switch oder Computersteuerung), so benötigt die Steuerung Meldesignale, die ihr mitteilen, auf welchem Streckenabschnitt sich ein Zug befindet. Nur so können Weichen oder Signale passend geschaltet oder Züge beeinflusst werden. -
Seite 43: Tastenbelegung
Intellibox Basic - Kap. 7.4- 7.4 Tastenbelegung Im Monitor Modus ist jeder Taste des mittleren Tastenfeldes der Intellibox ein Rückmeldeein- Bild 7.41 gang zugeordnet. Wird eine dieser 16 Tasten Zuordnung zwischen den Tasten des mittleren gedrückt, so wird im Display der Zustand des... -
Seite 44: Der Programmier Modus
Intellibox Basic - Kap. 8 8. Der Programmier Modus Zur problemlosen Programmierung von Uhlenbrock- und DCC-kom- patiblen Decodern. 8.1 Programmiergleis Die Programmierung von Decodern erfolgt auf dem sogenannten Programmiergleis. Das ist entweder ein normales Gleisstück, das nur für diesen Zweck eingerichtet wird oder ein Abstellgleis, wie es auf vielen Modellbahnanlagen bereits vorhanden ist. -
Seite 45: Register Programmieren Und Auslesen
Intellibox Basic - Kap. 8.4- DCC Decoder können auf dem Normalgleis programmiert werden oder auf einem Programmiergleis programmiert und ausgelesen werden. Uhlenbrock DCC- und Multiprotokoll-Decoder werden über die CV-Programmierung programmiert. 8.4.1 Register programmieren und auslesen Mit dem Menü „Register-Prog.“ können DCC Decoder programmiert werden, die Ihre Programmierung in 8 Programmierregistern erwar- ten. -
Seite 46: Cvs Byteweise Programmieren Und Auslesen
Intellibox Basic - Kap. 8.4 wieder in die linke Spalte gebracht worden ist, der Auslesevorgang mit der [8]Taste erneut gestartet werden. Nach einem erfolgreichen Lesevorgang erscheint im Display die Meldung „o.k.“ und der Wert des Registers. Dieser Wert kann nun, wie oben beschrieben, geändert werden. -
Seite 47: Paged Programmieren Und Auslesen
Intellibox Basic - Kap. 8.4- werden, in die mittlere Spalte die Bitnummer und in die rechte Spalte der Bitwert (0 oder 1). Achtung Als Bitnummerierung erwartet die Intellibox Ziffern von 0 7. In einigen Decoderbeschreibungen werden Bitnummern von 1 8 verwendet. -
Seite 48: Lange Adressen Programmieren Und Auslesen
Intellibox Basic - Kap. 8.4 Nach Anwahl des Programmiermenüs zeigt das Display zunächst: Hauptgl.-Prog.: Lokadr = ...1 Es muss zunächst die Decoderadresse des zu programmierenden Decoders angegeben werden. Wird die Adresse mit der [8]-Taste bestätigt, so erscheint folgender Displayinhalt: CV ..1 = ... -
Seite 49: Programmierung Von Motorola-Decodern
8.5 Programmierung von Motorola-Decodern Die Programmierung von Motorola-Decodern wird, wie in den je- weiligen Decoderbeschreibungen angegeben, über das Fahrpult durchgeführt. 8.6 Programmierung von mfx-Decodern Die Anleitung zur Programmierung von mfx-Decodern finden Sie auf unserer Internetseite www.uhlenbrock.de unter Service-FAQ- Märklin Systems. -
Seite 50: Der Lissy Modus
Intellibox Basic - Kap. 9 9. Der LISSY Modus In einem Digitalsystem hat jede Lok eine Adresse und kann über diese Adresse Steuerungsbefehle erhalten. Um eine automatische Steuerung der Züge einer Digitalanlage zur realisieren, stellt sich im- mer wieder die Frage: „An welcher Stelle meiner Anlage fährt zur Zeit welche Lokomotive?“... -
Seite 51: Lissy-Empfänger Anwählen
Intellibox Basic - Kap. 9.4- die Überwachungsstelle von einem Wagen mit einem LISSY-Sender überfahren, so wird dies durch ein „W“ im Display angezeigt: 12|W“-2|d3651 0 “| 234| 0 “ Meldet ein LISSY-Empfänger einen freien Blockabschnitt, so werden die Angaben im mittleren Teil des Display gelöscht. -
Seite 52: Das Interface
Bytes von LocoNet werden direkt an den PC übergeben (Werkseinstellung). 10.2 Interface konfigurieren Da das Interface der Intellibox Basic technisch gesehen dem Lo- coNet-Interface 63 120 entspricht, wird es wie dieses per LocoNet- Programmierung eingestellt (siehe Kapitel 4.9). Als Artikelnummer verwenden Sie die 63 120; die Moduladresse ist 1. -
Seite 53: Interface In Betrieb Nehmen
Intellibox Basic - Kap. 10.- 10. Interface in Betrieb nehmen Achtung Bevor Sie die Intellibox Basic mit dem PC verbinden, muss die Trei bersoftware für das Interface installiert werden. Sonst kann es zu Fehlfunktionen Ihres PCSystems kommen. Zur Installation des Treibers legen Sie die CD in Ihr CD-ROM Lauf- werk ein. -
Seite 54: Loconet Direktmodus
Ist der LocoNet Direktmodus eingestellt (LNCV 4 = 1), so wird jedes Byte direkt auf LocoNet ohne jegliche Kontrolle durch das Interface ausgesendet. Dieser Modus sollte nur mit der Baudrate 19200 be- nutzt werden. Hinweis Die Einstellungen des Interface bleiben auch dann erhalten, wenn die Konfiguration der Intellibox Basic auf die Werkseinstellung zu rückgesetzt wird. -
Seite 55: Betrieb Als Zusatzgerät
LocoNet der Zentrale ausgelastet ist. • USB-LocoNet Interface 11.2 Einstellung der Betriebsart Die Intellibox Basic wird auf den Betrieb als Zusatzgerät eingestellt, indem die Sonderoption 844 auf den Wert 1 gesetzt wird. Und so wird’s gemacht: • [menu]Taste drücken •... -
Seite 56: Anschluss Als Zusatzgerät
Buchse der Zentrale verbunden. Zur Verbindung mit der Zentrale muss ein ungedrehtes LocoNet- Kabel benutzt werden. Hierzu stehen die Uhlenbrock LocoNet-Kabel 62 015, 62 025, 62 045 und 62 065 zur Verfügung. Achtung Wird ein gedrehtes LocoNetKabel (62 010, 62 020, 62 040 und 62 060) benutzt, so ist die Polarität im Boosterstromkreis vertauscht und beim... -
Seite 57: Software-Update
Vorbereitung Software Entweder Sie bekommen die Programmdiskette mit der neuen Betriebssoftware bei Ihrem Händler oder Sie holen sich die entspre- chenden Dateien aus dem Internet: www.uhlenbrock.de Vorgehensweise • Schalten Sie die Intellibox für 5 Sekunden aus und wieder ein. • Starten Sie das Programm „IBBWinupdate.exe“ und folgen Sie den Anweisungen auf dem Bildschirm. -
Seite 58: Fehlermeldungen
Intellibox Basic - Kap. 1 1. Fehlermeldungen Treten während des Digitalbetriebs Störungen an der Intellibox auf, so schaltet sich das Gerät automatisch ab, und im Display erscheint eine der folgenden Fehlermeldungen: Kurzschluss Gleisanschluss Kurzschluss auf dem Normalgleis. Kurzschluss Booster Kurzschluss auf dem Gleis eines angeschlossenen Boosters. -
Seite 59: Anhang
Intellibox Basic - Anhang- Anhang... -
Seite 60: Liste Der Sonderoptionen
Intellibox Basic - Anhang Liste der Sonderoptionen Sonderoption Nr. 25 In der Werkseinstellung sendet die Intellibox ein Datenformat nur dann aus, wenn ein Deco- der mit dem entsprechenden Format angesprochen wurde und sich noch im Refresh-Zyklus befindet. Alternativ dazu kann die Intellibox so eingestellt werden, dass dieses Datenformat ständig ausgegeben wird, auch dann, wenn vorher keine Adresse mit diesem Datenformat... - Seite 61 Pause in der Nullstellung bei DC-Regler in Schritten von (Werkseinstellung) 10 ms. Werkseinstellung = 50 (0,5 s) Sonderoption Nr. 844 Die Intellibox Basic kann an einer anderen LocoNet-Zentrale (Intellibox IR, Intellibox Basic oder Twin-Center) als Zusatzgerät angeschlossen werden. 0 = Betrieb als Zentrale (Werkseinstellung) 1 = Betrieb als Zusatzgerät...
-
Seite 62: Konvertierungstabelle Bitwert - Bytewert
Intellibox Basic - Anhang Konvertierungstabelle Bitwert - Bytewert Wenn bei Decodern, die nur byteweise programmiert werden können, einzelne Bitwerte geändert werden sollen, dient die untenstehende Tabelle zur Ermittlung der Bytewerte bei Vorgabe der zu setzenden Bits. Bit Bit Bit Bit... - Seite 63 Intellibox Basic - Anhang- Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Bit Wert Wert Wert...
-
Seite 64: Tabelle Moduladresse-Rückmeldeeingang
Intellibox Basic - Anhang Tabelle Moduladresse-Rückmeldeeingang Die Anzeige der einzelnen Rückmeldeeingänge erfolgt bei der Intellibox in Blöcken von 16 Eingängen. Dies entspricht den Moduladressen von Rückmeldemodulen mit 16 Eingängen. Nach dem Einschalten der Intellibox wird immer der erste Block mit den Eingängen 1-16 angezeigt. -
Seite 65: Codierungstabelle Magnetartikel-Decoder
Intellibox Basic - Anhang- Codierungstabelle Magnetartikel-Decoder Weichendecoder der Firmen Märklin, Viessmann und Modeltreno für das Motorola Datenformat steuern jeweils vier Weichenantriebe. Die Adresse, die am DIP-Schalter dieser Decoder ein- gestellt wird, ist nicht identisch mit den Weichenadressen der am Decoder angeschlossenen Weichen. -
Seite 66: Tipps Und Tricks
Protokoll, um f1 bis f4 zu empfangen. Die Fahrzeuge ignorieren Informationen, die nach dem neuen Protokoll gesendet werden. Neuere Märklin Lokomotiven mit dem Märklin Decoder 60901 und einige Uhlenbrock Decoder (755, 756, 75100, 75400, 75420) benutzten das neue Motorola Protokoll zum Schalten der Funktionen f1 bis f4. -
Seite 67: Bedienung Märklin Digital-Drehscheibe
Intellibox Basic - Anhang- Bedienung Märklin Digital-Drehscheibe Die Drehscheibe hat einen speziellen Decoder im Motorola Datenformat. Sie wird über die Weichenadressen 225 bis 240 gesteuert. Achtung! Der Märklin Drehscheibendecoder läßt sich nur innerhalb der ersten 5 Sekunden nach dem Einschalten der Betriebsspannung in den Programmiermodus bringen. Die Intellibox benötigt ca. - Seite 68 Intellibox Basic - Anhang Die Funktionen werden mit den Tasten [f0 / f+8], [off / f+4] oder [f1] angewählt und mit dem Fahrregler in Betrieb genommen. Hinweis: Bei der Programmierung des Decoders kann es trotz korrekter Programmierung zu Fehlermeldungen kommen. Der Decoder kann nicht ausgelesen werden.
-
Seite 69: Fehlerbehebung
Intellibox Basic - Anhang- Fehlerbehebung Fehler Ursache Lösung Die Intellibox schaltet sich Die Intellibox bekommt keine Bitte kontrollieren Sie den Stecker am nicht ein. Eingangswechselspannung. Trafo und die Klemmen an Buchse 1 der Intellibox. Überprüfen Sie die Verbindung zwi- schen Intellibox und Trafo und die Netzversorgung des Trafos. Die Intellibox benutzt die fal- Im Einstellungsmenü ist nicht... -
Seite 70: Hotline
Intellibox Basic - Kap. Fehler Ursache Lösung Einzelne Lokomotiven fahren Die Lokdecoder werden nicht Da Decoder keine Rückmeldung an nicht. mit dem richtigen Datenformat die Intellibox übermitteln können, kann angesteuert. auch die Intellibox nicht automatisch, d.h. durch einfaches Anwählen der Lokadresse, feststellen, welches Datenformat notwendig ist, um den entsprechenden Decoder zu steuern.
