Intellibox Basic - Kap. 2.

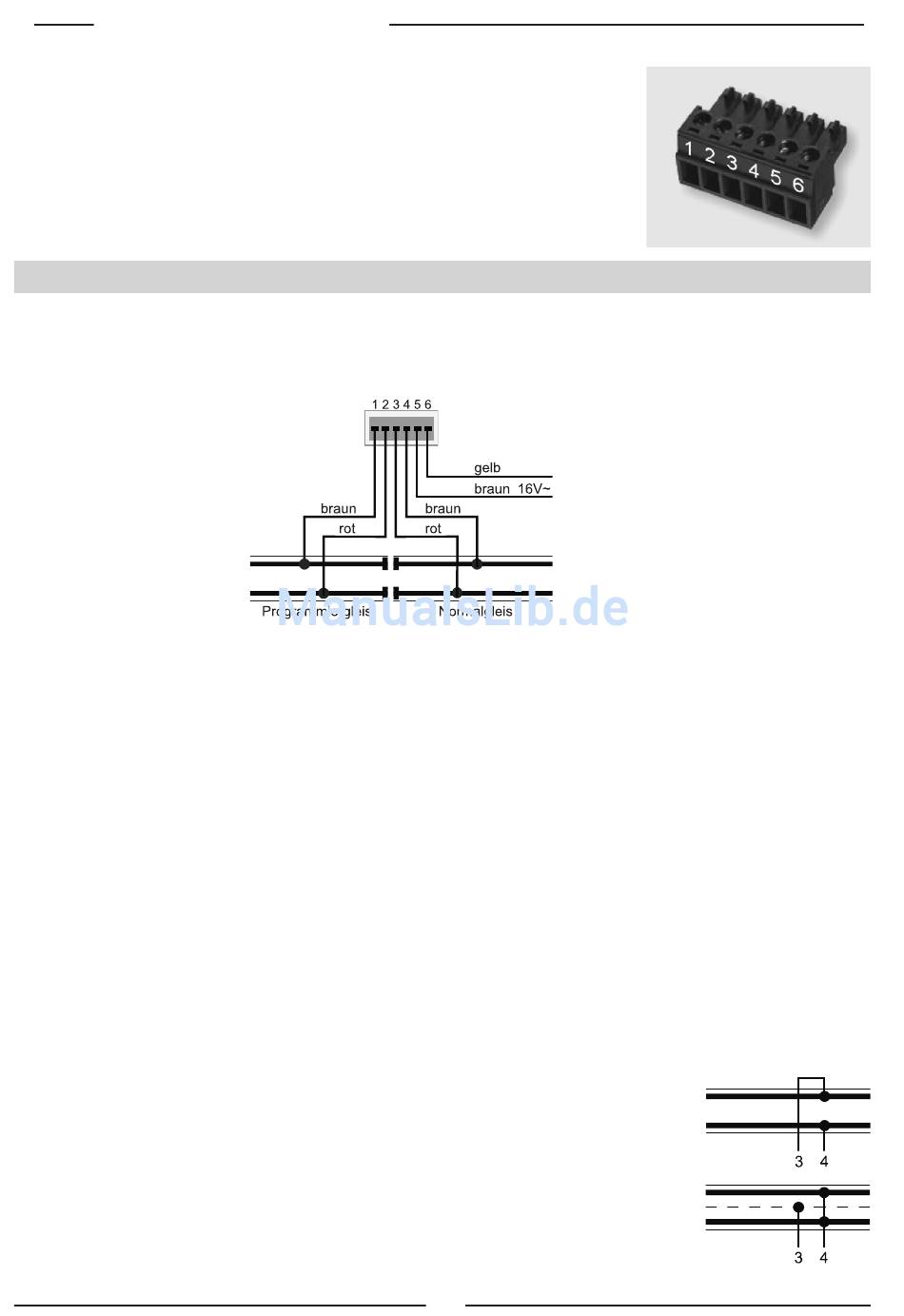

Bild 2.23
Bezeichnung der
einzelnen Klemmen des
Schraubklemmsteckers

2. Anschluss Trafo, Gleis und Programmiergleis

Bild 2.31
Belegung der Klemmen des
6­poligen Anschlusssteckers
Hinweis Der Anschluss ans Normalgleis sollte über möglichst große Leitungs­
Wichtig Eine Verpolung kann das Gerät zerstören, weil zusätzlich ange­
Bild 2.32
Anschluss
2­Leiter­Gleis
Bild 2.33
Anschluss
3­Leiter­Gleis
Der 6-polige Stecker für den Anschluss
von Trafo, Gleis und Kehrschleife ist ein
normaler Schraubklemmenstecker, bei
dem die Kabel durch Festdrehen der
Schraube fixiert werden.
Der Anschluss von Trafo, Gleis und Programmiergleis erfolgt gemein-
sam mit dem 6-poligen Klemmstecker an Buchse 1.
Die Belegung des Klemmsteckers ist:
querschnitte an mehreren Stellen der Anlage erfolgen. Wir empfehlen
bei H0 Einspeisungspunkte im Abstand von ca. 1 m.
Trafo
Zum störungsfreien Betrieb ist ein Trafo von min. 52 VA und 16 V
Wechselspannung notwendig. Bei voller Auslastung empfehlen wir ei-
nen 64 VA oder 100 VA Transformator, z.B. den Uhlenbrock-Transfor-
mator 20 070. Die Trafospannung sollte 18 V ~ nicht überschreiten.
Die Wechselspannung des Transformators, die normalerweise zur
Versorgung von Weichen und Lampen dient, wird an Klemme 5
(braun) und 6 (gelb) angeschlossen.
schlossene Digitalbausteine einen Kurzschluss zwischen der Trans­
formatorspannung und dem Digitalausgang verursachen können.
Gleis
2-Leiter-Gleis wird an die Klemmen 3 und 4
des 6-poligen Klemmsteckers für die Buchse 1
angeschlossen.
Bei 3-Leiter-Gleis (Märklin) wird der Gleismit-
telleiter an Klemme 3 (rotes Märklin Kabel) und
der Gleiskörper an Klemme 4 (braunes Märklin
Kabel) angeschlossen.
1. Programmiergleis
2. Programmiergleis
3. Digitalspannung Gleisanschluss
4. Masse der Digitalspannung
Gleisanschluss
5. Masse der 16 V Wechselspannung
vom Trafo
6. 16 V Wechselspannung vom Trafo
16
