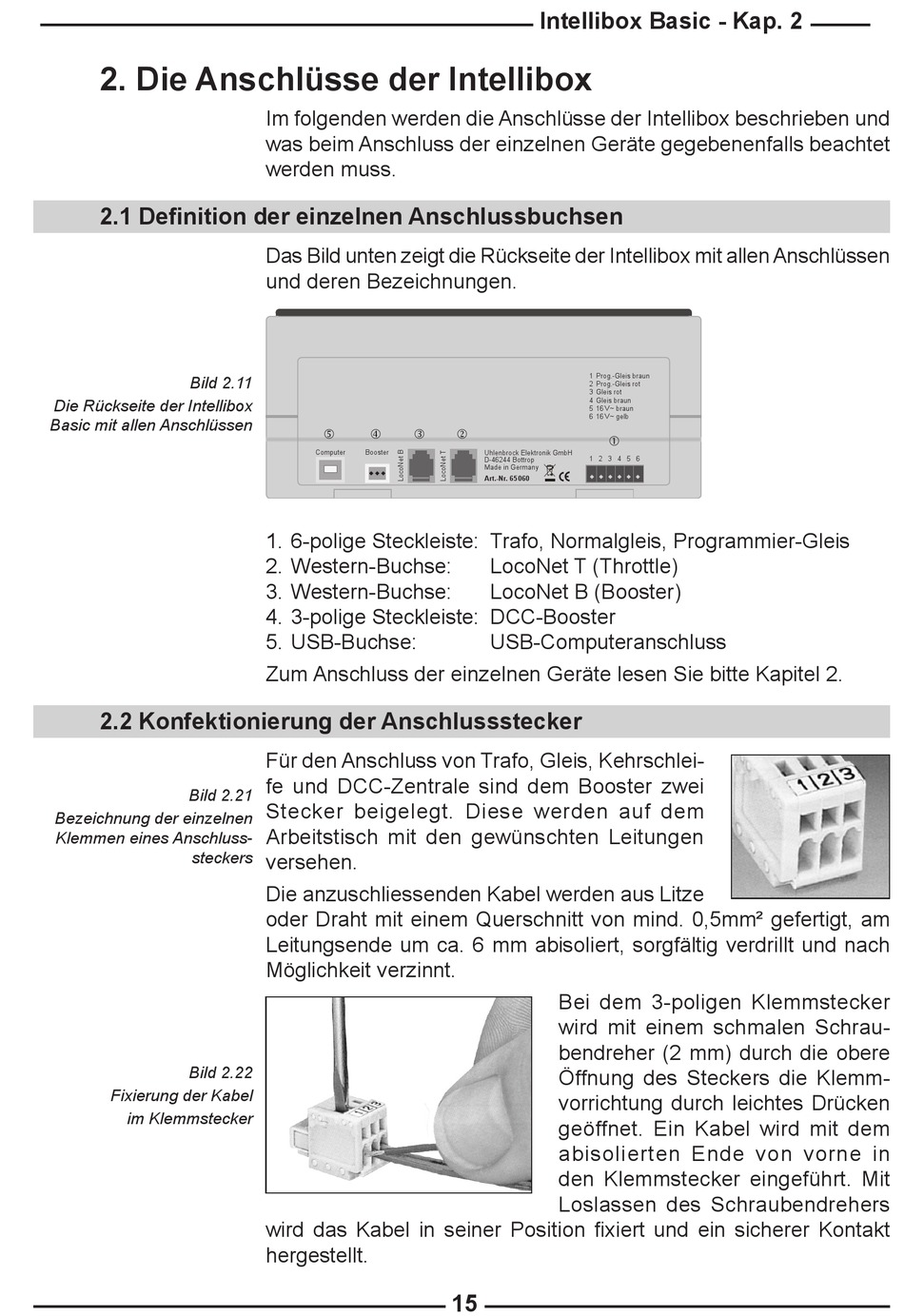

2. Die Anschlüsse der Intellibox

2.1 Definition der einzelnen Anschlussbuchsen

Bild 2.11
Die Rückseite der Intellibox
Basic mit allen Anschlüssen

2.2 Konfektionierung der Anschlussstecker

Bild 2.21
Bezeichnung der einzelnen
Klemmen eines Anschluss­
steckers
Bild 2.22
Fixierung der Kabel
im Klemmstecker
Im folgenden werden die Anschlüsse der Intellibox beschrieben und
was beim Anschluss der einzelnen Geräte gegebenenfalls beachtet
werden muss.
Das Bild unten zeigt die Rückseite der Intellibox mit allen Anschlüssen
und deren Bezeichnungen.
Ù î í
Computer Booster
1. 6-polige Steckleiste: Trafo, Normalgleis, Programmier-Gleis
2. Western-Buchse:
3. Western-Buchse:
4. 3-polige Steckleiste: DCC-Booster
5. USB-Buchse:
Zum Anschluss der einzelnen Geräte lesen Sie bitte Kapitel 2.
Für den Anschluss von Trafo, Gleis, Kehrschlei-
fe und DCC-Zentrale sind dem Booster zwei
Stecker beigelegt. Diese werden auf dem
Arbeitstisch mit den gewünschten Leitungen
versehen.
Die anzuschliessenden Kabel werden aus Litze
oder Draht mit einem Querschnitt von mind. 0,5mm² gefertigt, am
Leitungsende um ca. 6 mm abisoliert, sorgfältig verdrillt und nach
Möglichkeit verzinnt.
wird das Kabel in seiner Position fixiert und ein sicherer Kontakt
hergestellt.
Intellibox Basic - Kap.
1 Prog.-Gleis braun
2 Prog.-Gleis rot
3 Gleis rot
4 Gleis braun
5 16 V ~ braun
6 16 V ~ gelb
Ö
ë
Uhlenbrock Elektronik GmbH
1 2 3 4 5 6
D-46244 Bottrop
Made in Germany
Art.-Nr. 65 060
LocoNet T (Throttle)
LocoNet B (Booster)
USB-Computeranschluss
Bei dem 3-poligen Klemmstecker
wird mit einem schmalen Schrau-
bendreher (2 mm) durch die obere
Öffnung des Steckers die Klemm-
vorrichtung durch leichtes Drücken
geöffnet. Ein Kabel wird mit dem
abisolierten Ende von vorne in
den Klemmstecker eingeführt. Mit
Loslassen des Schraubendrehers
15
