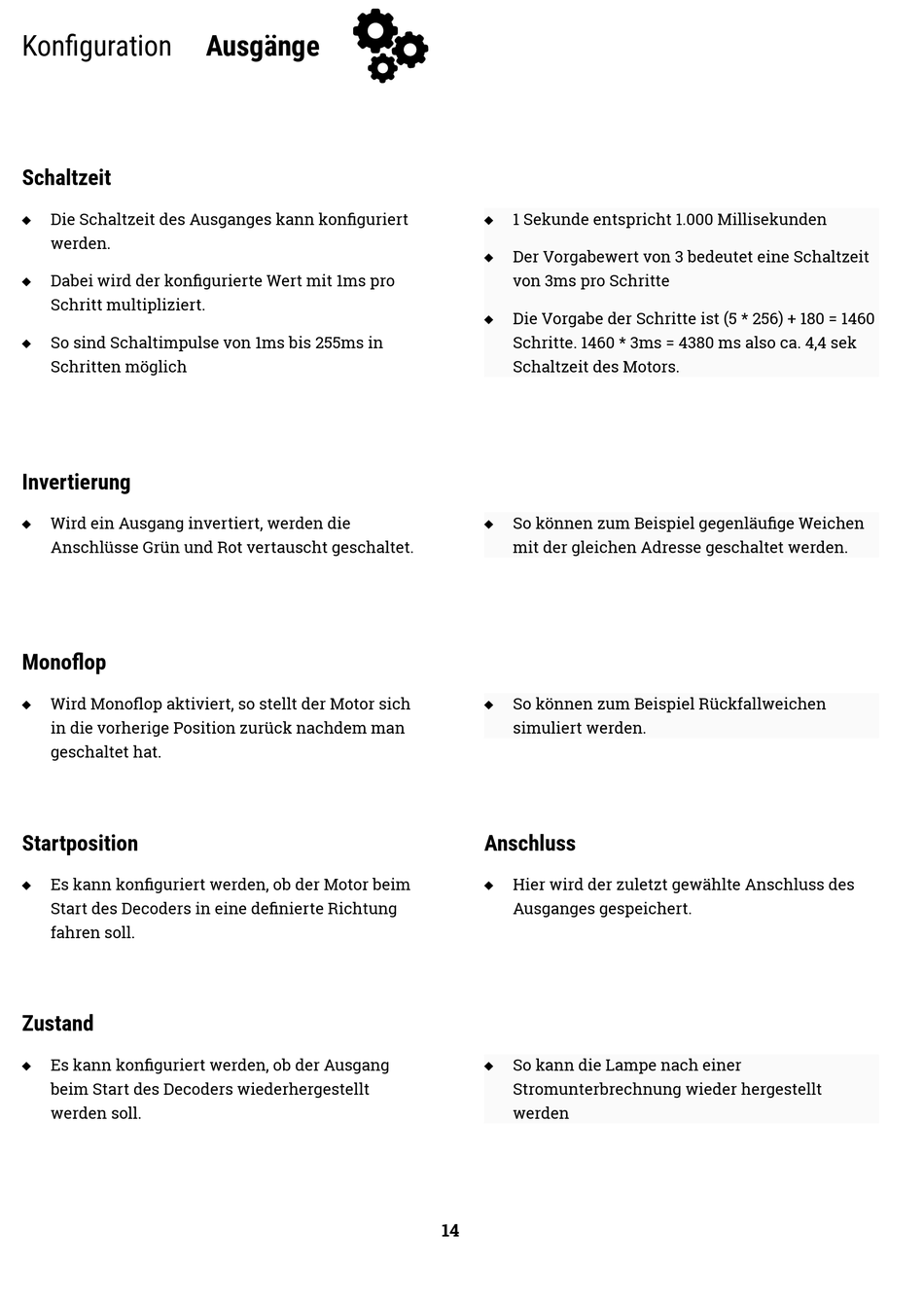

Decoderwerk 80202 Benutzerhandbuch Seite 14

Konfiguration
Schaltzeit
Die Schaltzeit des Ausganges kann konfiguriert

werden.
Dabei wird der konfigurierte Wert mit 1ms pro

Schritt multipliziert.
So sind Schaltimpulse von 1ms bis 255ms in

Schritten möglich
Invertierung
Wird ein Ausgang invertiert, werden die

Anschlüsse Grün und Rot vertauscht geschaltet.
Monoflop
Wird Monoflop aktiviert, so stellt der Motor sich

in die vorherige Position zurück nachdem man
geschaltet hat.
Startposition
Es kann konfiguriert werden, ob der Motor beim

Start des Decoders in eine definierte Richtung
fahren soll.
Zustand
Es kann konfiguriert werden, ob der Ausgang

beim Start des Decoders wiederhergestellt
werden soll.
Ausgänge
1 Sekunde entspricht 1.000 Millisekunden

Der Vorgabewert von 3 bedeutet eine Schaltzeit

von 3ms pro Schritte
Die Vorgabe der Schritte ist (5 * 256) + 180 = 1460

Schritte. 1460 * 3ms = 4380 ms also ca. 4,4 sek
Schaltzeit des Motors.
So können zum Beispiel gegenläufige Weichen

mit der gleichen Adresse geschaltet werden.
So können zum Beispiel Rückfallweichen

simuliert werden.
Anschluss
Hier wird der zuletzt gewählte Anschluss des

Ausganges gespeichert.
So kann die Lampe nach einer

Stromunterbrechnung wieder hergestellt
werden
14
