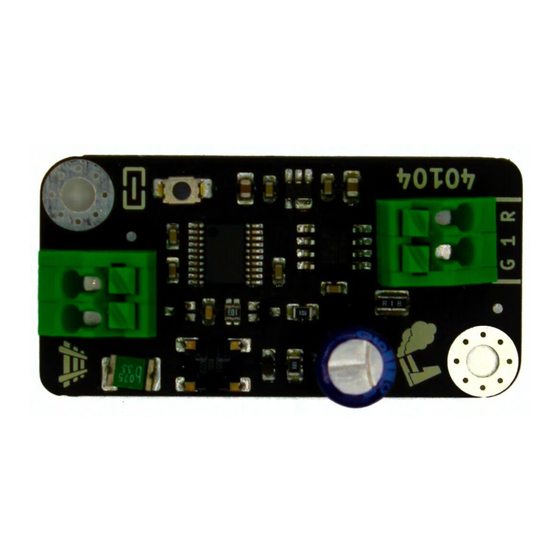

Decoderwerk 40104 Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Decoderwerk 40104
Inhaltszusammenfassung für Decoderwerk 40104
- Seite 1 40104 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Fahrplan Kategorie Ausgänge Hardware Software Sicherheitsbestimmungen..................................3 Inbetriebnahme......................................4 Installation......................................4 Spannungsversorgung..................................5 Ausgänge anschließen..................................6 Adresse vergeben....................................8 Konfiguration........................................9 Programmierung....................................9 Ausgänge........................................10 Decoder........................................13 Decoderwerk........................................14 Support........................................14 Feedback........................................14 Stand 02/2021 Technische Änderungen und Irrtümer vorbehalten © 2021 micron-dynamics – Alle Rechte vorbehalten... -
Seite 3: Sicherheitsbestimmungen
Sicherheitsbestimmungen Bestimmungsgemäßer Gebrauch Schutz vor Brand Das Produkt ist ausschließlich zur Steuerung In Folge eines Kurzschlusses kann es durch von Weichen einer Modelleisenbahn Überströme zur übermäßigen Erhitzung von mit Motorantrieben bestimmt. Leiterbahnen, Bauteilen oder Kabeln und damit ggf. auch zu Bränden kommen. Das Produkt darf nur in Innenräumen und im ... -
Seite 4: Installation
Inbetriebnahme Installation Zur Montage des Decoders sind zwei Abmessungen Befestigungslöcher vorhanden. Breite 25mm Um mechanische Belastungen durch Tiefe 50mm Unebenheiten zu vermeiden wird der Einsatz von Distanzhülsen mit einer Höhe von 5 Höhe ca. 20mm Millimetern empfohlen. -
Seite 5: Spannungsversorgung
Inbetriebnahme Spannungsversorgung Der Decoder wird zur Spannungsversorgung Spannungsbereich direkt an das Gleissignal angeschlossen. 9-24V Beim Anschluss der Spannungsquelle muss die Polarität des Anschlusses nicht berücksichtigt werden. Protokolle Es kann keine gesonderte Spannungs- versorgung angeschlossen werden. Märklin Motorola ... -
Seite 6: Ausgänge Anschließen
Inbetriebnahme Ausgänge anschließen Der Decoder ist zur Schaltung eines Leistung Motorantriebes ausgelegt und verfügt hierfür 9-24V Gleichspannung über einen Ausgang mit 2 Anschlüssen. 2A Strom Die Anschlusskabel eines Motorantriebes werden entsprechend an die zwei Anschlüsse des Ausgangs angeschlossen. Konfiguration Wird der Decoder über einen Befehl geschaltet, ... -
Seite 7: Polarisierte Gleichstromantriebe Anschließen
Inbetriebnahme Ausgänge anschließen Polarisierte Gleichstromantriebe anschließen Der Decoder kann zur Schaltung von Weichen Schaltzeit mit polarisierten Gleichstromantrieben Der Decoder ist bei Auslieferung auf eine eingesetzt werden. Stellzeit von 4 Sekunden eingestellt, was für Der Decoder verfügt über einen Ausgang mit 2 ... -
Seite 8: Adresse Vergeben
Inbetriebnahme Adresse vergeben Automatischer Lernmodus Der Decoder verfügt über einen automatischen Wird innerhalb von 60 Sekunden kein Befehl Lernmodus für die Adressierung. empfangen oder wird der Button erneut gedrückt, wird der Lernmodus beendet. Um den automatischen Lernmodus zu starten, ... -
Seite 9: Konfiguration
Konfiguration Programmierung Programming-on-Main Der Decoder kann von einer DCC Zentrale aus Bei einer Konfiguration mittels Programming- mittels Programming-on-Main (PoM) direkt an On-Main können CVs nur aktualisiert aber nicht seinem Einsatzort konfiguriert werden. gelesen werden. Dabei können alle CVs aktualisiert werden. Es erfolgt keine Rückmeldung über eine ... - Seite 10 Konfiguration Ausgänge Ausgang 1 Wechselschaltung für Motorantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltzeit 0-255 Wert * 100 Millisekunden...
- Seite 11 Konfiguration Ausgänge Schaltzeit Die Schaltdauer kann individuell eingestellt Millisekunden werden. 1 Sekunde entspricht 1.000 Millisekunden Wird die Schaltzeit auf 0 gesetzt, bleibt der Der Vorgabewert von 40 bedeutet eine gewählte Ausgang solange aktiviert, bis der Schaltzeit von 4000ms, also 4 Sekunden. andere Ausgang gewählt wird.
- Seite 12 Konfiguration Ausgänge Adressen Der Decoder folgt der Adressierung nach Adressbereich Ausgang. DCC 0-2047 Dem Ausgang kann eine frei wählbare Adresse Märklin Motorola 1-320 zugeordnet werden. Die programmierte Adresse wird von DCC und Märklin Motorola gemeinsam verwendet. Voreinstellung Im Auslieferungszustand ist der Decoder mit der ...
-
Seite 13: Konfiguration
Konfiguration Decoder Werkseinstellungen In CV 8 wird die NMRA Hersteller-ID Beim Zurücksetzen auf Werkseinstellungen abgespeichert, der Vorgabewert kann nicht werden alle CV-Werte auf die Vorgabewerte geändert werden. zurückgesetzt. Schreibzugriffe mit bestimmten Werten führen Die Änderungen werden sofort durchgeführt, es ... -
Seite 14: Decoderwerk
Deine Meinung ist uns sehr wichtig. Wir freuen uns Bitte entsorge das Produkt über über Anregungen, Kritik oder Lob zu unseren entsprechende Sammelstellen für Produkten oder zum Decoderwerk. elektronische Geräte. Der Hersteller ist hierfür unter der Sende uns eine E-Mail Nummer WEEE-Reg.-Nr. -
Seite 15: Das Decoderwerk
Das Decoderwerk Decoder für Deine Modelleisenbahn https://www.decoderwerk.com... - Seite 16 40104 User manual...
- Seite 17 Timetab Category Outputs Hardware Software Safety regulations....................................3 Commissioning.......................................4 Installation......................................4 Power supply ....................................5 Connecting outputs ..................................6 Address assigned ....................................8 Configuration......................................9 Programming ....................................9 Outputs ......................................10 Decoder ......................................13 Decoder plant ......................................14 Support ......................................14 Feedback ......................................14 Status 02/2021 Technical changes and errors excepted © 2021 micron-dynamics - All rights reserved...
-
Seite 18: Safety Regulations
Safety regulations Intended use Protection against fire The product is intended exclusively for As a result of a short circuit, overcurrents can ◆ ◆ controlling the points of a model railroad lead to excessive heating of conductor tracks, with motor drives. components or cables and thus possibly also to fires. -
Seite 19: Commissioning
Commissioning Installatio There are two fixing holes for Dimensions ◆ mounting the Deco ders. Width 25mm ◆ The use of spacer sleeves with a height of 5 ◆ Depth 50mm millimeters is recommended to avoid ◆ mechanical stress caused by unevenness. Height approx. -
Seite 20: Power Supply
Commissioning Power supply The decoder is connected directly to the Voltage range ◆ track signal for the S power supply. 9-24V ◆ The polarity of the connection does not need ◆ to be taken into account when connecting the voltage source. Protocols No separate power supply can be ◆... -
Seite 21: Configuration
Commissioning Connect outputs The decoder is designed to control a motor Performance ◆ drive and has an output with 2 connections 9-24V direct voltage for this purpose. ◆ 2A current The connection cables of a motor drive are ◆ ◆ connected to the two connections of the output accordingly. - Seite 22 Commissioning Connect outputs Connecting polarized direct current drives Switching time The decoder can be used for switching points ◆ with polarized DC drives. On delivery, the decoder is set to an ◆ The decoder has an output with 2 connections ◆...
- Seite 23 Commissioning Assign address Automatic learning mo dus The decoder has an automatic learning mode If no command is received within 60 seconds ◆ ◆ for addressing. or if the button is pressed again is pressed, the learning mode is ended. To start the automatic learning mode, press ◆...
-
Seite 24: Programming Track
Configuratio Programming Programming-on-M ain The decoder can be configured directly at its When configuring using programming on- ◆ ◆ place of use from a DCC control center using main, CVs can only be updated but not read. Programming-on-Main (PoM). There is no feedback about updating a ◆... -
Seite 25: Outputs
Configuratio Outputs Output 1 Changeover circuit for motor drives. Feature Default Possible Meaning values Address 0-255 8 LSB Address 3 MSB Switching 0-255 Value * 100 milliseconds time... - Seite 26 Configuratio Outputs Switching time The switching time can be set individually. Milliseconds ◆ If the switching time is set to 0, the ◆ 1 second corresponds to 1,000 milliseconds ◆ selected output remains activated until the The default value of 40 means a other output is selected.
- Seite 27 Configuratio Outputs Addresses The decoder follows the addressing by Address range ◆ output. DCC 0-2047 ◆ A freely selectable address can be assigned to ◆ Märklin Motorola 1-320 the output. ◆ The programmed address is used jointly by ◆ DCC and Märklin Motorola. Default setting On delivery, the decoder is programmed with ◆...
-
Seite 28: Factory Settings
Configuratio Decode Factory settings The NM RA manufacturer ID is saved in When resetting to factory settings, all CV ◆ ◆ CV 8; the default value cannot be changed. values are reset to the default values. Write accesses with certain values execute The changes are made immediately, no restart ◆... -
Seite 29: Decoder
If your request allows it, please send us an e- manufacturer and other products on our mail. This is the best way for us to process your website. request. https://www.decoderwerk.com e-mail support@decoderwerk.com Waste disposal This product must not be disposed of Feedback with household waste. - Seite 30 The decoder factory Decoder for your model railroad https://www.decoderwerk.com...
