Inhaltszusammenfassung für Decoderwerk 40802

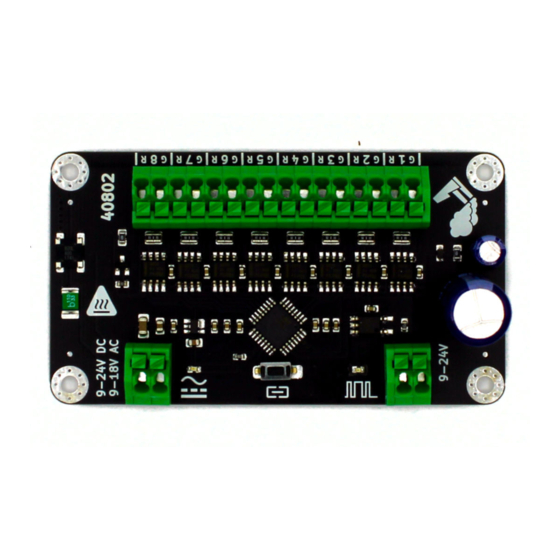

- Seite 1 40802 Benutzerhandbuch...
- Seite 2 Fahrkarte Kategorie Ausgänge Hardware Software Stand 12/2020 Technische Änderungen und Irrtümer vorbehalten © 2020 Nukura GmbH – Alle Rechte vorbehalten...
-
Seite 3: Sicherheitsbestimmungen
Sicherheitsbestimmungen Bestimmungsgemäßer Gebrauch Schutz vor Brand Das Produkt ist ausschließlich zur Steuerung In Folge eines Kurzschlusses kann es durch Überströme zur übermäßigen Erhitzung von von Weichen einer Modelleisenbahn mit Leiterbahnen, Bauteilen oder Kabeln und damit Magnet-antrieben bestimmt. ggf. auch zu Bränden kommen. Das Produkt darf nur in Innenräumen und im ... - Seite 4 Inbetriebnahme Installation Zur Montage des Decoders sind vier Der Untergrund des Montageortes Befestigungslöcher für Schrauben der Größe M3 und andere den Decoder berührenden vorgesehen. Materialien sollten aus nichtleitendem Material bestehen. Der Innendurchmesser der Befestigungslöcher beträgt 3.5mm. Der Montageort sollte vor unabsichtlichen ...
- Seite 5 Inbetriebnahme Spannungsversorgung Alle Spannungsquellen müssen gegen Kurz- Der Decoder selbst benötigt im schluss und Überlast gesichert sein. Dies ist bei Ruhezustand unter 5mA. Zentralen und Boostern üblicherweise der Fall. Der Strombedarf der Ausgänge hängt Der Decoder kann an verschiedene grundsätzlich von den angeschlossenen ...
- Seite 6 Inbetriebnahme Signal anschließen Der Decoder unterstützt die Protokolle DCC und Im Auslieferungszustand ist der Märklin Motorola. Decoder mit der internen Adresse 4 bis 7 programmiert. Das Gleissignal wird an die Anschlussklemme „Signal“ angeschlossen. In einigen Zentralen ist der Decoder im Aus- ...
- Seite 7 Inbetriebnahme Ausgänge anschließen Weichenantriebe anschließen Der Decoder ist zur Schaltung von Weichen mit Wird eine Weiche über einen Befehl geschaltet, Motorantrieben ausgelegt und verfügt hierfür wird der jeweilige Ausgang je nach über acht Ausgänge mit jeweils 2 Anschlüssen. Konfiguration mit Spannung versorgt.
- Seite 8 Inbetriebnahme Ausgänge anschließen Polarisierte Gleichstromantriebe anschließen Der Decoder kann zur Schaltung von Weichen Wird eine Weiche über einen Befehl geschaltet, mit polarisierten Gleichstromantrieben wird der jeweilige Ausgang je nach eingesetzt werden. Konfiguration mit Spannung versorgt. Der Decoder verfügt über acht Ausgänge mit je 2 Dabei wird je nach Befehl die Polarität der ...
- Seite 9 Inbetriebnahme Adresse vergeben Automatischer Lernmodus Der Decoder verfügt über einen automatischen Jedem Ausgang kann eine individuelle Adresse Lernmodus für die Adressierung. zugewiesen werden. Die Adresse ist frei wählbar. Um den automatischen Lernmodus zu starten, muss der Button „Prog“ gedrückt werden. Eine Adresse kann mehrfach vergeben werden.
- Seite 10 Konfiguration Programming-on-Main Der Decoder kann von einer DCC Zentrale aus Bei einer Konfiguration mittels Programming- mittels Programming-on-Main (PoM) direkt an On-Main können CVs nur aktualisiert aber nicht seinem Einsatzort konfiguriert werden. gelesen werden. Dabei können alle CVs aktualisiert werden. Es erfolgt keine Rückmeldung über eine ...
-
Seite 11: Konfiguration Ausgänge
Konfiguration Ausgänge Ausgang 1 Wechselschaltung für Motorantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltart Schaltimpuls Dauerbetrieb Zentrale Schaltzeit 1-255 Wert * 100 Millisekunden Ausgang 2 Wechselschaltung für Motorantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse... - Seite 12 Konfiguration Ausgänge Ausgang 4 Wechselschaltung für Motorantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltart Schaltimpuls Dauerbetrieb Zentrale Schaltzeit 1-255 Wert * 100 Millisekunden Ausgang 5 Wechselschaltung für Motorantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse...
- Seite 13 Konfiguration Ausgänge Ausgang 7 Wechselschaltung für Motorantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltart Schaltimpuls Dauerbetrieb Zentrale Schaltzeit 1-255 Wert * 100 Millisekunden Ausgang 8 Wechselschaltung für Motorantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse...
- Seite 14 Konfiguration Ausgänge Adressen Jedem Ausgang kann eine frei wählbare Wenn Du dem Decoder nur Adressen zuweisen Adresse zugeordnet werden. möchtest, ist es einfacher den automatischen Lernmodus durchzuführen. Der Decoder folgt der Adressierung nach Ausgang, jeder Ausgang kann mit den Adressen Im Auslieferungszustand ist der Decoder mit ...
- Seite 15 Konfiguration Ausgänge Schaltart Schaltimpuls Obacht Der Ausgang wird nur für eine bestimmte Zeit Bei Dauerbetrieb der Ausgänge ist darauf zu geschaltet. Der verwendete Schaltimpuls wird achten, dass die maximale Belastung der in der Schaltzeit eingestellt. Ideal für Ausgänge 500mA nicht überschreiten darf. Magnetantriebe.
- Seite 16 Konfiguration Decoder Lokadressen Ausgang Vorgabe Mögliche Bedeutung Werte Alle Keine Verwendung von Lokadressen Verwendung von Lokadressen 0-127 Kurze Lokadresse 0-255 Lange Lokadresse 8 LSB 0-39 Lange Lokadresse 6 MSB Zentralen verwenden abhängig von der Kurze Lokadressen verwenden einen ausgewählten Lokadresse entweder eine kurze Adressbereich von 1-127.
-
Seite 17: Werkseinstellungen
Konfiguration Decoder Werkseinstellungen In CV 8 wird die NMRA Hersteller-ID abge- Beim Zurücksetzen auf Werkseinstellungen speichert, der Vorgabewert kann nicht geändert werden alle CV-Werte auf die Vorgabewerte werden. zurückgesetzt. Schreibzugriffe mit bestimmten Werten führen Die Änderungen werden sofort durchgeführt, es ... - Seite 18 Eigentum ihrer jeweiligen Inhaber. Deine Meinung ist uns sehr wichtig. Wir freuen uns über Anregungen, Kritik oder Lob zu unseren Die Nennung von Markennamen und Warenzeichen Produkten oder zum Decoderwerk. hat lediglich beschreibenden Charakter. Sende uns eine E-Mail feedback@decoderwerk.com Nutze das Formular auf unserer Website https://www.decoderwerk.com/de-de/Feedback...
- Seite 19 Das Decoderwerk Decoder für Deine Modelleisenbahn https://www.decoderwerk.com...
