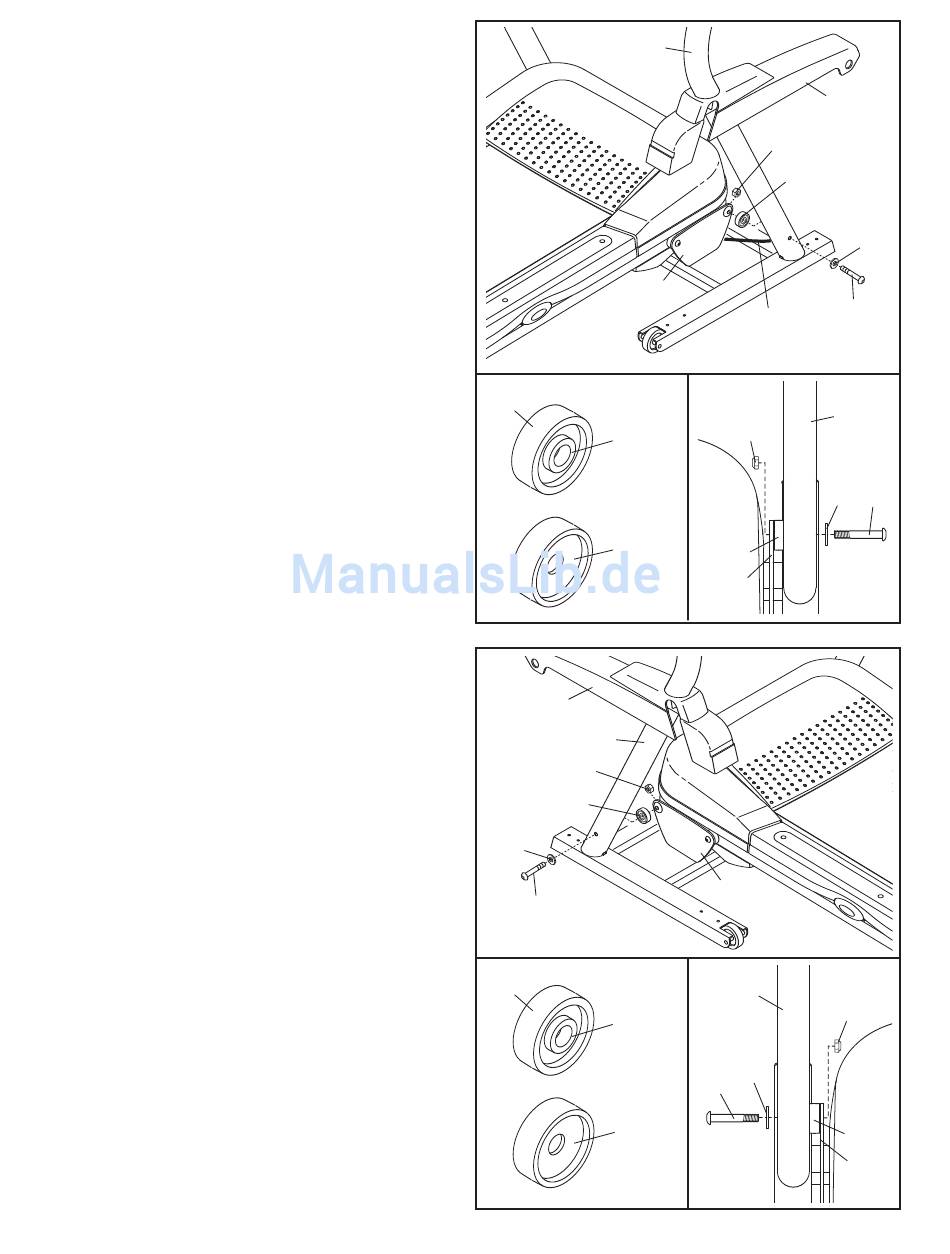

5. Sehen Sie sich die Nebenzeichnung links an.
Suchen Sie die beiden Rahmen-Abstandshalter
(34) aus. Öffnen Sie das beigefügte Schmiermit-
tel-Paket und geben Sie das Schmiermittel auf
beide Seiten jeder rahmenabstandshalter. Dann
sehen Sie nach, welches die Außenseite jeder
rahmenabstandshalter ist.
Stecken Sie einen Rahmen-Abstandshalter (34)
zwischen den rechten Pfosten (36) und den
Steigungsrahmen (59), sodass die Außenseite
des Rahmen-Abstandshalters zur Rahmen-
scheibe und zum rechten Pfosten zeigt.
Befestigen Sie den rechten Pfosten mit einer
3/8" x 3 1/2" Schraube (32), einer 3/8" Scheibe
(33) und einer 3/8" Kontermutter (47) am
Steigungsrahmen. Ziehen Sie die Schraube
noch nicht fest.
Finden Sie dann die rechte Basisabdeckung
(91). Schieben Sie die rechte Basisabdeckung
auf den rechten Pfosten (36) und drehen Sie ihn
in die angegebene Position.
Ziehen Sie vorsichtig am oberen Ende des
Pfostenkabels (28), um es straff zu ziehen.
6. Sehen Sie sich die Nebenzeichnung links an.
Identifizieren Sie die Außenseite des übrigen
Rahmenabstandshalters (34).
Stellen Sie den übrigen Rahmenabstandshalter
(34) zwischen den linken Pfosten (31) und den
Steigungsrahmen (59), sodass die Außenseite
des rahmenabstandshalters zur
Rahmenscheibe und zum linken Pfosten
zeigt. Befestigen Sie den linken Pfosten mit
einer 3/8" x 3 1/2" Schraube (32), einer 3/8"
Scheibe (33) und einer 3/8" Kontermutter (47)
am Steigungsrahmen. Ziehen Sie die
Schraube noch nicht fest.
Finden Sie die linke Basisabdeckung (90).
Schieben Sie die linke Basisabdeckung auf den
linken Pfosten (31) und drehen Sie ihn in die an-
gegebene Position.
5
36
59
34
Außen-
seite
Innen-
seite
6
90
31
47
34
33
32
34
Außen-
seite
Innen-
seite
8
91
47
34
33
32
28
36
47
33
32
34
59
59
31
47
33
32
34
59
