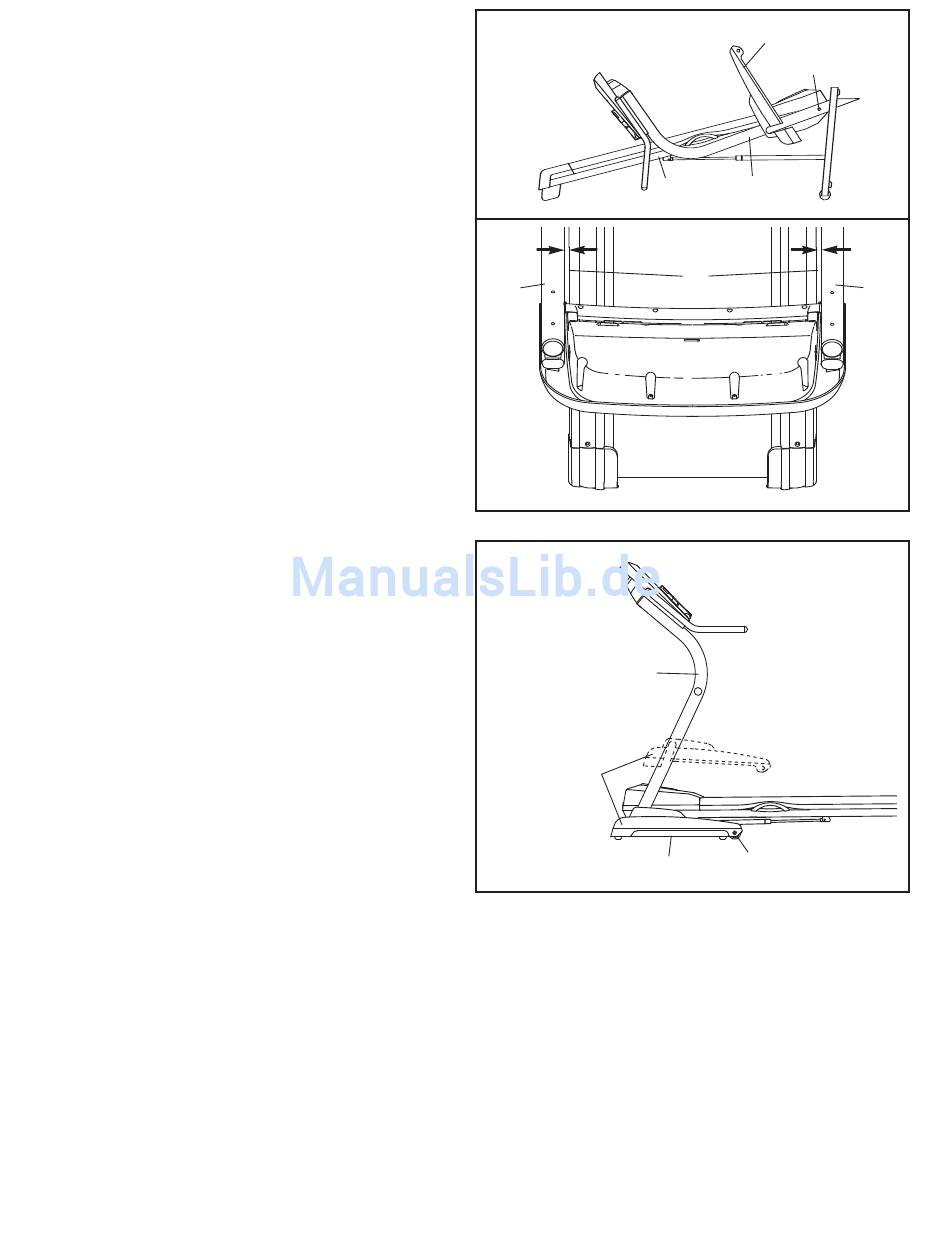

12. Senken Sie die Pfosten (31, 36) wie dargestellt.
Achten Sie dabei darauf, die linke und rechte
Basisabdeckung (90, 91) nicht zu beschädi-
gen.
Sehen Sie sich die Nebenzeichnung an.
Positionieren Sie die Pfosten (31, 36) so, dass
sich der Rahmen (74) des Laufgeräts mittig zwi-
schen den Pfosten befindet.
Ziehen Sie die 3/8" x 2 1/4" Bolzen (4) und die
3/8" x 3 1/2" Schrauben (1) auf beiden Seiten
des Lauftrainers fest. Ziehen Sie die 3/8" x 3
1/2" Schrauben allerdings nicht zu fest an.
13. Richten Sie die Pfosten (31, 36) auf.
Drehen Sie die linke und rechte Basisabdeckung
(90, 91) in die angedeutete Position. Schieben
Sie die Basisabdeckungen nach unten auf die
Basis (48). Wenn notwendig, ziehen Sie die
Seiten der Basisabdeckungen etwas heraus,
damit sie über die 3/8" x 2 3/4" Schrauben (14)
passen.
Senken Sie die Pfosten (31, 36) wie dargestellt.
12
Seitenansicht
31
13
31, 36
90, 91
11
90, 91
32
31, 36
74
Draufsicht
74
14
48
27
36
