MONTAGE
3/4" Tek Screw (58)–8
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Lauftrainers auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel be-
handelt. Während des Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des Laufbandes
oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des Lauftrainers nicht beeinflussen. Sollte sich
Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und einem milden, nicht-
Schleifmittel Reiniger ab.
Für die Montage braucht man zu der beigelegten Innensechskantshlüssel , einen Kreuzschraub-
enzieher
, Gummihammer
Spitzzange
, zu der zum beigelegten Innensechskantschlüssel

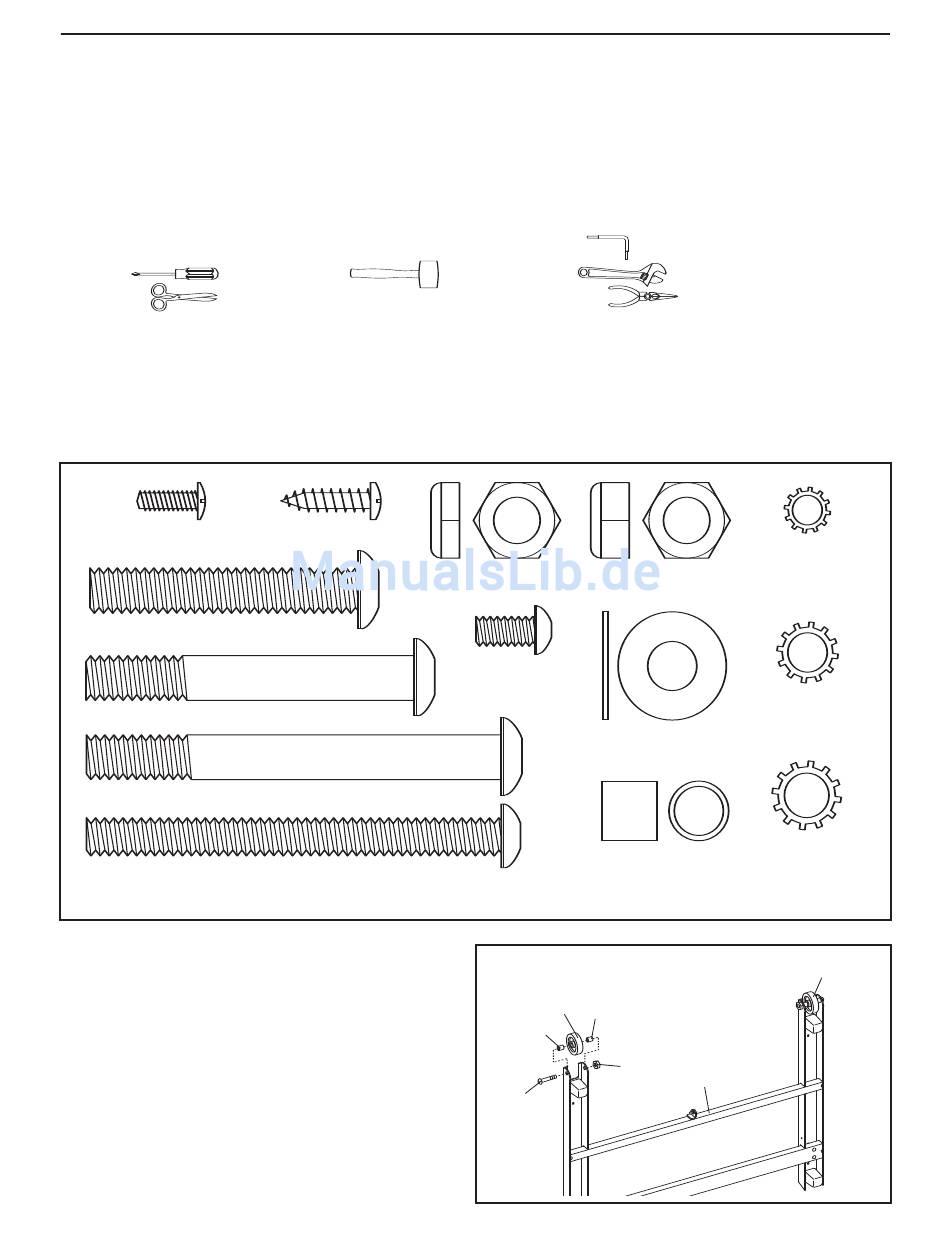

Benutzen Sie die Zeichnungen unten, um die Montageteile zu identifizieren. Die Zahl in Klammern, die sich unter
jeder Zeichnung befindet, ist die Bestellnummer des Teils, welches Sie in der TEILELISTE am Ende der
Bedienungsanleitung finden. Die Zahl hinter der Klammer ist die für die Montage benötigte Stückzahl. Anmerkung:
Wenn sich ein Teil nicht im Teilebeutel befindet, überprüfen Sie, ob das Teil bereits vormontiert wurde.
Geben Sie niemals irgendwelche Objekte in irgendwelche Öffnungen am Laufgerät. Um Schäden an
Kunststoffteilen zu vermeiden, verwenden Sie zum Zusammenbau bitte keine elektrischen Werkzeuge.
M4 x 10mm Schraube
(11)–2
3/8" x 2 1/4" Schraube (27)–4
3/8" x 2 3/4" Schraube (14)–2
3/8" x 3 1/2" Schraube (32)–2
5/16" x 3 1/2" Schraube (20)–4
1. Befestigen Sie ein Rad (45) mit einer 3/8" x 2
3/4" Schraube (14), zwei Radabstandshalten
(44) und einer 3/8" Mutter (35) auf einer Seite
der Basis (48), wie hier angezeigt. Ziehen Sie
die Mutter nicht zu fest an. Man muss das
Rad leicht bewegen können.
Befestigen Sie das andere Rad (45) auf die
gleiche Weise auf der anderen Seite der
Basis (48).
Wheel Bolt (14)–2
Frame Bolt (32)–2
, eine Drahtzange
3/4" Schraube
(2)–10
3/8" Mutter (35)–2
1/4" x 1/2" Schraube
3/8" Klemmmutter
(47)–2
(22)–2
3/8" Scheibe
(33)–2
Rad-
Abstandshalter
(44)–4
1
45 44
44
35
14
6
1/2" Screw (119)–1
, und eine
.
1/4" Zahnscheibe
(21)–2
5/16"
Zahnscheibe
(19)–4
3/8" Zahnscheibe
(39)–4
45
48
1 1/2" Screw (97)–4
