Befestigen Sie die Computerbasis (26) am rech-
ten Pfosten (36) und am linken Pfosten (nicht ab-
gebildet) mit vier 5/16" x 3 1/2" Schrauben (20)
und vier 5/16" Zahnscheiben (19) (nur eine Seite
ist hier abgebildet). Ziehen Sie alle vier
Schrauben leicht an, bevor Sie eine davon
festziehen.

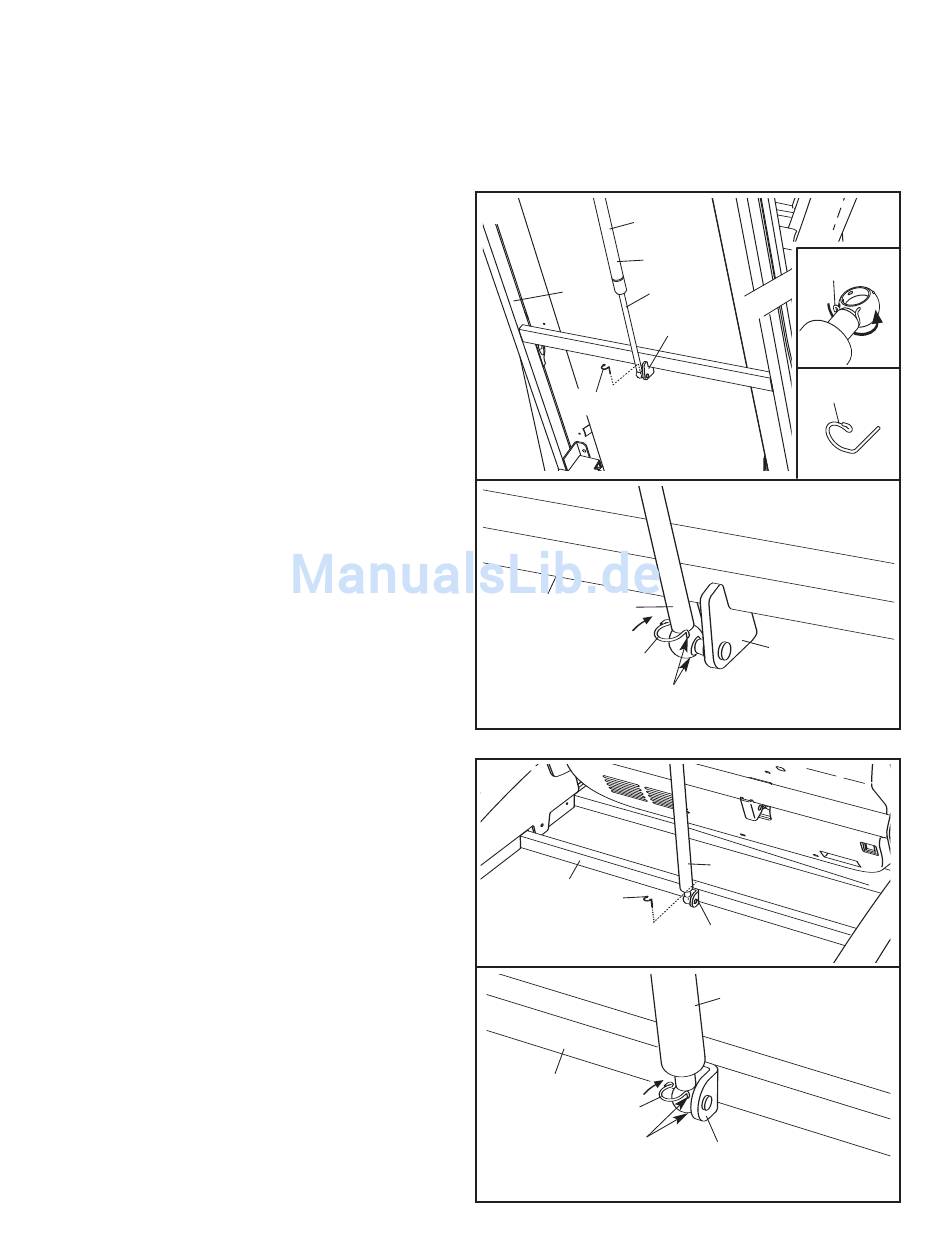

10. Lassen Sie eine zweite Person den Rahmen
(74) des Lauftrainers festhalten.
Suchen Sie die Gasdruckfeder (99) heraus.
Beachten Sie, dass die Gasdruckfeder ein
Kolben- und ein Zylinderende hat. Siehe zwei
kleines Detailzeichnung.Finden Sie den
Gasfeder-Klipp (98) am stangenförmigen Ende
der Gasfeder. Drücken Sie mit dem Fingernagel
oder mit einem Schraubendreher auf das Ende
des Federklipps, um ihn zu lösen, drehen Sie
ihn dann und ziehen Sie den Gasfeder-Klipp
schließich ganz aus der Gasfeder heraus.
Vorsicht! Der Gasfeder-Klipp kann dabei
leicht verloren gehen. Anmerkung: Aus diesem
Grund sind weitere Gasfeder-Klipps beigelegt
worden.
Als nächstes halten Sie das Kolbenende der
Gasdruckfeder (99) dicht an den Halter in der
Mitte des Rahmens (74). Drücken Sie das Ende
der Gasdruckfeder so weit wie möglich auf die
Kugel am Halter.
Siehe große Detailzeichnung. Geben Sie den
Gasfeder-Klipp (98) durch die zwei kleinen, an-
gedeuteten Löcher am stangenförmigen Ende
der Gasfeder (99). Drehen Sie den Gasfeder-
Klipp dann, sodass er auf der Gasfeder aufge-
steckt ist.
11. Kippen Sie das Zylinderende der Gasdruckfeder
(99) wie dargestellt nach unten. Entfernen Sie
den Federklipp (98) vom Ende der Gasdruck-
feder.
Als nächstes richten Sie das Zylinderende der
Gasdruckfeder (99) mit dem Halter in der Mitte
der Basis (48) aus. Drücken Sie das Ende der
Gasdruckfeder auf die Kugel am Halter.
Anmerkung: Sie müssen möglicherweise den
Rahmen (nicht dargestellt) leicht nach vorn oder
hinten kippen, um das Ende der Gasdruckfeder
mit der Kugel auszurichten.
Siehe Detailzeichnung. Geben Sie den
Gasfeder-Klipp (98) durch die zwei kleinen, an-
gedeuteten Löcher an der Gasfeder (99).
Drehen Sie den Gasfeder-Klipp dann, sodass er
auf der Gasfeder aufgesteckt ist.
Stellen Sie mit der Hilfe einer zweiten Person
den Rahmen (nicht abgebildet) auf den Boden.
10
Zylinder
74
Klammer
98
74
99
98
Öffungen
11
48
98
48
98
Öffungen
10
99
98
Stange
98
Klammer
99
Klammer
99
Klammer
