5.3 Leitungsnetz
Adernzahl:
Aus den Blockschaltbildern der verschiedenen
Anlagensysteme sind die erforderlichen Mindest-
adernzahlen ersichtlich. Entsprechend der Anzahl
der Adern sind Leitungen und Verteiler zu dimen-
sionieren. Zusätzliche Adern für den späteren
Einbau von Zusatzgeräten und Zusatzmodulen
sollten vorgesehen werden.
Leitungstypen
Es können handelsübliche Fernmeldeleitungen
verwendet werden. Wir empfehlen folgende Lei-
tungstypen:
Fernmeldeleitungen J-Y (St) Y
Leitungsführung
Die Verbindungsleitungen sollten wie im Block-
schaltbild angegeben geführt werden.
Die Installation darf nur auf dem Grundstück
des Erstanschlusses erfolgen.
Um die allgemeinen Sicherheitsbestimmungen
für Fernmeldeanlagen nach VDE 0800 zu erfüllen
und Störbeeinflussungen über die Leitung zu ver-
meiden, muß auf getrennte Führung von Stark-
und Schwachstromleitungen geachtet werden.
Bei der Aufputz- und Unterputzinstallation sollte
ein Abstand von 10 cm eingehalten werden. Bei
gemeinsamer Leitungsführung in Installations-
kanälen ist ein Trennsteg zwischen Fernmelde-
und Starkstromleitung einzusetzen. Aus Sicher-

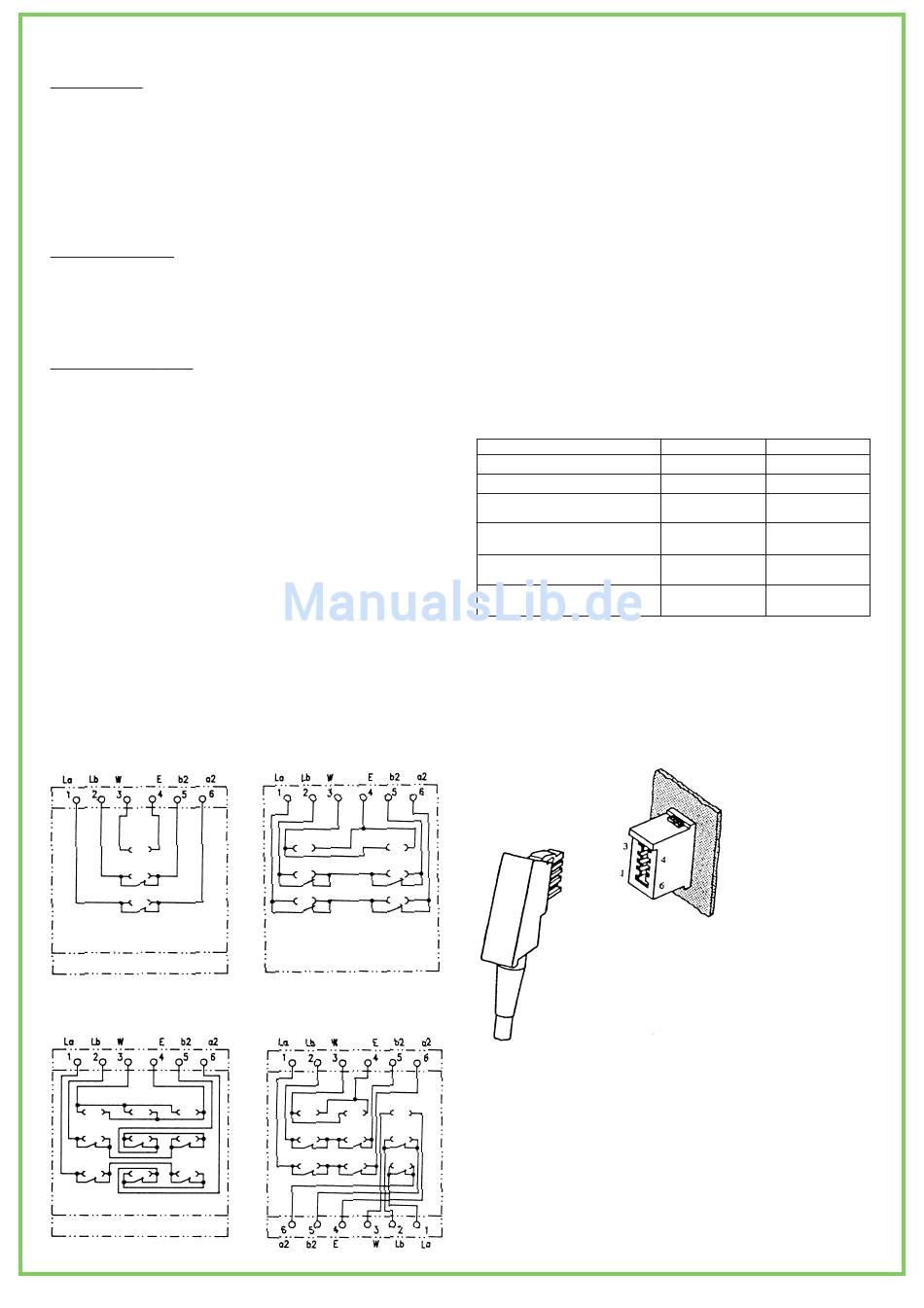

5.4 Innenschaltungen von TAE-Dosen
TAE mit Codierung F
F
TAE mit Codierung NFN
N
F
N
TAE mit Codierung NF
N
F
TAE mit Codierung NF/F
N
F
F
heitsgründen sollte die Türöffneranschlußleitung
direkt zum Netzgerät verlegt sein (siehe Block-
schaltbilder). Weiterhin empfehlen wir, bei mehr
als einer Lampe für die Beleuchtung in der Tür-
station eine separate Leitung verlegen.
5.5 Technische Daten
Betriebsspannung: 230 V Wechselspannung
Leistungsaufnahme:
Ruhe:
8 VA
Aktiv:
12 VA
Abmessungen:
B x H x T 205 x 270 x 70
mm
Gewicht:
ca. 1,5 kg
Reichweiten:
Leitungstypen
Drahtdurchmesser in mm
Widerstand in Ohm/m
Leitungslänge zwischen Telefon-
zentrale und Telefon
Leistungslänge zwischen Netz-
gerät /Trafo und Türöffner bis 1 A
Leitungslänge externes Läutewerk
bei 0,8 A
Leitungslänge zwischen Netzgerät
und Türstation
Leitungslängenangaben bei Anlagen mit Elegant-Wohntelefonen siehe System-
handbuch Elegant Leitungslänge = max. zulässige Entfernung (berücksichtigt
Hin- und Rückleitung)
TAE-Buchse-Stecker-Konfiguration
J-Y (St) Y
J-Y (ST) Y
0,6
0,8
0,0621
0,0349
450 m
800 m
30 m
50 m
40 m
70 m
35 m
60 m
55
