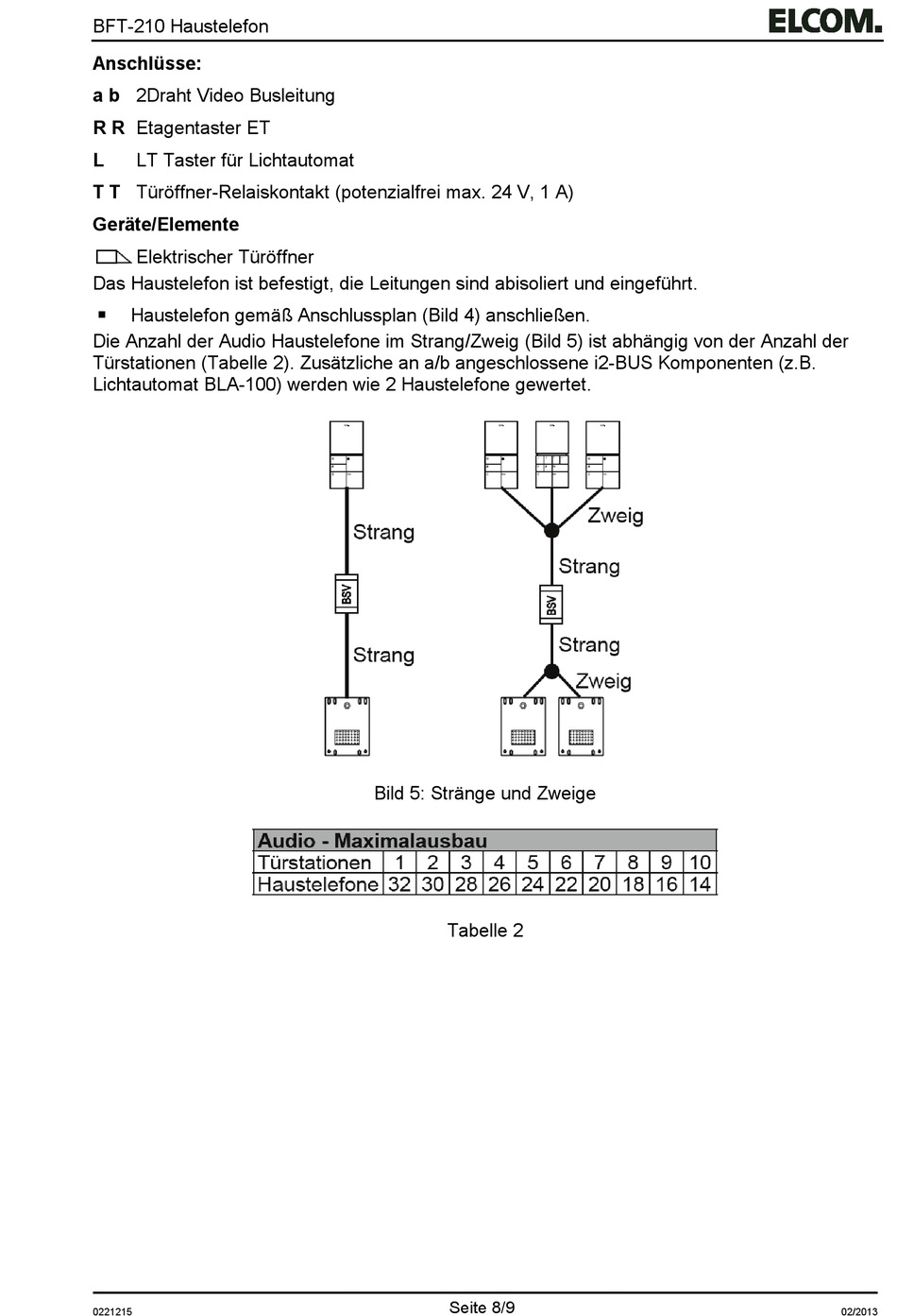

ELCOM BFT-210 Bedienungs- Und Montageanleitung Seite 8

BFT-210 Haustelefon
Anschlüsse:
a b 2Draht Video Busleitung
R R Etagentaster ET
L LT Taster für Lichtautomat
T T Türöffner-Relaiskontakt (potenzialfrei max. 24 V, 1 A)
Geräte/Elemente
Elektrischer Türöffner
Das Haustelefon ist befestigt, die Leitungen sind abisoliert und eingeführt.
Haustelefon gemäß Anschlussplan (Bild 4) anschließen.

Die Anzahl der Audio Haustelefone im Strang/Zweig (Bild 5) ist abhängig von der Anzahl der
Türstationen (Tabelle 2). Zusätzliche an a/b angeschlossene i2-BUS Komponenten (z.B.
Lichtautomat BLA-100) werden wie 2 Haustelefone gewertet.
0221215
Bild 5: Stränge und Zweige
Tabelle 2
