ELCOM BTC-200 Kurzanleitung

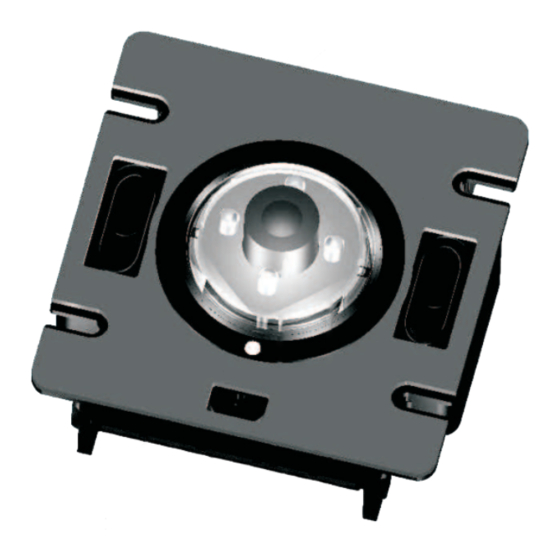

BTC-200 Türlautsprecher + Kamera

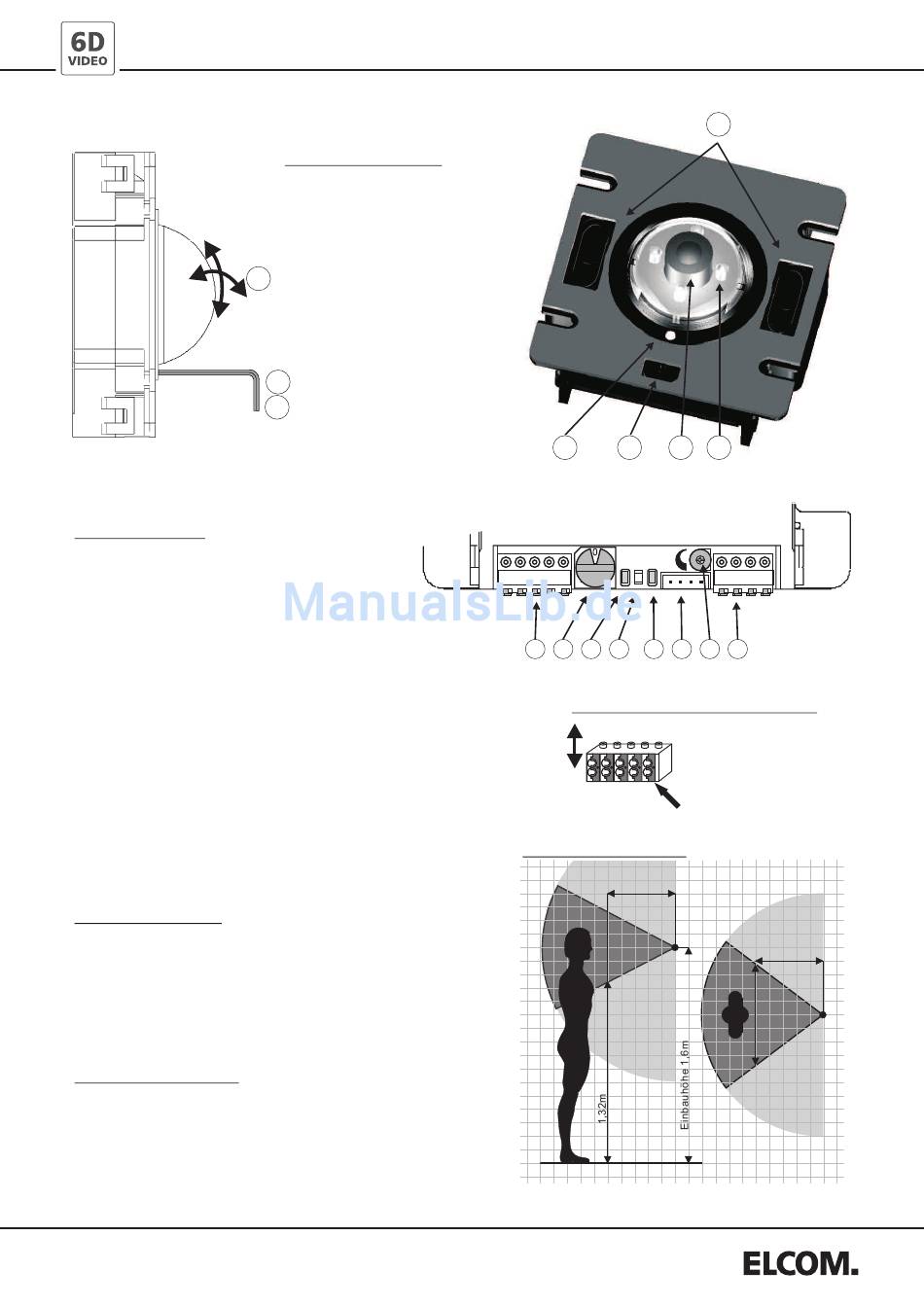

Beschreibung:
1. Feststellschraube
2. Mikrofon
3. Kamera
4. Infrarotbeleuchtung
5. Lautsprecher
6. Anschlußklemmen
Klemme a/b: i2-BUS
Klemme T/T: potentialfreier Türöffner Schaltkontakt (max.24V/1A)
Klemme L: Lichttasteranschluß (Gegenpol Klemme a oder b)
7. Drehcodierschalter
Stellung 0-9: Adressen für Türlautsprecher im Hauptstrang
Stellung A-F: Adressen für Türlautsprecher im Nebenstrang (Laubengang)
8. Jumper (gesteckt: Türöffner nur bei Verbindung, gezogen:Türöffner jederzeit)
9. Status-LED
(Signalisiert: Abgehender Ruf und Verbindungszustand)
10. Jumper
(gesteckt: Quittierungstöne aus, gezogen: Quittierungstöne an)
11. Anschluss für i2-BUS Tastenexpander
12. Lautstärkeregler
13. Anschlußklemmen
Klemme V/W: Videosignalausgang
Klemme +/-: Spannungsversorgung (DC 15V)
Einbauhinweise:
Die Kamera darf nicht ausgerichtet werden auf:
- Leuchten oder andere Lichtquellen
- direkte Sonneneinstrahlung
- Bildhintergrund mit großer Helligkeit oder starken Kontrasten
- stark reflektierende Wände
Empfohlene Einbauhöhe ca. 1,60m
Technische Daten:
System:
Videosignal:
Auflösung:
Lichtempfindlichkeit:
Öffnungswinkel:
Verstellbereich:
Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
Art.Nr.: 0221126
Einstellen der Kamera:
a) Lösen der Feststellschraube mit
dem beigefügten Schlüssel bis die
Kamera sich leicht einstellen lässt.
b) Ausrichten der Kamera.
c) Sichern der Kamera-Einstellung
durch Anziehen der Feststellschraube
b
a
c
(rot)
(BTE-116)
i2-BUS Video 6Draht-Bussystem
symmetrisch 1Vp-p Z=100Ohm
320.000 Pixel
0,1Lux / F2.0
60° Vertikal 80° Horizontal
+/- 47° horizontal / vertikal
Hotline: hotline@elcom.de
AN_BTC-200_DE_110510
TOP
2 3
1
a b T T L
6 7 8 9 10 11
Anschlussklemmblock abziehbar
Aufnahmebereich:
0,5m
Vertikal
5
4
-
V W +
12 13
Leiter anschließen:
Leiter einfach einstecken.
(Massivleiter Ø 0,4-0,8mm)
Leiter lösen:
Orangenen Drücker betätigen.
Leiter herausziehen.
0,5m
0,75m
Horizontal
