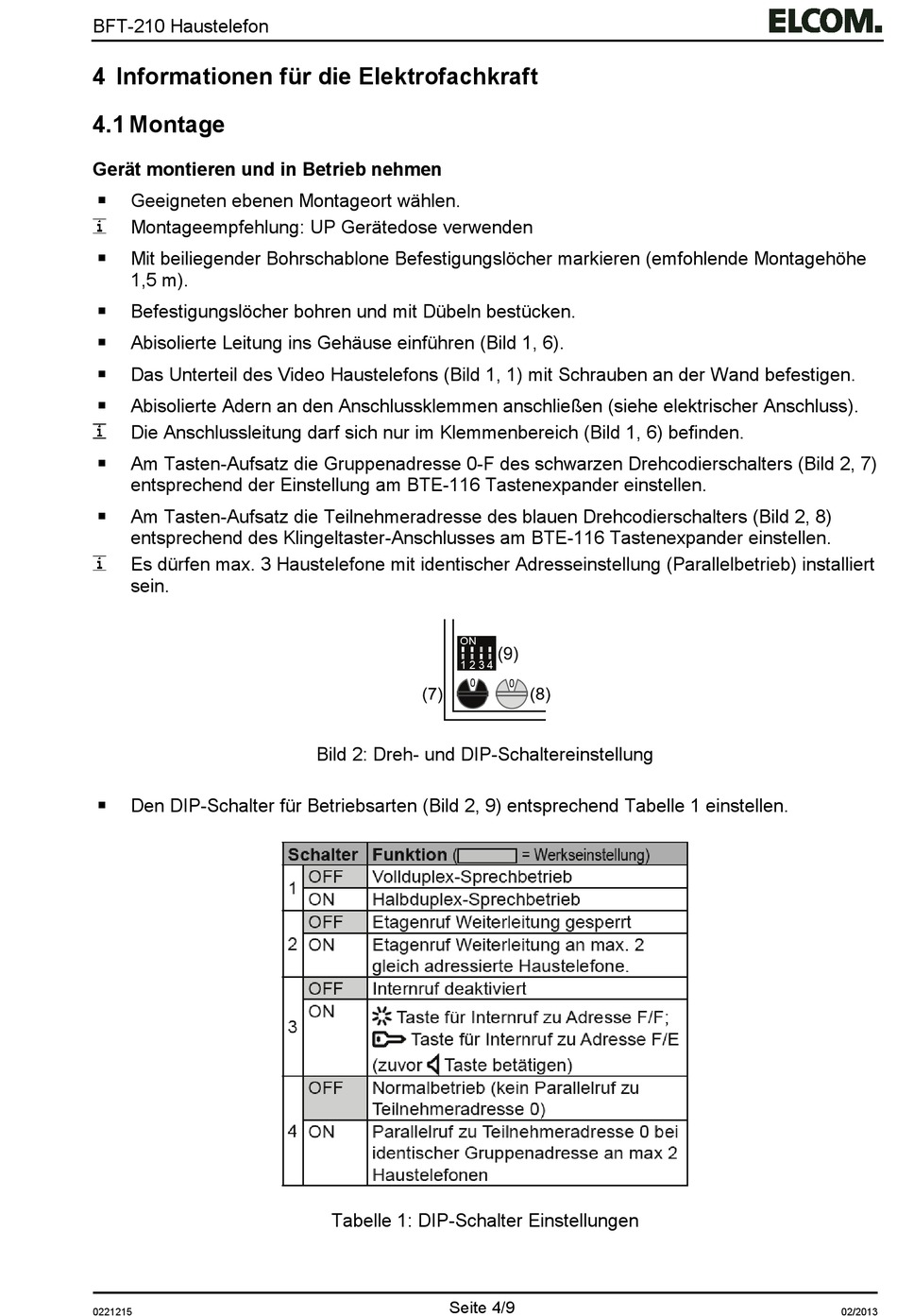

ELCOM BFT-210 Bedienungs- Und Montageanleitung Seite 4

BFT-210 Haustelefon
4 Informationen für die Elektrofachkraft
4.1 Montage
Gerät montieren und in Betrieb nehmen
Geeigneten ebenen Montageort wählen.

Montageempfehlung: UP Gerätedose verwenden
Mit beiliegender Bohrschablone Befestigungslöcher markieren (emfohlende Montagehöhe

1,5 m).
Befestigungslöcher bohren und mit Dübeln bestücken.

Abisolierte Leitung ins Gehäuse einführen (Bild 1, 6).

Das Unterteil des Video Haustelefons (Bild 1, 1) mit Schrauben an der Wand befestigen.

Abisolierte Adern an den Anschlussklemmen anschließen (siehe elektrischer Anschluss).

Die Anschlussleitung darf sich nur im Klemmenbereich (Bild 1, 6) befinden.
Am Tasten-Aufsatz die Gruppenadresse 0-F des schwarzen Drehcodierschalters (Bild 2, 7)

entsprechend der Einstellung am BTE-116 Tastenexpander einstellen.
Am Tasten-Aufsatz die Teilnehmeradresse des blauen Drehcodierschalters (Bild 2, 8)

entsprechend des Klingeltaster-Anschlusses am BTE-116 Tastenexpander einstellen.
Es dürfen max. 3 Haustelefone mit identischer Adresseinstellung (Parallelbetrieb) installiert
sein.
Den DIP-Schalter für Betriebsarten (Bild 2, 9) entsprechend Tabelle 1 einstellen.

0221215
Bild 2: Dreh- und DIP-Schaltereinstellung
Tabelle 1: DIP-Schalter Einstellungen
