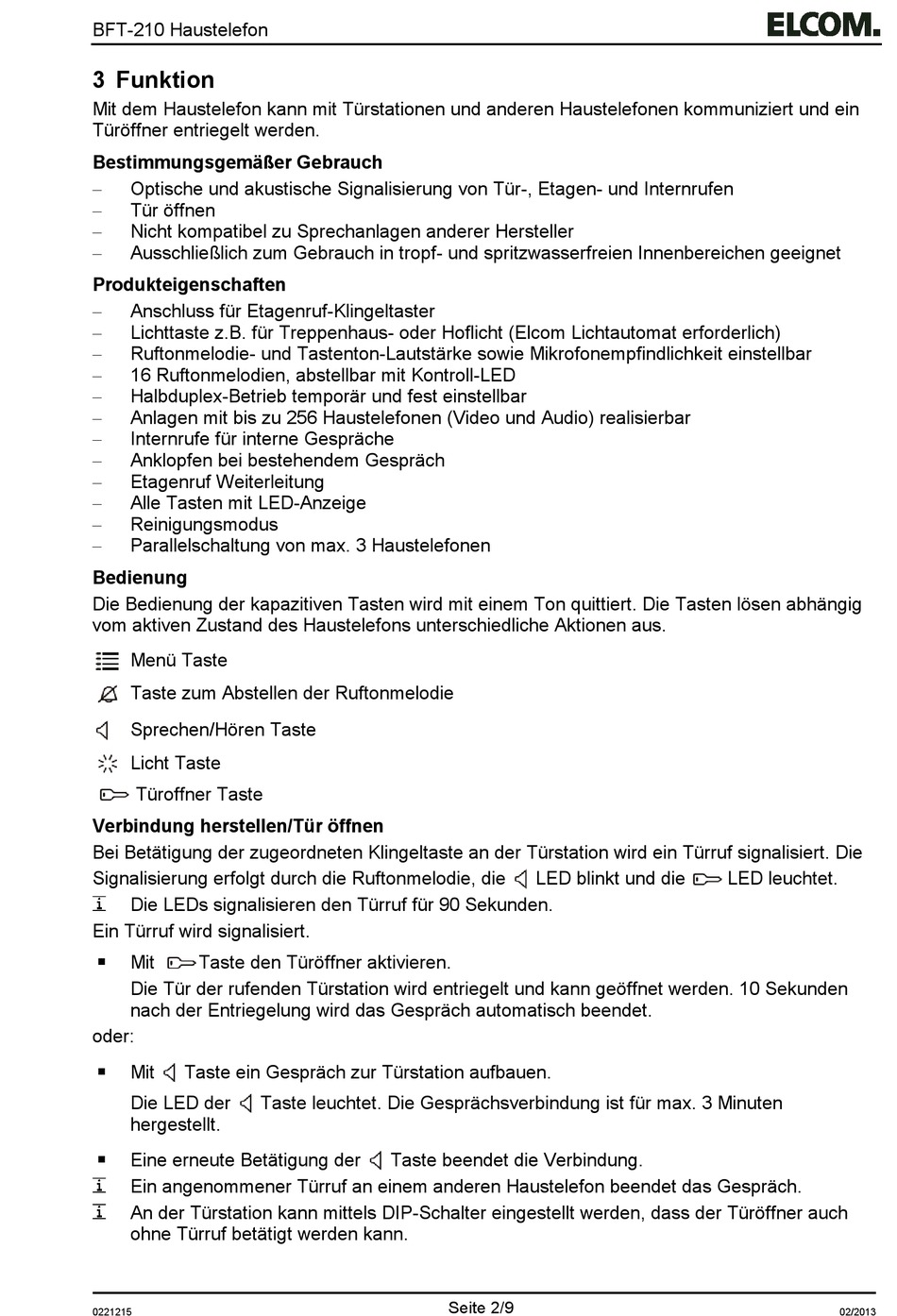

ELCOM BFT-210 Bedienungs- Und Montageanleitung Seite 2

BFT-210 Haustelefon
3 Funktion
Mit dem Haustelefon kann mit Türstationen und anderen Haustelefonen kommuniziert und ein
Türöffner entriegelt werden.
Bestimmungsgemäßer Gebrauch
– Optische und akustische Signalisierung von Tür-, Etagen- und Internrufen
– Tür öffnen
– Nicht kompatibel zu Sprechanlagen anderer Hersteller
– Ausschließlich zum Gebrauch in tropf- und spritzwasserfreien Innenbereichen geeignet
Produkteigenschaften
– Anschluss für Etagenruf-Klingeltaster
– Lichttaste z.B. für Treppenhaus- oder Hoflicht (Elcom Lichtautomat erforderlich)
– Ruftonmelodie- und Tastenton-Lautstärke sowie Mikrofonempfindlichkeit einstellbar
– 16 Ruftonmelodien, abstellbar mit Kontroll-LED
– Halbduplex-Betrieb temporär und fest einstellbar
– Anlagen mit bis zu 256 Haustelefonen (Video und Audio) realisierbar
– Internrufe für interne Gespräche
– Anklopfen bei bestehendem Gespräch
– Etagenruf Weiterleitung
– Alle Tasten mit LED-Anzeige
– Reinigungsmodus
– Parallelschaltung von max. 3 Haustelefonen
Bedienung
Die Bedienung der kapazitiven Tasten wird mit einem Ton quittiert. Die Tasten lösen abhängig
vom aktiven Zustand des Haustelefons unterschiedliche Aktionen aus.
Menü Taste
Taste zum Abstellen der Ruftonmelodie
Sprechen/Hören Taste
Licht Taste
Türoffner Taste
Verbindung herstellen/Tür öffnen
Bei Betätigung der zugeordneten Klingeltaste an der Türstation wird ein Türruf signalisiert. Die
Signalisierung erfolgt durch die Ruftonmelodie, die
Die LEDs signalisieren den Türruf für 90 Sekunden.
Ein Türruf wird signalisiert.
Mit Taste den Türöffner aktivieren.

Die Tür der rufenden Türstation wird entriegelt und kann geöffnet werden. 10 Sekunden
nach der Entriegelung wird das Gespräch automatisch beendet.
oder:
Mit Taste ein Gespräch zur Türstation aufbauen.

Die LED der Taste leuchtet. Die Gesprächsverbindung ist für max. 3 Minuten
hergestellt.
Eine erneute Betätigung der

Ein angenommener Türruf an einem anderen Haustelefon beendet das Gespräch.
An der Türstation kann mittels DIP-Schalter eingestellt werden, dass der Türöffner auch
ohne Türruf betätigt werden kann.
0221215
LED blinkt und die
Taste beendet die Verbindung.
Seite 2/9
LED leuchtet.
02/2013
