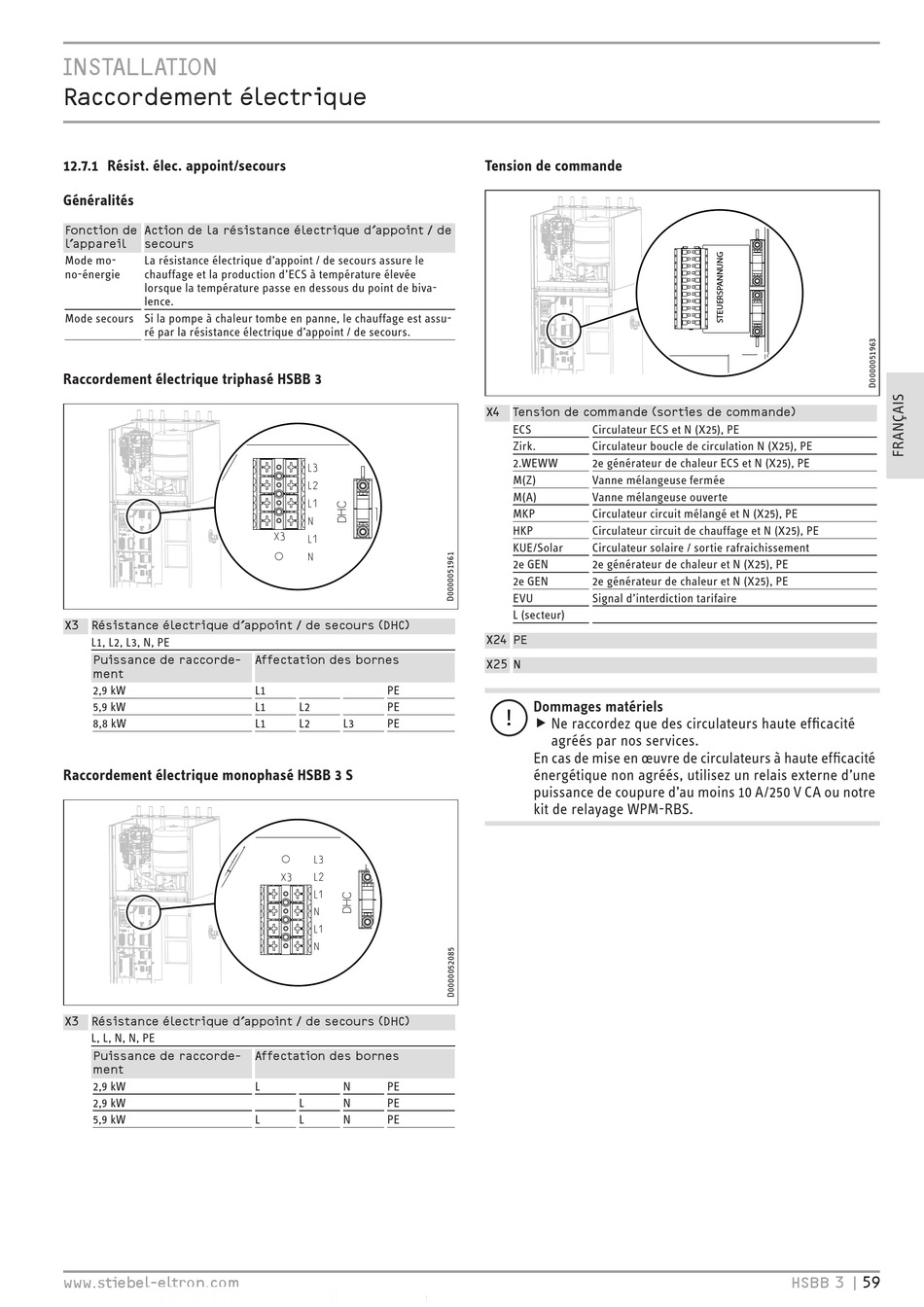

INSTALLATION
Raccordement électrique
12.7.1 Résist. élec. appoint/secours
Généralités
Fonction de Action de la résistance électrique d'appoint / de
l'appareil secours
Mode mo- La résistance électrique d'appoint / de secours assure le
no-énergie chauffage et la production d'ECS à température élevée
lorsque la température passe en dessous du point de biva-
lence.
Mode secours Si la pompe à chaleur tombe en panne, le chauffage est assu-
ré par la résistance électrique d'appoint / de secours.
Raccordement électrique triphasé HSBB 3
X3 Résistance électrique d'appoint / de secours (DHC)
L1, L2, L3, N, PE
Puissance de raccorde-
ment
2,9 kW
5,9 kW
8,8 kW
Raccordement électrique monophasé HSBB 3 S
X3 Résistance électrique d'appoint / de secours (DHC)
L, L, N, N, PE
Puissance de raccorde-
ment
2,9 kW
2,9 kW
5,9 kW
www.stiebel-eltron.com
Affectation des bornes
L1 PE
L1 L2 PE
L1 L2 L3 PE
Affectation des bornes
L N PE
L N PE
L L N PE
Tension de commande
X4 Tension de commande (sorties de commande)
ECS Circulateur ECS et N (X25), PE
Zirk. Circulateur boucle de circulation N (X25), PE
2.WEWW 2e générateur de chaleur ECS et N (X25), PE
M(Z) Vanne mélangeuse fermée
M(A) Vanne mélangeuse ouverte
MKP Circulateur circuit mélangé et N (X25), PE
HKP Circulateur circuit de chauffage et N (X25), PE
KUE/Solar Circulateur solaire / sortie rafraichissement
2e GEN 2e générateur de chaleur et N (X25), PE
2e GEN 2e générateur de chaleur et N (X25), PE
EVU Signal d'interdiction tarifaire
L (secteur)
X24 PE
X25 N
Dommages matériels
!
f Ne raccordez que des circulateurs haute efficacité f
agréés par nos services.
En cas de mise en œuvre de circulateurs à haute efficacité
énergétique non agréés, utilisez un relais externe d'une
puissance de coupure d'au moins 10 A/250 V CA ou notre
kit de relayage WPM-RBS.
HSBB 3 | 59
