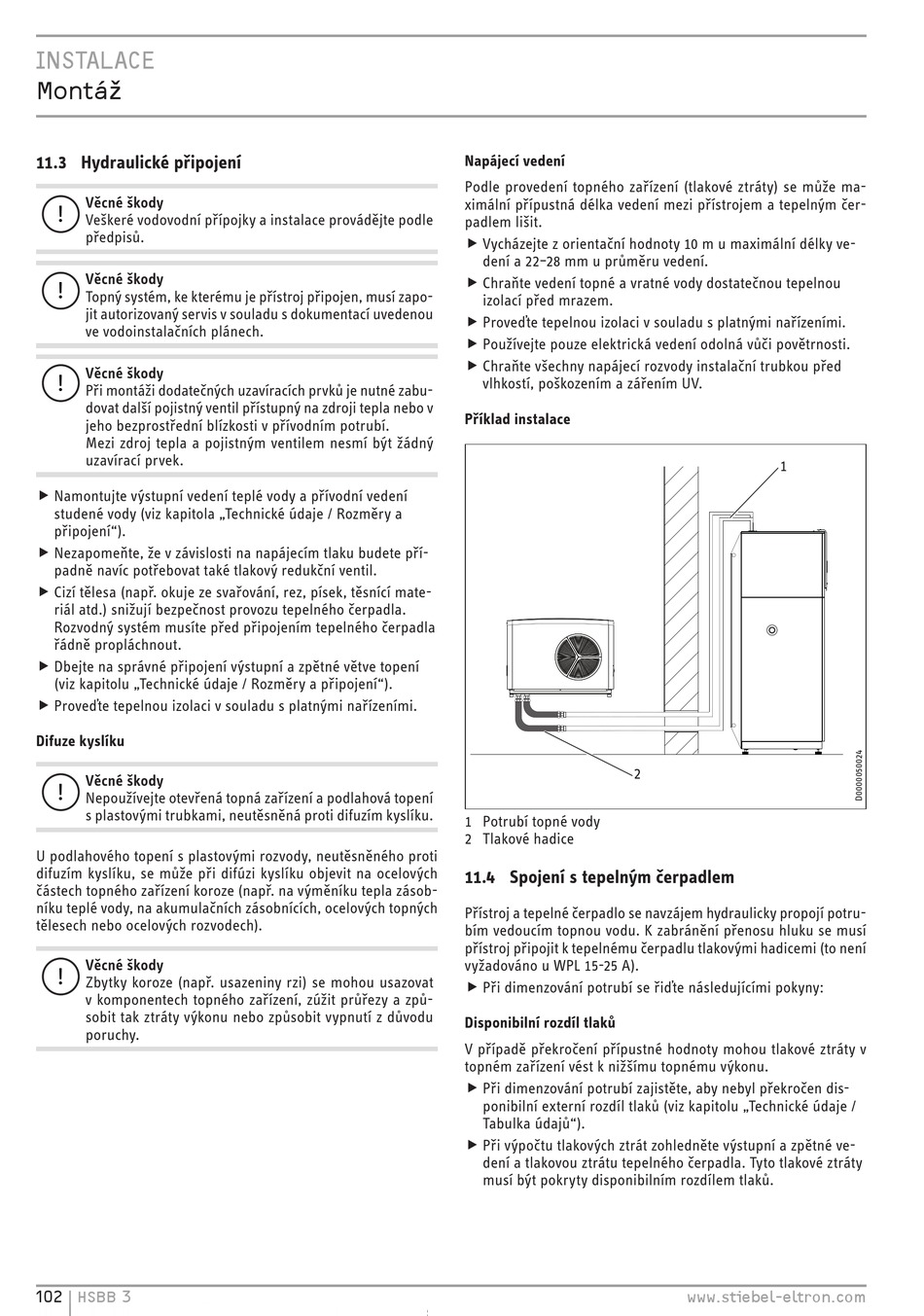

INSTALACE
Montáž
11.3 Hydraulické připojení
Věcné škody
!
Veškeré vodovodní přípojky a instalace provádějte podle
předpisů.
Věcné škody
!
Topný systém, ke kterému je přístroj připojen, musí zapo-
jit autorizovaný servis v souladu s dokumentací uvedenou
ve vodoinstalačních plánech.
Věcné škody
!
Při montáži dodatečných uzavíracích prvků je nutné zabu-
dovat další pojistný ventil přístupný na zdroji tepla nebo v
jeho bezprostřední blízkosti v přívodním potrubí.
Mezi zdroj tepla a pojistným ventilem nesmí být žádný
uzavírací prvek.
f Namontujte výstupní vedení teplé vody a přívodní vedení f
studené vody (viz kapitola „Technické údaje / Rozměry a
připojení").
f Nezapomeňte, že v závislosti na napájecím tlaku budete pří- f
padně navíc potřebovat také tlakový redukční ventil.
f Cizí tělesa (např. okuje ze svařování, rez, písek, těsnící mate- f
riál atd.) snižují bezpečnost provozu tepelného čerpadla.
Rozvodný systém musíte před připojením tepelného čerpadla
řádně propláchnout.
f Dbejte na správné připojení výstupní a zpětné větve topení f
(viz kapitolu „Technické údaje / Rozměry a připojení").
f Proveďte tepelnou izolaci v souladu s platnými nařízeními. f
Difuze kyslíku
Věcné škody
!
Nepoužívejte otevřená topná zařízení a podlahová topení
s plastovými trubkami, neutěsněná proti difuzím kyslíku.
U podlahového topení s plastovými rozvody, neutěsněného proti
difuzím kyslíku, se může při difúzi kyslíku objevit na ocelových
částech topného zařízení koroze (např. na výměníku tepla zásob-
níku teplé vody, na akumulačních zásobnících, ocelových topných
tělesech nebo ocelových rozvodech).
Věcné škody
!
Zbytky koroze (např. usazeniny rzi) se mohou usazovat
v komponentech topného zařízení, zúžit průřezy a způ-
sobit tak ztráty výkonu nebo způsobit vypnutí z důvodu
poruchy.
102 | HSBB 3
Napájecí vedení
Podle provedení topného zařízení (tlakové ztráty) se může ma-
ximální přípustná délka vedení mezi přístrojem a tepelným čer-
padlem lišit.
f Vycházejte z orientační hodnoty 10 m u maximální délky ve- f
dení a 22–28 mm u průměru vedení.
f Chraňte vedení topné a vratné vody dostatečnou tepelnou f
izolací před mrazem.
f Proveďte tepelnou izolaci v souladu s platnými nařízeními. f
f Používejte pouze elektrická vedení odolná vůči povětrnosti. f
f Chraňte všechny napájecí rozvody instalační trubkou před f
vlhkostí, poškozením a zářením UV.
Příklad instalace
2
1 Potrubí topné vody
2 Tlakové hadice
11.4 Spojení s tepelným čerpadlem
Přístroj a tepelné čerpadlo se navzájem hydraulicky propojí potru-
bím vedoucím topnou vodu. K zabránění přenosu hluku se musí
přístroj připojit k tepelnému čerpadlu tlakovými hadicemi (to není
vyžadováno u WPL 15-25 A).
f Při dimenzování potrubí se řiďte následujícími pokyny: f
Disponibilní rozdíl tlaků
V případě překročení přípustné hodnoty mohou tlakové ztráty v
topném zařízení vést k nižšímu topnému výkonu.
f Při dimenzování potrubí zajistěte, aby nebyl překročen dis- f
ponibilní externí rozdíl tlaků (viz kapitolu „Technické údaje /
Tabulka údajů").
f Při výpočtu tlakových ztrát zohledněte výstupní a zpětné ve- f
dení a tlakovou ztrátu tepelného čerpadla. Tyto tlakové ztráty
musí být pokryty disponibilním rozdílem tlaků.
1
