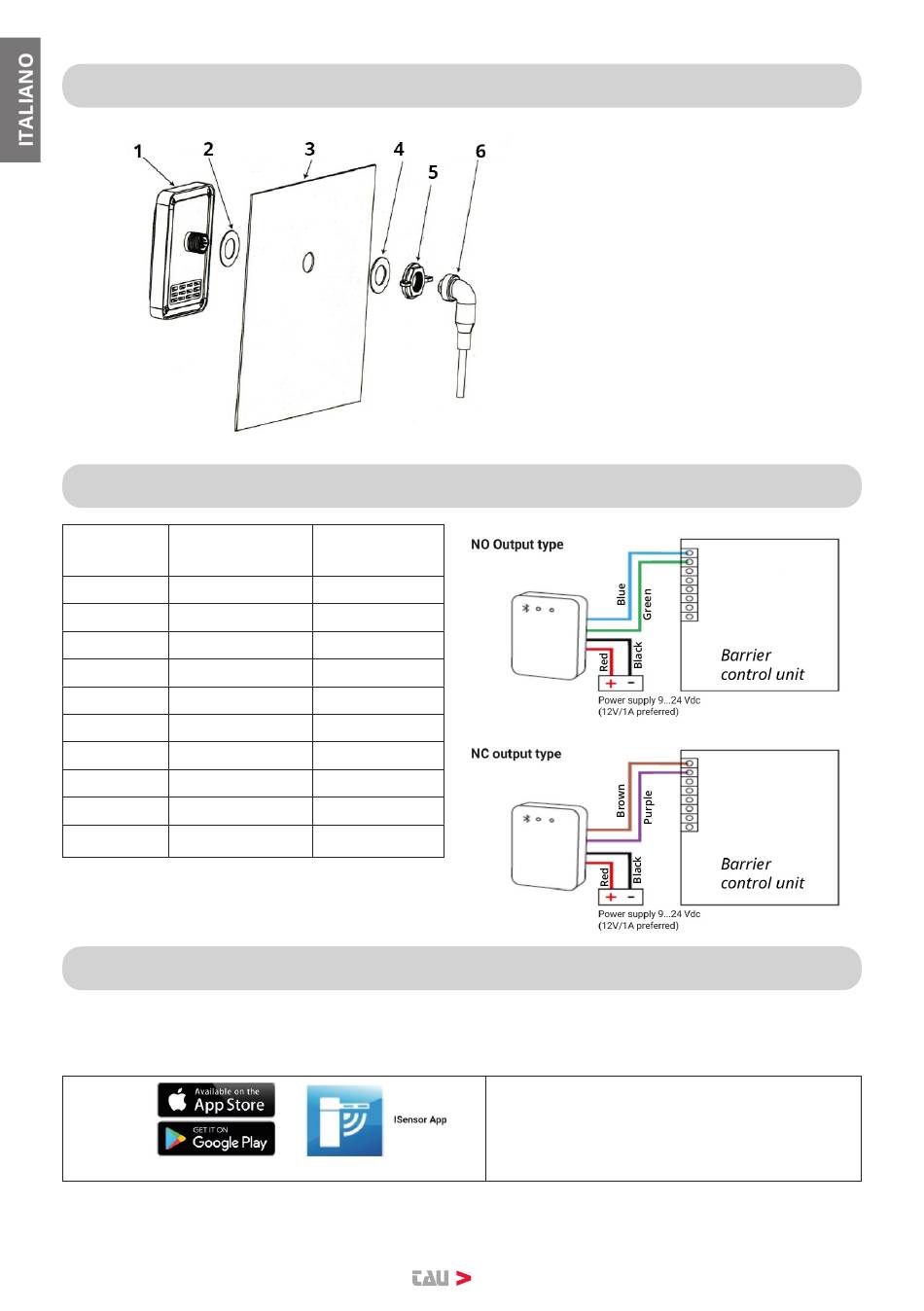

5. PROCEDURA DI ASSEMBLAGGIO DEL RADAR

fig. 4

6. CABLAGGI RADAR

ID Colore
9-24V Rosso
GND Nero
B- / RX Bianco
A+ / TX Grigio
NO 1 Blu
NO 1 Verde
NC 2 Marrone
NC 2 Viola
INPUT Arancione
GND Giallo

7. DETTAGLI DELL'APP E DOWNLOAD

Download
L'app ISensor può essere scaricata gratuitamente dall'Apple Store e dal Google Play
Store.
fig. 6
Descrizione
+
-
RS485 B-
RS485 A+
NO 1
NO 1
NC 2
NC 2
Spare
Spare
fig. 5
Password
Password utente: 88888888 (8 volte su
8). La password può essere modificata
con altre 8 cifre (solo numeri).
Per garantire il corretto funziona-
mento, assicurarsi di installare il
radar esattamente come descritto.
Si prega di utilizzare il materiale
fornito a questo scopo:
1. Radar;
2. Guarnizione di tenuta in gomma;
3. Corpo dell'armadietto o staffa in
dotazione;
4. Guarnizione metallica;
5. Dado M16;
6. Cavo di collegamento.
6
COM
Vehicle detector signal
COM
Vehicle detector signal
