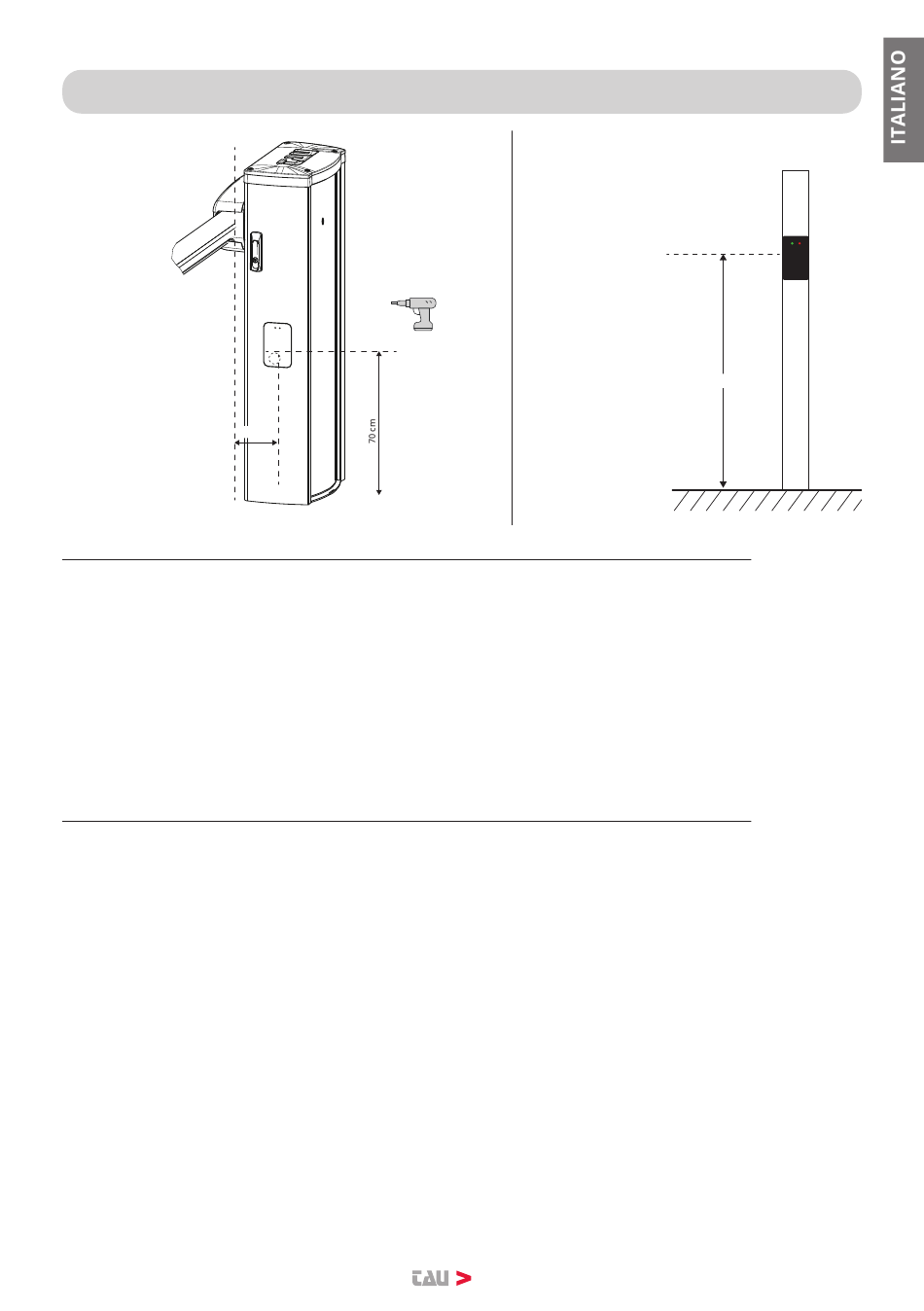

4. ISTRUZIONI DI INSTALLAZIONE PER LA BARRIERA

Installation position
for LUXE-S
(directly attached
to the cabinet)
20-30 cm
Installazione nell'armadietto, senza l'utilizzo della staffa in dotazione:
1. Praticare un foro da 18 mm sul mobile della barriera, sul lato della barra. Rispettare
la quota prima di forare (fig.2);
ATTENZIONE: assicurarsi che gli organi in movimento , dentro la barriera, non
interferiscano con il cavo del radar, altrimenti posizionarlo con una TOWER2F;
2. Il foro deve essere praticato ad un'altezza standard di 70 cm;
- In caso di passaggio di mezzi pesanti, la foratura deve essere effettuata a 80 cm.
3. La distanza tra il radar e il braccio deve essere di 20-30 cm.
Installazione nell'armadietto, senza l'utilizzo della staffa in dotazione:
In caso di installazione con la staffa in dotazione, sarà possibile orientare il radar
sull'asse orizzontale o verticale, a seconda del fissaggio della staffa.
In questo caso sarà possibile fissare direttamente la staffa nell'armadietto prestando
attenzione alla tipologia di viti utilizzate: non devono toccare gli organi in movimento
(devono essere corte).
Installation position
for LUXE-M and LUXE
(Attached to an
external column)
fig. 3
fig. 2
5
70 cm
