4. INSTRUCTIONS D'INSTALLATION DE LA BARRIÈRE

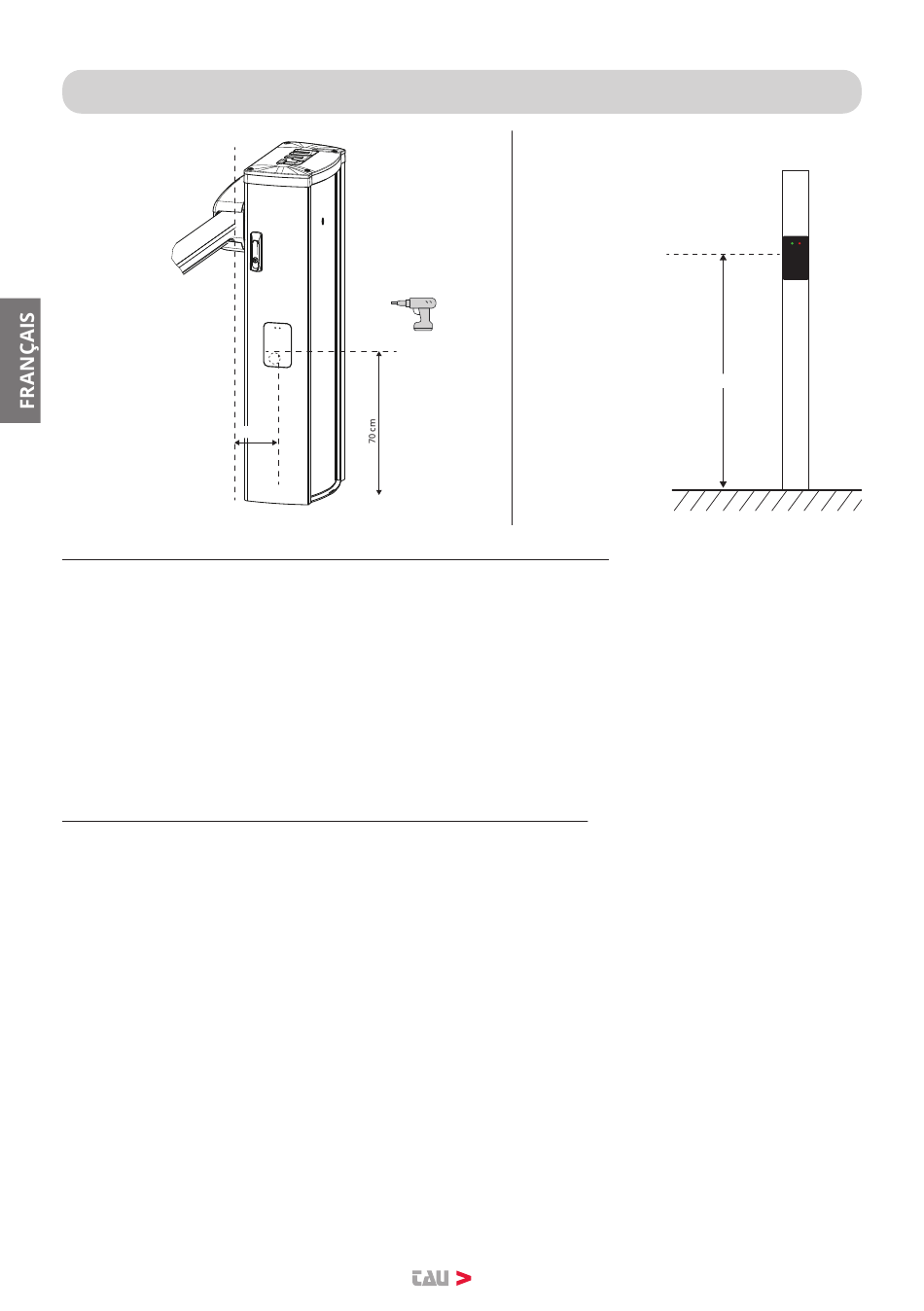

Installation position
for LUXE-S
(directly attached
to the cabinet)
20-30 cm
Installation dans l'armoire, sans utiliser l' étrier fourni :
1. Percez un trou de 18 mm dans le coffret barrière, côté lisse. Respecter le quota
avant le forage (fig.2) ;
ATTENTION : s'assurer que les pièces mobiles à l'intérieur de la barrière n'inter-
fèrent pas avec le câble radar, sinon positionnez-le avec un TOWER2F ;
2. Le trou doit être percé à une hauteur standard de 70 cm ;
- En cas de passage de véhicules lourds, le perçage doit être réalisé à 80 cm.
3. La distance entre le radar et la lisse doit être de 20 à 30 cm.
Installation dans l'armoire, à l'aide de l' étrier fourni :
En cas d'installation avec l' étrier fourni, il sera possible d'orienter le radar sur l'axe
horizontal ou vertical, selon la fixation du support.
Dans ce cas, il sera possible de fixer le support directement dans l'armoire, en faisant
attention au type des vis utilisées : elles ne doivent pas toucher les parties mobiles
(elles doivent être courtes).
Installation position
for LUXE-M and LUXE
(Attached to an
external column)
fig. 3
fig. 2
30
70 cm
