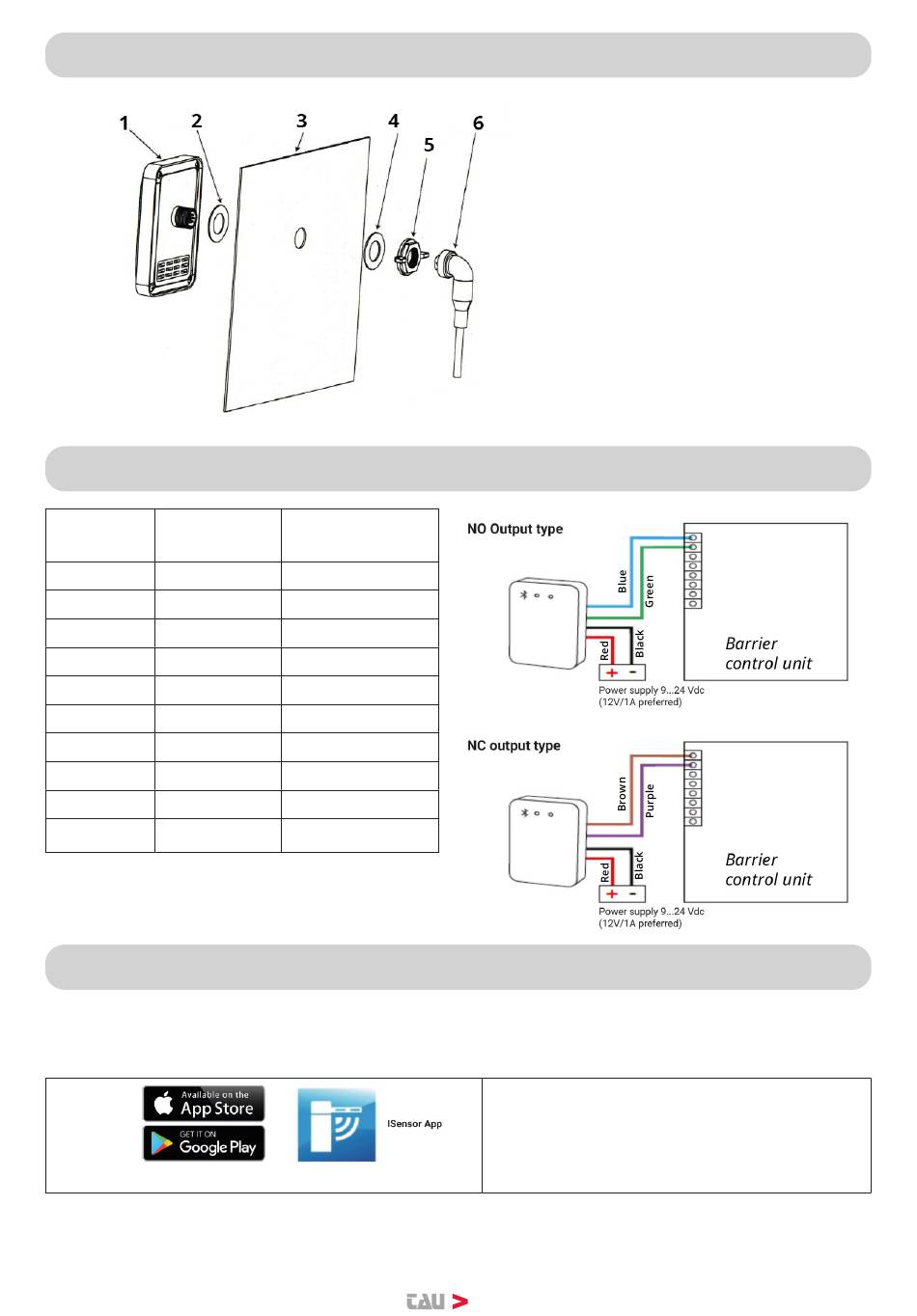

5. PROCEDIMIENTO DE MONTAJE DEL RADAR

fig. 4

6. CABLEADO DE RADAR

ID Color
9-24V Rojo
GND Negro
B- / RX Blanco
A+ / TX Gris
NO 1 Azul
NO 1 Verde
NC 2 Marrón
NC 2 Púrpura
INPUT Naranja
GND Amarillo
7. DETALLES DE APLICACIÓN Y DESCARGA
Descarga
La aplicación ISensor se puede descargar de forma gratuita en el Apple Store y en el
Google Play Store.
fig. 6
Descripción
+
-
RS485 B-
RS485 A+
NO 1
NO 1
NC 2
NC 2
Spare
Spare
fig. 5
Para garantizar el correcto funcio-
namiento, asegúrese de instalar el
radar exactamente como se descri-
be. Utilice el material proporciona-
do para este fin:
1. Radar;
2. Junta de goma;
3. Cuerpo del armario o soporte
suministrado;
4. Junta metálica;
5. Tuerca M16;
6. Cable de conexión.,
Contraseña
Contraseña de usuario: 88888888 (8
veces sobre 8). La contraseña se pue-
de cambiar con otros 8 dígitos (solo
números).
56
COM
Vehicle detector signal
COM
Vehicle detector signal
