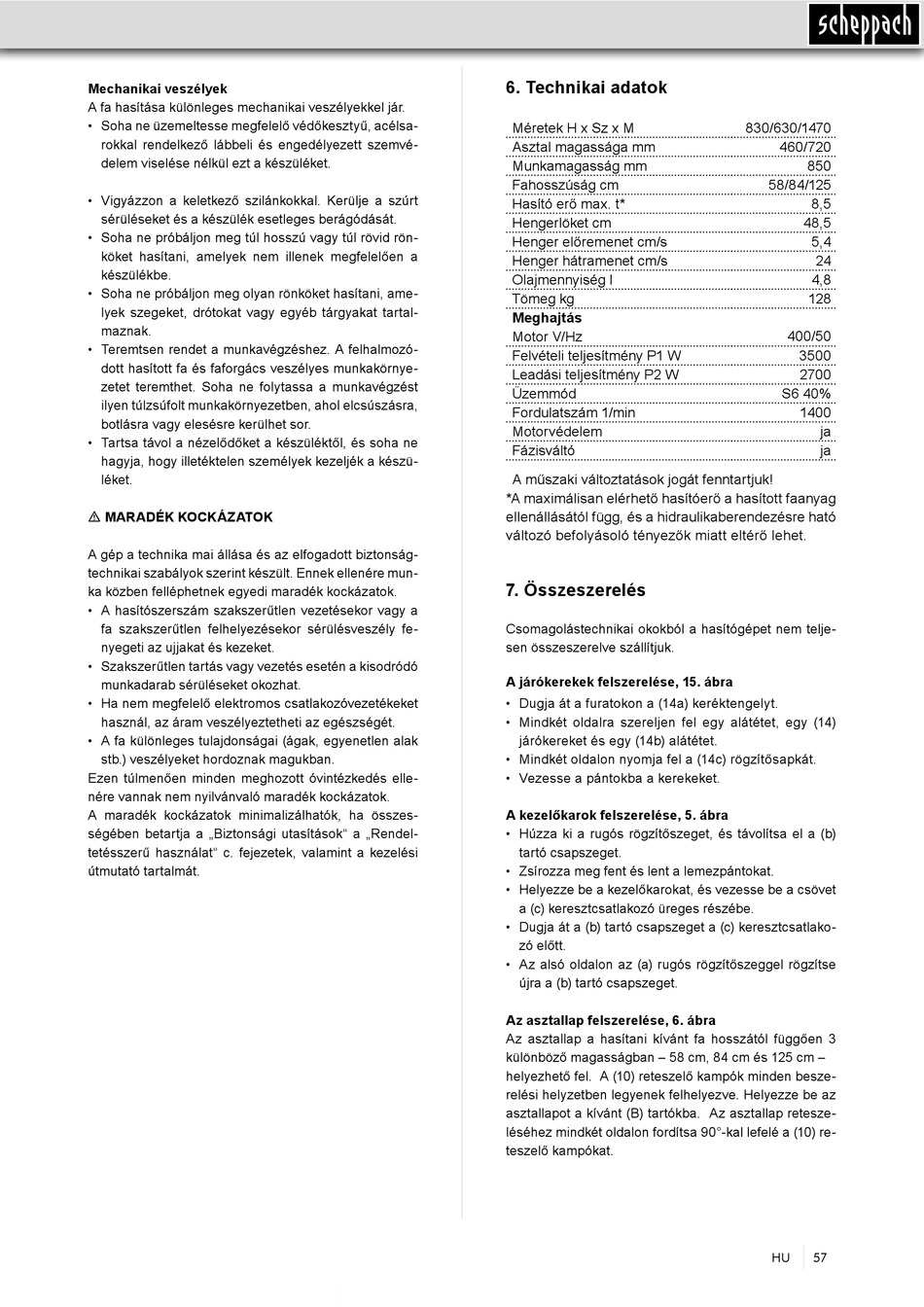

Mechanikai veszélyek
A fa hasítása különleges mechanikai veszélyekkel jár.
• Soha ne üzemeltesse megfelelő védőkesztyű, acélsa-
rokkal rendelkező lábbeli és engedélyezett szemvé-
delem viselése nélkül ezt a készüléket.
• Vigyázzon a keletkező szilánkokkal. Kerülje a szúrt
sérüléseket és a készülék esetleges berágódását.
• Soha ne próbáljon meg túl hosszú vagy túl rövid rön-
köket hasítani, amelyek nem illenek megfelelően a
készülékbe.
• Soha ne próbáljon meg olyan rönköket hasítani, ame-
lyek szegeket, drótokat vagy egyéb tárgyakat tartal-
maznak.
• Teremtsen rendet a munkavégzéshez. A felhalmozó-
dott hasított fa és faforgács veszélyes munkakörnye-
zetet teremthet. Soha ne folytassa a munkavégzést
ilyen túlzsúfolt munkakörnyezetben, ahol elcsúszásra,
botlásra vagy elesésre kerülhet sor.
• Tartsa távol a nézelődőket a készüléktől, és soha ne
hagyja, hogy illetéktelen személyek kezeljék a készü-
léket.
m MARADÉK KOCKÁZATOK
A gép a technika mai állása és az elfogadott biztonság-
technikai szabályok szerint készült. Ennek ellenére mun-
ka közben felléphetnek egyedi maradék kockázatok.
• A hasítószerszám szakszerűtlen vezetésekor vagy a
fa szakszerűtlen felhelyezésekor sérülésveszély fe-
nyegeti az ujjakat és kezeket.
• Szakszerűtlen tartás vagy vezetés esetén a kisodródó
munkadarab sérüléseket okozhat.
• Ha nem megfelelő elektromos csatlakozóvezetékeket
használ, az áram veszélyeztetheti az egészségét.
• A fa különleges tulajdonságai (ágak, egyenetlen alak
stb.) veszélyeket hordoznak magukban.
Ezen túlmenően minden meghozott óvintézkedés elle-
nére vannak nem nyilvánvaló maradék kockázatok.
A maradék kockázatok minimalizálhatók, ha összes-
ségében betartja a „Biztonsági utasítások" a „Rendel-
tetésszerű használat" c. fejezetek, valamint a kezelési
útmutató tartalmát.

6. Technikai adatok

Méretek H x Sz x M
Asztal magassága mm
Munkamagasság mm
Fahosszúság cm
Hasító erő max. t*
Hengerlöket cm
Henger előremenet cm/s
Henger hátramenet cm/s
Olajmennyiség l
Tömeg kg
Meghajtás
Motor V/Hz
Felvételi teljesítmény P1 W
Leadási teljesítmény P2 W
Üzemmód
Fordulatszám 1/min
Motorvédelem
Fázisváltó
A műszaki változtatások jogát fenntartjuk!
*A maximálisan elérhető hasítóerő a hasított faanyag
ellenállásától függ, és a hidraulikaberendezésre ható
változó befolyásoló tényezők miatt eltérő lehet.
7. Összeszerelés
Csomagolástechnikai okokból a hasítógépet nem telje-
sen összeszerelve szállítjuk.
A járókerekek felszerelése, 15. ábra
• Dugja át a furatokon a (14a) keréktengelyt.
• Mindkét oldalra szereljen fel egy alátétet, egy (14)
járókereket és egy (14b) alátétet.
• Mindkét oldalon nyomja fel a (14c) rögzítősapkát.
• Vezesse a pántokba a kerekeket.
A kezelőkarok felszerelése, 5. ábra
• Húzza ki a rugós rögzítőszeget, és távolítsa el a (b)
tartó csapszeget.
• Zsírozza meg fent és lent a lemezpántokat.
• Helyezze be a kezelőkarokat, és vezesse be a csövet
a (c) keresztcsatlakozó üreges részébe.
• Dugja át a (b) tartó csapszeget a (c) keresztcsatlako-
zó előtt.
• Az alsó oldalon az (a) rugós rögzítőszeggel rögzítse
újra a (b) tartó csapszeget.
Az asztallap felszerelése, 6. ábra
Az asztallap a hasítani kívánt fa hosszától függően 3
különböző magasságban – 58 cm, 84 cm és 125 cm –
helyezhető fel. A (10) reteszelő kampók minden besze-
relési helyzetben legyenek felhelyezve. Helyezze be az
asztallapot a kívánt (B) tartókba. Az asztallap retesze-
léséhez mindkét oldalon fordítsa 90°-kal lefelé a (10) re-
teszelő kampókat.
830/630/1470
460/720
850
58/84/125
8,5
48,5
5,4
24
4,8
128
400/50
3500
2700
S6 40%
1400
ja
ja
