Dometic TEC30D EV Montageanleitung Seite 43

TEC30D EV

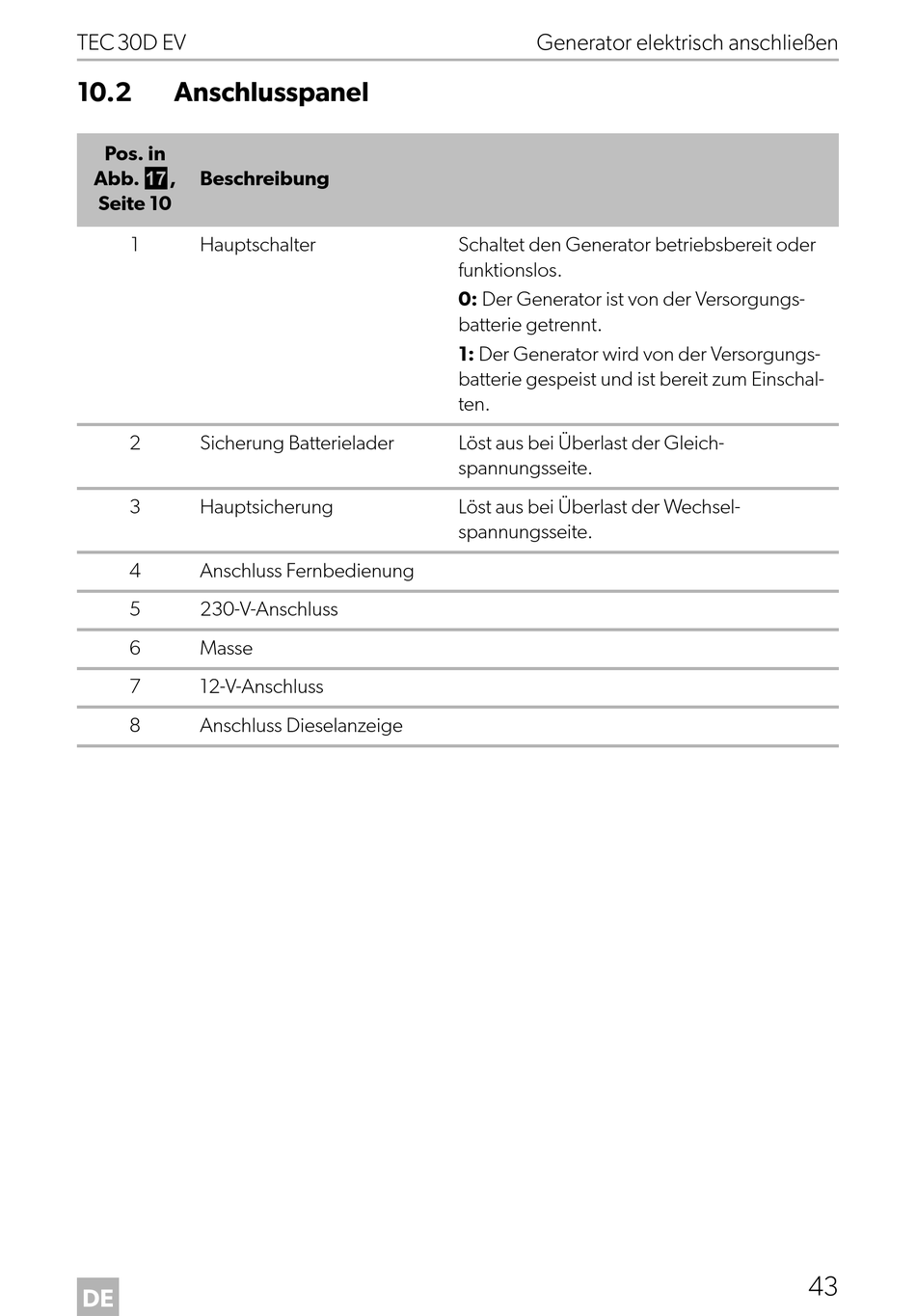

10.2 Anschlusspanel
Pos. in
Abb. g,
Beschreibung
Seite 10
1 Hauptschalter
2 Sicherung Batterielader
3 Hauptsicherung
4 Anschluss Fernbedienung
5 230-V-Anschluss
6 Masse
7 12-V-Anschluss
8 Anschluss Dieselanzeige
DE
Generator elektrisch anschließen
Schaltet den Generator betriebsbereit oder
funktionslos.
0: Der Generator ist von der Versorgungs-
batterie getrennt.
1: Der Generator wird von der Versorgungs-
batterie gespeist und ist bereit zum Einschal-
ten.
Löst aus bei Überlast der Gleich-
spannungsseite.
Löst aus bei Überlast der Wechsel-
spannungsseite.
43
