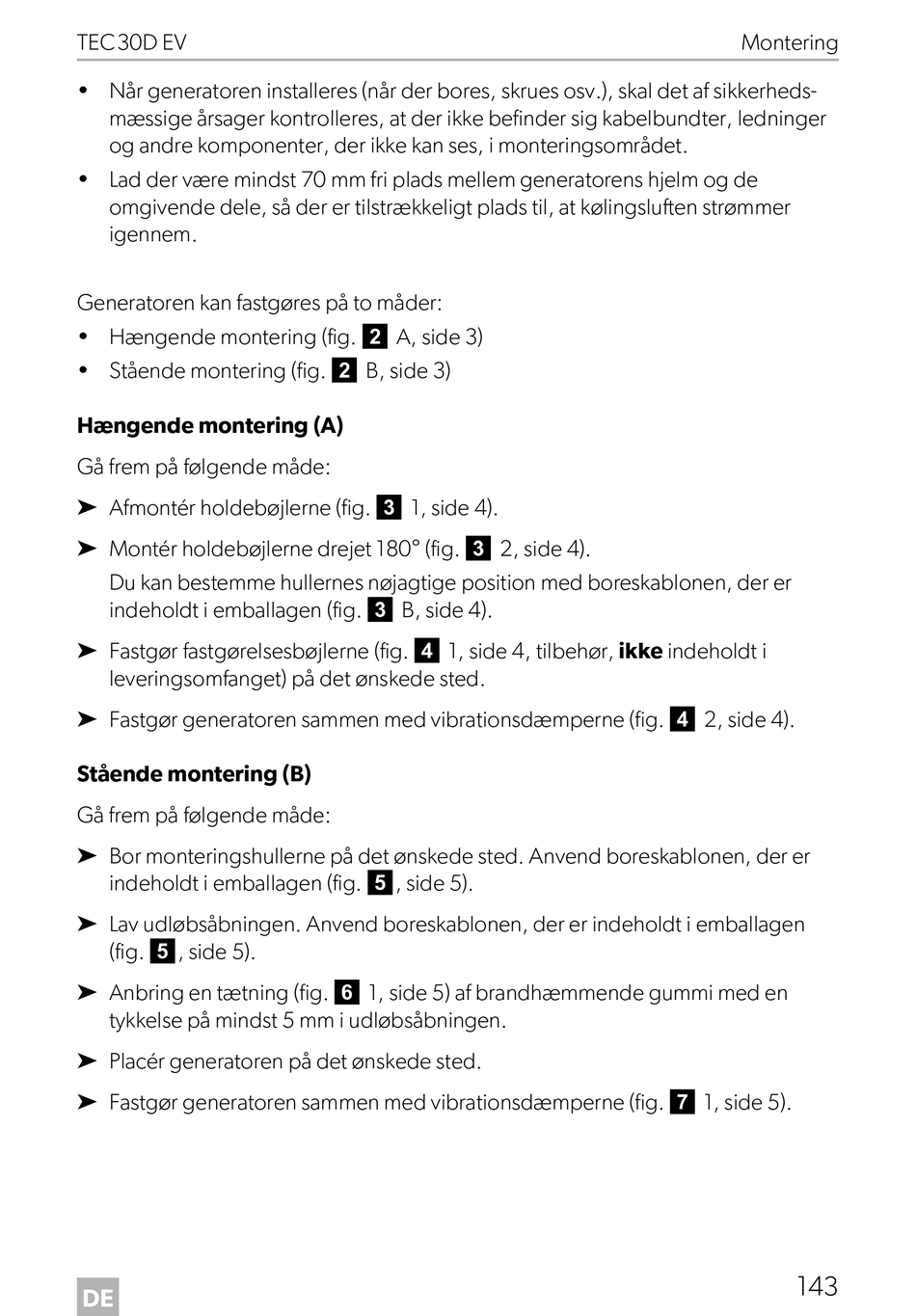

Dometic TEC30D EV Montageanleitung Seite 143

TEC30D EV
• Når generatoren installeres (når der bores, skrues osv.), skal det af sikkerheds-
mæssige årsager kontrolleres, at der ikke befinder sig kabelbundter, ledninger
og andre komponenter, der ikke kan ses, i monteringsområdet.
• Lad der være mindst 70 mm fri plads mellem generatorens hjelm og de
omgivende dele, så der er tilstrækkeligt plads til, at kølingsluften strømmer
igennem.
Generatoren kan fastgøres på to måder:
• Hængende montering (fig. 2 A, side 3)
• Stående montering (fig. 2 B, side 3)
Hængende montering (A)
Gå frem på følgende måde:
➤ Afmontér holdebøjlerne (fig. 3 1, side 4).
➤ Montér holdebøjlerne drejet 180° (fig. 3 2, side 4).
Du kan bestemme hullernes nøjagtige position med boreskablonen, der er
indeholdt i emballagen (fig. 3 B, side 4).
➤ Fastgør fastgørelsesbøjlerne (fig. 4 1, side 4, tilbehør, ikke indeholdt i
leveringsomfanget) på det ønskede sted.
➤ Fastgør generatoren sammen med vibrationsdæmperne (fig. 4 2, side 4).
Stående montering (B)
Gå frem på følgende måde:
➤ Bor monteringshullerne på det ønskede sted. Anvend boreskablonen, der er
indeholdt i emballagen (fig. 5, side 5).
➤ Lav udløbsåbningen. Anvend boreskablonen, der er indeholdt i emballagen
(fig. 5, side 5).
➤ Anbring en tætning (fig. 6 1, side 5) af brandhæmmende gummi med en
tykkelse på mindst 5 mm i udløbsåbningen.
➤ Placér generatoren på det ønskede sted.
➤ Fastgør generatoren sammen med vibrationsdæmperne (fig. 7 1, side 5).
