• Insérez le capteur de précipitations dans sa fixation. Il
maintient aussi automatiquement la bascule compteuse.
Il n´existe qu´une seule orientation correcte ; le câble
du capteur de quantité de pluie et l´aimant de la bas-
cule compteuse doivent être sur le même côté, le
taquet en plastique sur l´autre côté doit être introduit
dans la fixation. Voir le cercle sur la figure à droite.
• Placez le collecteur en partant du haut sur le support du capteur et encliquetez-le en effectuant une rota-
tion à gauche.
• Faites coulissez vers le haut la partie inférieure du boîtier du capteur de quantité de pluie et verrouillez-la
en effectuant une rotation à droite jusqu´à ce qu´elle s´enclenche.
Les orifices d´évacuation situés dans la partie inférieure du boîtier doivent être tournés vers
l´extérieur afin d´éviter que l´eau ne coule sur les tiges de métal.
82

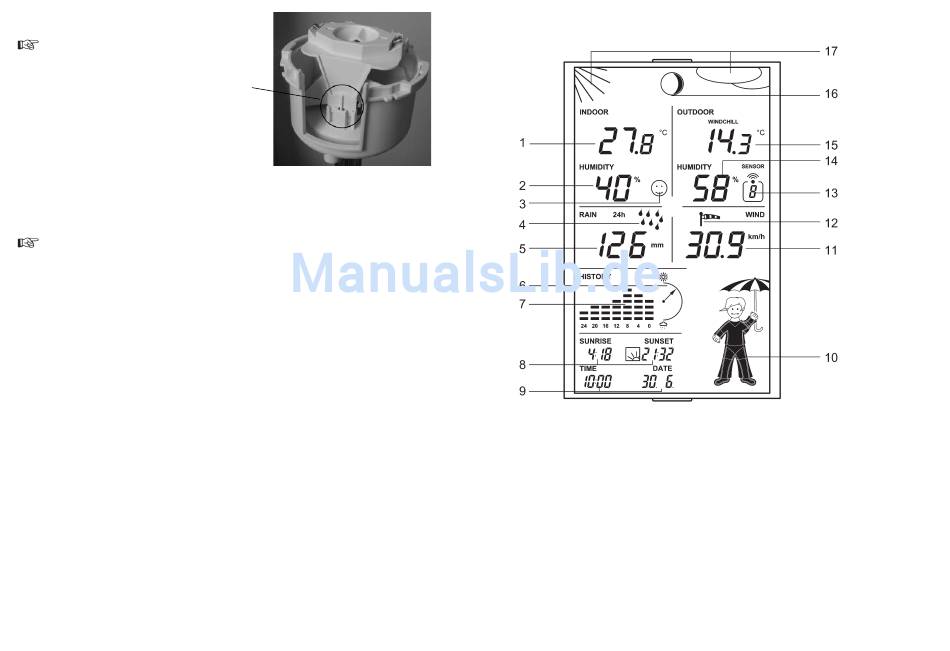

8. Anzeigen des LC-Displays

1 Aktuelle Innen-Temperatur
2 Aktuelle Innen-Luftfeuchte
3 Komfortzonen-Indikator (für Anzeige angenehmes/unangenehmes Klima)
4 Anzeige für Regen
5 Regenmenge (in der Abbildung oben Anzeige der Regenmenge der letzten 24 Stunden)
6 Luftdruck-Tendenzanzeige
7 Grafische Verlaufsanzeige (Historie), je nach ausgewählter Einheit (Abbildung oben: Luftdruck)
8 Sonnen-Aufgangszeit (Sunrise) und Sonnen-Untergangszeit (Sunset)
9 Zeit- und Datumsanzeige
10 Animiertes Symbol "Wetter-Willi"
11 Momentane Windgeschwindigkeit
12 Symbol für die Windstärke
13 Sensornummer (bei Anwahl des Kombisensors erfolgt hier keine Anzeige)
14 Aktueller Luftfeuchte-Wert des ausgewählten Außensensors
15 Aktueller Temperatur-Wert des ausgewählten Außensensors
16 Symbol für die Mondphase
17 Symbole für die Wettervorhersage (sonnig, heiter, bewölkt, regnerisch)
