MI 3321 MultiservicerXA

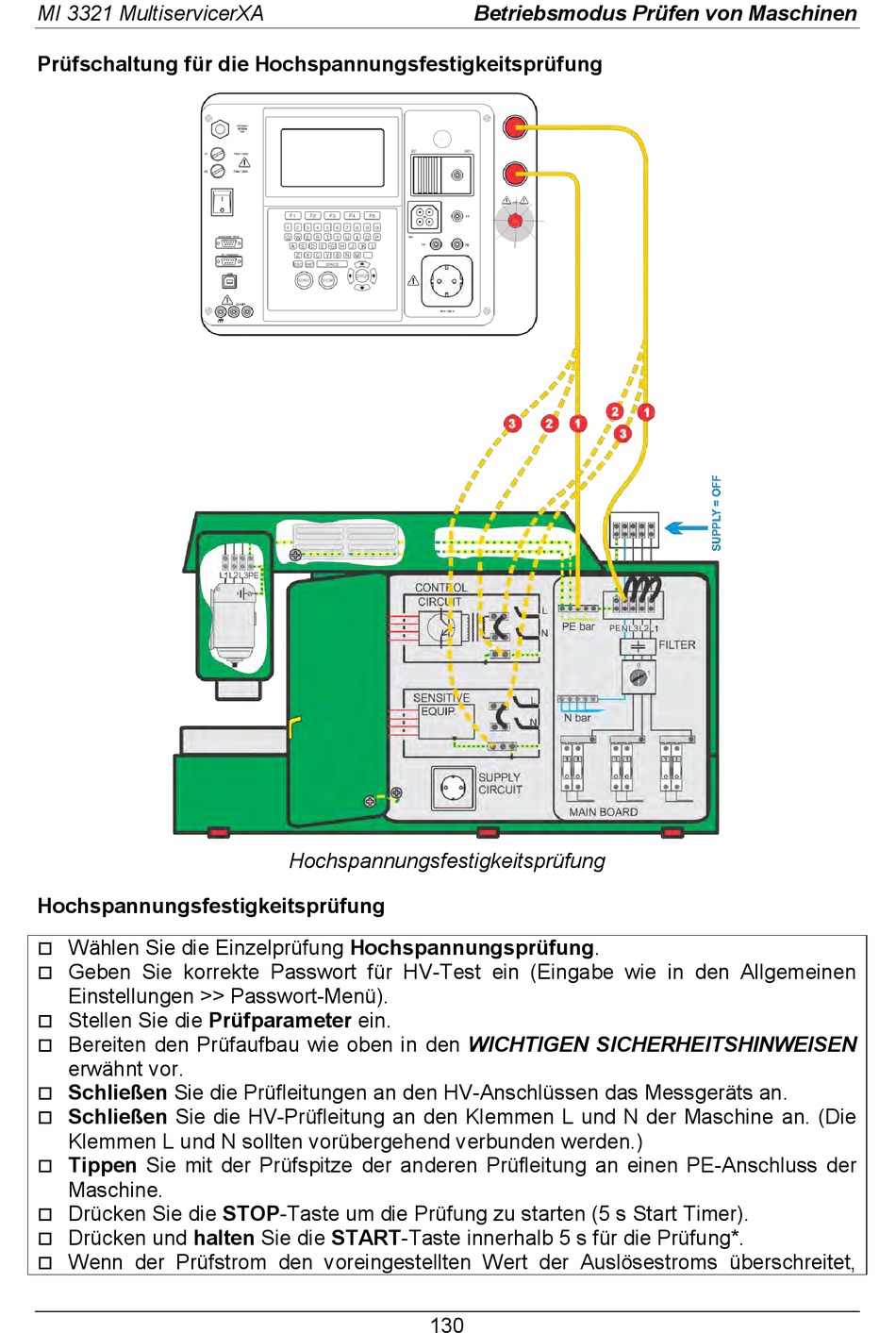

Prüfschaltung für die Hochspannungsfestigkeitsprüfung
Hochspannungsfestigkeitsprüfung
Wählen Sie die Einzelprüfung Hochspannungsprüfung.
Geben Sie korrekte Passwort für HV-Test ein (Eingabe wie in den Allgemeinen
Einstellungen >> Passwort-Menü).
Stellen Sie die Prüfparameter ein.
Bereiten den Prüfaufbau wie oben in den WICHTIGEN SICHERHEITSHINWEISEN
erwähnt vor.
Schließen Sie die Prüfleitungen an den HV-Anschlüssen das Messgeräts an.
Schließen Sie die HV-Prüfleitung an den Klemmen L und N der Maschine an. (Die
Klemmen L und N sollten vorübergehend verbunden werden.)
Tippen Sie mit der Prüfspitze der anderen Prüfleitung an einen PE-Anschluss der
Maschine.
Drücken Sie die STOP-Taste um die Prüfung zu starten (5 s Start Timer).
Drücken und halten Sie die START-Taste innerhalb 5 s für die Prüfung*.
Wenn der Prüfstrom den voreingestellten Wert der Auslösestroms überschreitet,
Hochspannungsfestigkeitsprüfung
130
Betriebsmodus Prüfen von Maschinen
