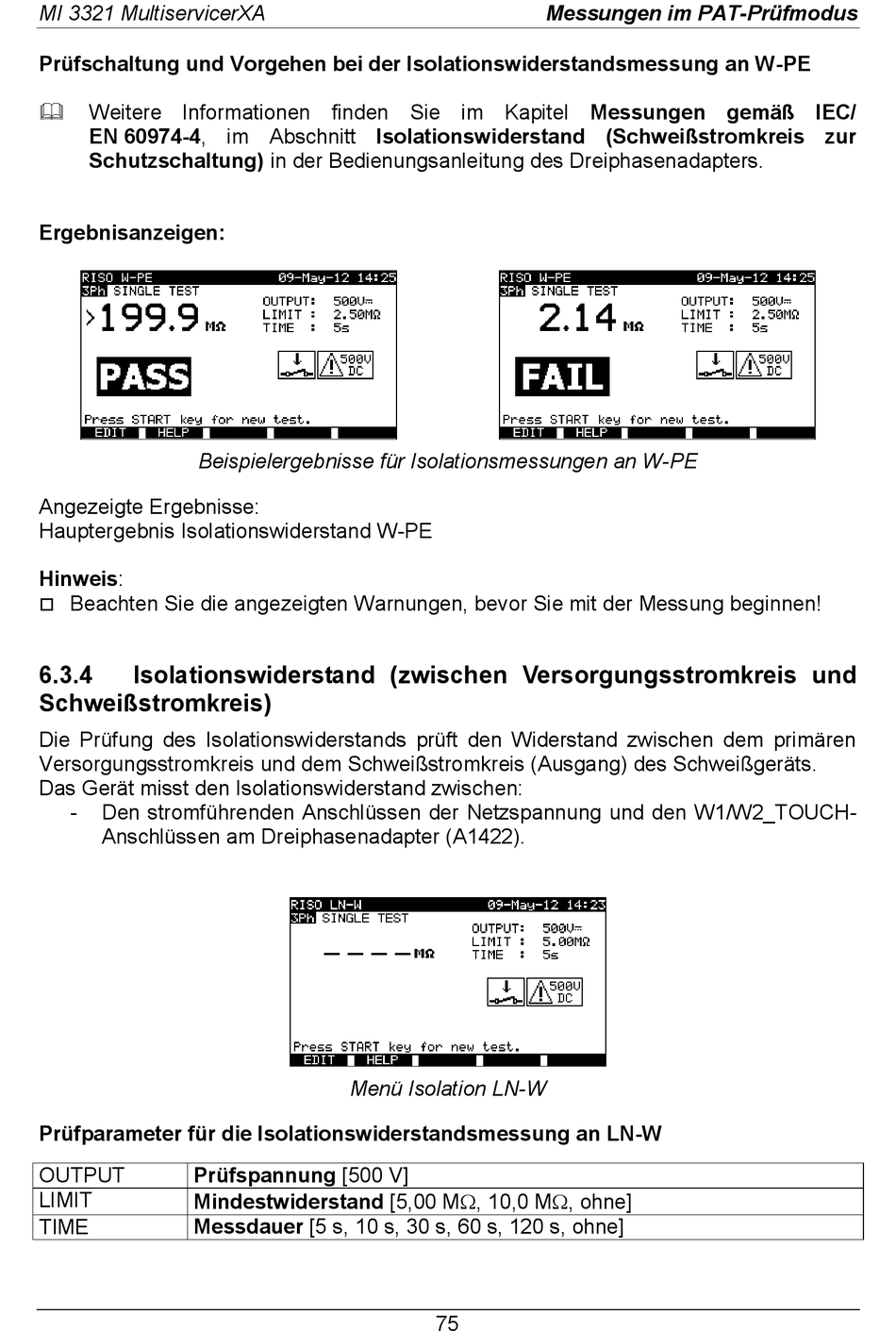

Prüfschaltung und Vorgehen bei der Isolationswiderstandsmessung an W-PE
Weitere Informationen finden Sie im Kapitel Messungen gemäß IEC/
EN 60974-4, im Abschnitt Isolationswiderstand (Schweißstromkreis zur
Schutzschaltung) in der Bedienungsanleitung des Dreiphasenadapters.
Ergebnisanzeigen:
Beispielergebnisse für Isolationsmessungen an W-PE
Angezeigte Ergebnisse:
Hauptergebnis Isolationswiderstand W-PE
Hinweis:
Beachten Sie die angezeigten Warnungen, bevor Sie mit der Messung beginnen!
6.3.4
Isolationswiderstand (zwischen Versorgungsstromkreis und
Schweißstromkreis)
Die Prüfung des Isolationswiderstands prüft den Widerstand zwischen dem primären
Versorgungsstromkreis und dem Schweißstromkreis (Ausgang) des Schweißgeräts.
Das Gerät misst den Isolationswiderstand zwischen:
-
Den stromführenden Anschlüssen der Netzspannung und den W1/W2_TOUCH-
Anschlüssen am Dreiphasenadapter (A1422).
Prüfparameter für die Isolationswiderstandsmessung an LN-W
Prüfspannung [500 V]
OUTPUT
LIMIT
Mindestwiderstand [5,00 M, 10,0 M, ohne]
TIME
Messdauer [5 s, 10 s, 30 s, 60 s, 120 s, ohne]
Menü Isolation LN-W
75
Messungen im PAT-Prüfmodus
