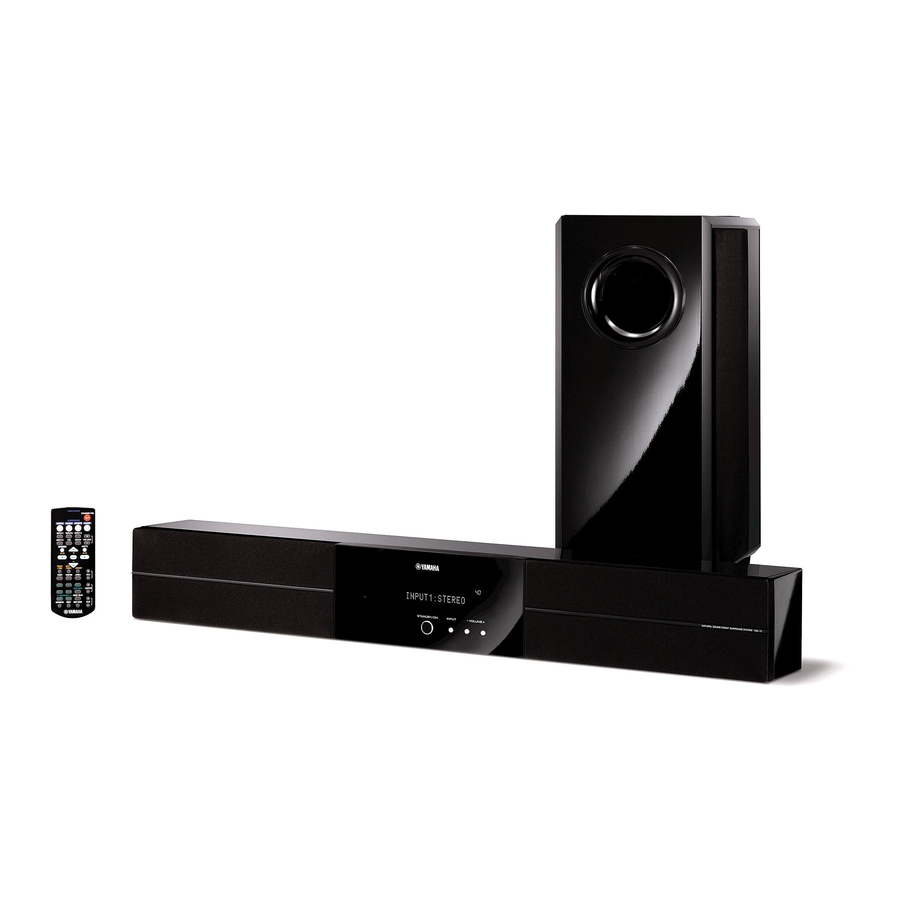

Yamaha YAS-81 Bedienungsanleitung

Front surround system (center system+subwoofer/system control)

Werbung

Inhaltsverzeichnis
G
Front Surround System
(CENTER SYSTEM + SUBWOOFER/SYSTEM CONTROL)
Système Surround Frontal
(SYSTEME CENTRAL + HAUT-PARLEUR D'EXTREMES-GRAVES/
COMMANDE SYSTEME)
YAS-71/YAS-81
(YAS-71CU + YAS-71SPX/
YAS-81CU + YAS-81SPX)
OWNER'S MANUAL
MODE D'EMPLOI
BEDIENUNGSANLEITUNG
BRUKSANVISNING
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
GEBRUIKSAANWIJZING
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
