Messung mit dem Cursor
3.2 Signalgenerator

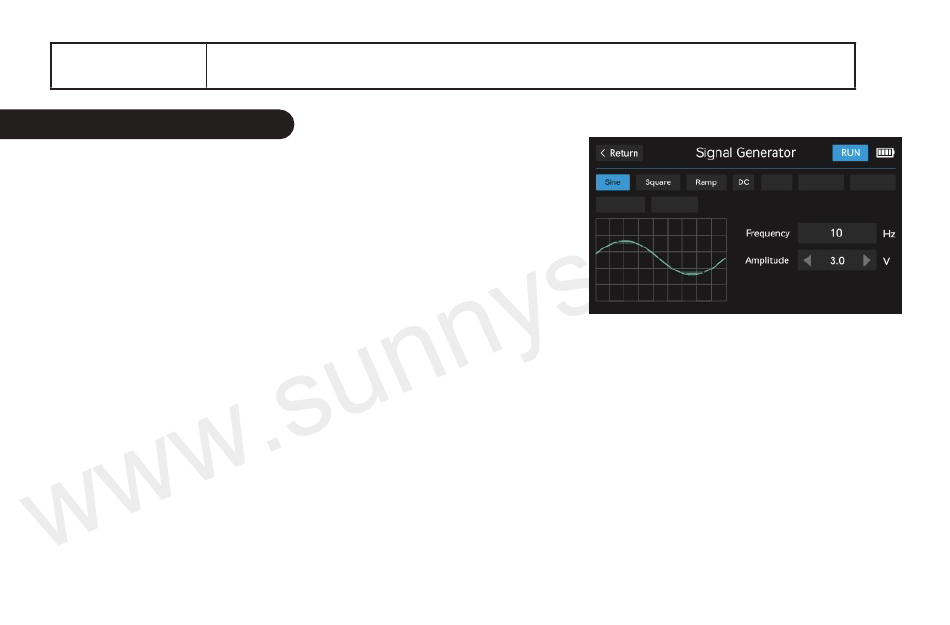

▶3.2.1 Benutzeroberfläche des Signalgenerators Die
Benutzeroberfläche für die Einstellung des Signalgenerators
gelangen Sie durch Drücken der Taste „DDS" auf dem Bedienfeld oder durch Klicken auf
Taste „DDS" auf dem Bildschirm. Das Oszilloskop wechselt in die
Einstellungen des Signalgenerators.
① Auswahl der Wellenform (9 Typen): Sinus, Rechteck, Dreieck, Gleichstrom,
Rauschen, Halbwelle, Vollwelle, positive Treppe,
Negative Treppe. Benutzer können durch Antippen der entsprechenden Option zwischen den Wellenformen auf der Grundlage der
Testbedingungen umschalten
.
② Einstellung der Wellenformparameter: Wählen Sie den Parameter aus, den Sie einstellen möchten. Nach dem Antippen wird eine
Eingabeoberfläche angezeigt, in der Sie den gewünschten Wert für den Parameter eingeben können.
③ Anzeige des Verlaufs: Zeigt den aktuell ausgewählten Verlauf grafisch an. Wenn diese Funktion aktiviert ist, leuchtet die
Hintergrundbeleuchtung der Taste; wenn sie deaktiviert ist, ist das Verlaufssymbol grau und die Hintergrundbeleuchtung ausgeschaltet.
√
Positiv gestuft
Negativ-Treppenprofil
© Sunnysoft s.r.o., Vertrieb
Rausch
, Halbwelle , Vollwelle
