➃ Triggereinstellungen: Ermöglicht die Konfiguration der Triggereinstellungen für CH1/CH2, einschließlich des Triggermodus (Auto, Normal,
Single) und der Flankenselektion.
⑤ Frequenzzähleranzeige: Zeigt die Frequenz des gemessenen Signals an.
⑥ Triggerstatus anzeigen: Der Status umfasst Trig'd, Wait, ROLL, Auto, Stop und Ready.
⑦ Kanaleinstellungen: Ermöglicht weitere Konfigurationen für CH1/CH2, wie z. B. Ein-/Ausschalten des Displays, Dämpfungsverhältnis der
Sonde, Spannungsbereich, Verbindungsmodus (AC/DC), Bandbreitenbegrenzung usw.
Ⓑ Signalquelleneinstellungen: Dient zur Ausgabe verschiedener Arten von Wellenformsignalen. Benutzer können Parameter wie Frequenz und
Wellenformtyp anpassen, um das gewünschte Testsignal zu erzeugen.
⑥ Multimeter-Einstellung: Unterstützt das Umschalten zwischen den Messmodi Spannung, Strom und Widerstand. Unterstützt
automatische Messungen. Die gemessenen Werte werden direkt angezeigt, was bei der Analyse der elektrischen Eigenschaften des Signals
hilfreich ist.
▶ 3.1.2 Vertikales System

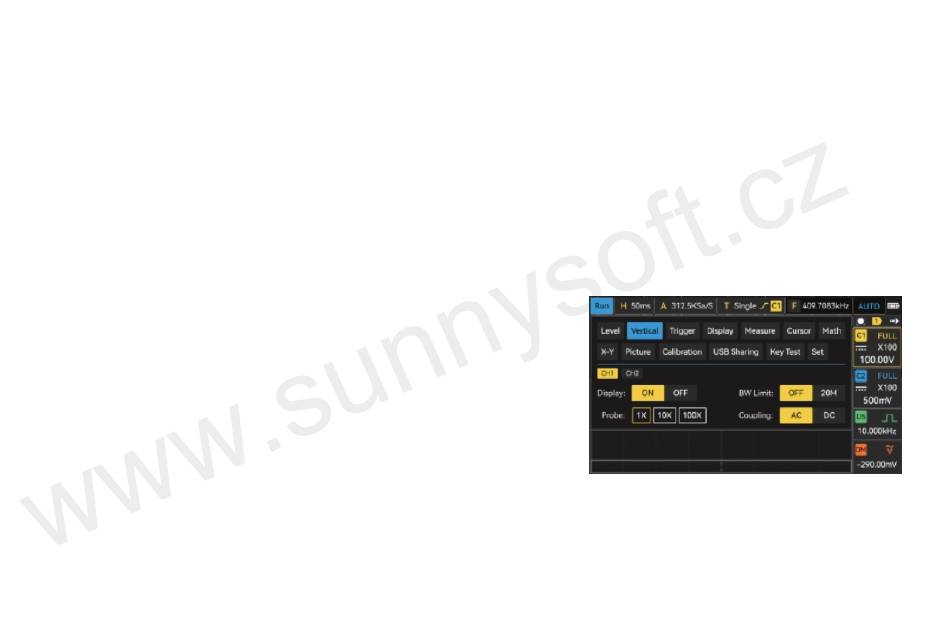

Das vertikale System ist ein wichtiger Bestandteil des Oszilloskops, der zur
Steuerung und Einstellung der Signalanzeige dient.
Bei einem Zweikanal-Oszilloskop verfügt jeder Kanal über unabhängige
Einstellungen. Benutzer können Anpassungen vornehmen, indem sie auf die
entsprechenden Funktionstasten auf dem Bildschirm tippen oder die Tasten
CH1/CH2 verwenden.
