▶ 3.1.5 Merjenje
Merilne funkcije osciloskopa lahko natančno določijo različne parametre
vhodnega signala in zagotovijo ključne podatke za analizo signala. Spodaj je

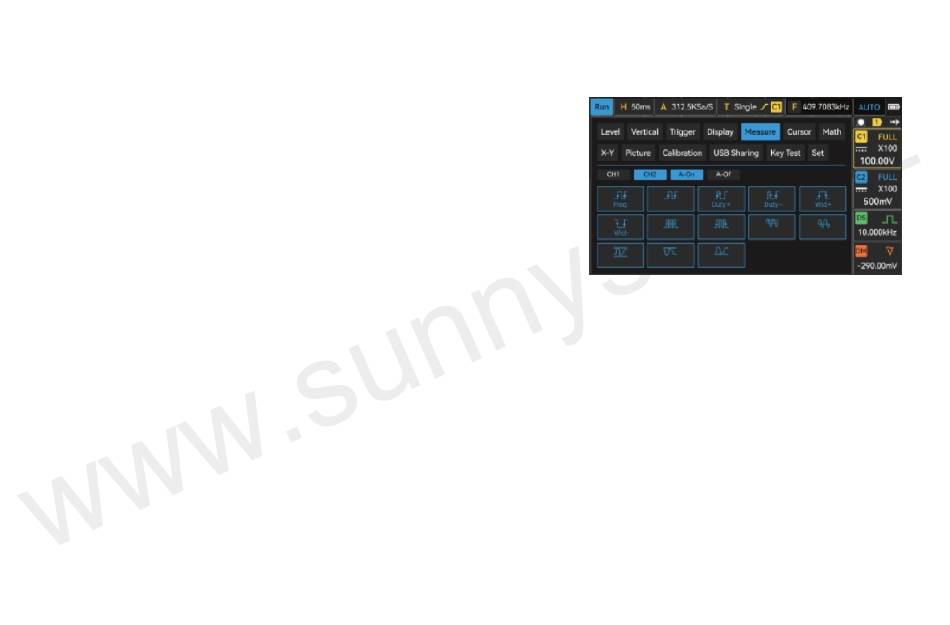

podroben opis merilnih funkcij, prikazanih na zaslonu:
① Vstopite v meni merjenja: pritisnite gumb »Merjenje« na plošči ali prek
gumba za nastavitve kanala odprite meni nastavitev merjenja.
② Izbiranje kanala: Izberite kanal, za katerega želite konfigurirati
nastavitve merjenja.
③ Pokaži vse / Skrij vse
•
Vse vklopljeno: S klikom na gumb Vse vklopljeno se na glavnem zaslonu prikažejo vsi merilni parametri.
•
Vse izklopiti: S klikom na gumb Vse izklopiti se zaprejo vsi merilni parametri na glavnem zaslonu.
➃ Frekvenca: Število signalnih ciklov na sekundo.
⑤ Obdobje: Trajanje enega celotnega cikla signala.
⑥ Delovni čas: Razmerje med časom visoke ravni in celotnim obdobjem.
⑦ -Duty: Razmerje med časom nizke ravni in celotnim obdobjem.
© Sunnysoft s.r.o., distributer
Merj
enje.
Peri
Nre
Nfe Vrms
V p - p Vmax Vmin
Avg
