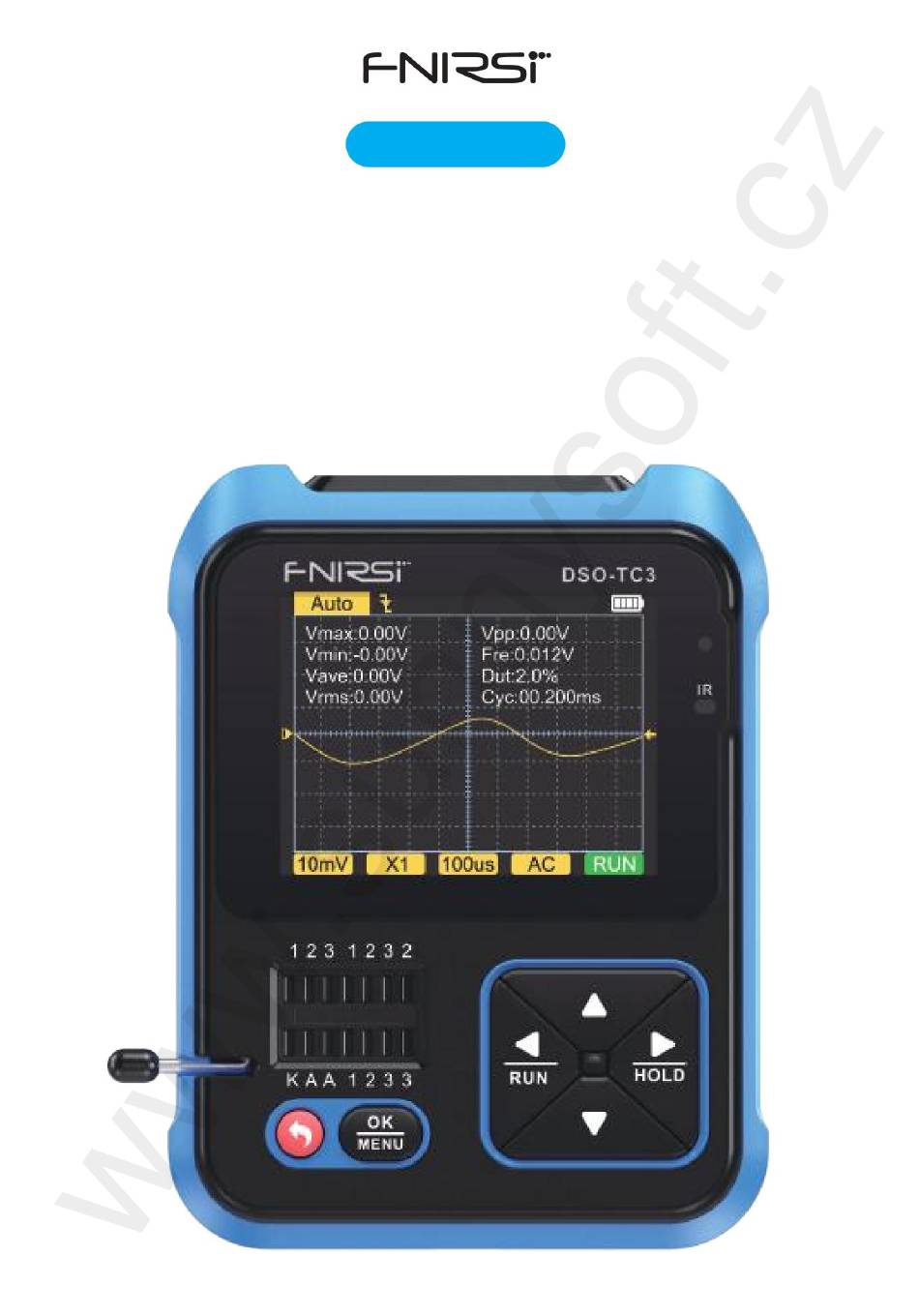

- Seite 1 DSO-TC3 HANDHELD-DIGITALOSZILLOSKOP 3-in-1-OSZILLOSKOP – Bedienungsanleitung © Sunnysoft sro, Distributor...
- Seite 2 BEACHTEN 1. Lesen Sie vor der ersten Verwendung das Handbuch sorgfältig durch. Bewahren Sie das Handbuch zum späteren Nachschlagen auf. 2. Verwenden Sie das Gerät nicht an Orten, an denen Explosions- oder Brandgefahr besteht. 3. Recyceln Sie das Gerät und die Batterie gemäß den geltenden Normen und Gesetzen des Landes.
- Seite 3 2.2 Spezifikationen und Parameter des digitalen Oszilloskops DSO Das Oszilloskop hat eine Echtzeit -Abtastrate von 10 MSa/s und eine Bandbreite von 500 KHz. Mit vollständiger Triggerfunktion (einfach, normal, automatisch), unabhängig davon, ob Sie periodische analoge Signale oder nichtperiodische digitale Signale verwenden. Das maximal gemessene Spannungssignal beträgt 400 V.
- Seite 4 2.3 Spezifikationen und Parameter des TC3-Komponententestmodus Das Gerät kann verschiedene Transistoren automatisch identifizieren und messen , darunter NPN- und PNP-Trioden, N-Kanal- und P-Kanal -MOSFETs, Sperrschicht -MOSFETs , Dioden, Doppeldioden, Thyristoren und Widerstände, Induktoren, Kondensatoren und andere passive Komponenten. Automatische Erkennung von Pin-Definitionen. Automatische Analyse des Infrarotcodes des NEC-Protokolls.
- Seite 5 Reichweite Kategorie Beschreibung ÿ 0,01 - 50 Mÿ Widerstand Widerstand Induktor 10uH-1000mH Induktivitätswert , Gleichstromwiderstand ÿ Batterie 0,1–4,5 V Spannungswert , positive und negative Polarität Eingangsspannung 0-40 V Spannungswert DS18B20 0–85 °C Temperatur DHT11 0–60 °C/5–95 °C Luftfeuchtigkeit Dekodierung der Infrarot- Es zeigt den Benutzercode und den Datencode sowie die NEC-Infrarot- Fernbedienung...
- Seite 6 Pulswelle 1–100ÿKHz/3,3ÿV/0–100ÿ% Dreieckwelle 1–100ÿKHz/0–3,3ÿV/50ÿ% 1–100ÿKHz/0–3,3ÿV/0–100ÿ% Amplitude 0–3,3 V Gleichstrom 3. ANALYSE DER WICHTIGSTEN SCHNITTSTELLEN 3.1 Schaltfläche Neustart Funktion Kontrolle Versteckte Schaltfläche Drücken Öffnung Zurücksetzen © Sunnysoft sro, Distributor...
- Seite 7 Tastensteuerung Funktion Kurz drücken Start/Zurück Langes Drücken Vorgang/Messung eingeben/bestätigen Kurz drücken Langes Drücken Einstellungen vornehmen Nach rechts bewegen/wechseln Kurz drücken Schaltet die Parameteranzeige ein oder aus, wenn die Langes Drücken Wellenform im Oszilloskopmodus angezeigt wird . Kurz drücken Nach links bewegen/wechseln Stoppen oder starten Sie die Anzeige von Langes Drücken Wellenformen im Bereichsmodus.
- Seite 8 1. Insgesamt fünf verschiedene Prüfbuchsen dienen der Bequemlichkeit Beschreibung unterteilt in Bereich 1-2-3 und Bereich KAA (wie im Bild oben gezeigt). 2. Die Testbuchse befindet sich unten links auf dem Bildschirm. ist eine doppelreihige 14-Loch-Schublade mit Verriegelung und Die einzelnen Buchsen sind mit 1, 2, 3, K, A gekennzeichnet , die mit der gleichen Die markierten sind intern kurzgeschlossen und haben die gleiche Funktion.
- Seite 9 3.3 Signalschnittstelle Drei MCX-Koaxialbuchsen sind gleichmäßig auf der Oberseite verteilt Seite und ihre äußeren Ringe sind für eine gemeinsame Erdung verbunden und Sie werden für verschiedene Zwecke verwendet: ÿIN (0~40 V)ÿ – Eingangsanschluss für Prüfspannung, der Drahtkern ist positiv, die maximal gemessene Spannung darf DC 40 V nicht überschreiten . ÿDDSÿ- Signalgenerator-Ausgangsanschluss, Ausgangssignalfilter mit einstellbarer Impulsbreite.
- Seite 10 4. Kontrolle und Beschreibung 4.1 Ein- und Ausschalten Shenzhen ÿÿÿÿÿ Technology Co., Ltd DSO-TC3 http : / / www . f ni rsi . cn M-Tester Auf der Startseite stehen Ihnen vier Optionen zur Verfügung, zwischen den Funktionen können Sie durch kurzes Drücken der linken und rechten Taste wechseln:...
- Seite 11 M-Tester Transistor (PNP) Um eine Triode zu messen, drücken Sie hFE=382 und starten Sie die Messung. Vbe = 0,79 V IC = 0,0 mA M-Tester Zener Zur Messung geregelter Dioden Vz = 24,0 V (Hinweis: Die geregelte Diode ist KAA- Buchse, positiv und negativ), drücken Sie kurz die Taste Sie starten die Messung.
- Seite 12 6. Die Thyristor-Einschaltspannung muss kleiner als 5 V sein, außerdem muss der Trigger Der Strom zur Aufrechterhaltung der Leitfähigkeit muss weniger als 6 mA betragen. Im Gegenteil kann nicht richtig gemessen werden . 7. Der bei der Kapazitätsmessung angezeigte vLoss-Wert bedeutet Verluste und Dämpfung. Je größer der Wert, desto schlechter die Kapazitätsleistung.
- Seite 13 Die Parameter in der unteren linken und oberen linken Ecke des Bildschirms können ausgewählt werden Drücken Sie kurz die linke und rechte Taste/ Funktionsauswahl , um und danach hoch nacheinander umzuschalten, und verwenden Sie die Auf- und Ab- Tasten zum Umschalten oder Anpassen. durch kurzes Drücken der Taste AUTO stellt automatisch die Form ein und drücken Sie lange die linke Schaltflächen schaltet zwischen STOP und RUN um.
- Seite 14 Echtzeit-Messparameter Drücken Sie lange die rechte Taste, um 8 Parameter anzuzeigen/auszublenden Echtzeitmessungen werden oben auf dem Bildschirm angezeigt: Vmax = Maximalspannung Vpp = Spitze-Spitze- Spannung Fre=Frequenz Vmin = Minimale Spannung Dut = Pflicht Vave = Durchschnittswert Zyklus = Zyklus Vrms = Effektivspannung Oszilloskop-Sonde 1.
- Seite 15 4.4 Beschreibung der Wirkungsweise und Funktion des Signalgenerators Generator Drücken Sie auf der Startseite kurz die linke und rechte 1.Sinus Taste , um zur 2.Quadrat Signalgeneratorfunktion zu wechseln , und drücken 3.Puls Sie kurz die Taste, um die für Frequenz: H 10000 z 4.Dreieck Signalgeneratorseite aufzurufen, wie in der Ampere: 3,3 V...
- Seite 16 Es stehen 6 Funktionen zur Auswahl DHT11 Temperatur- und Feuchtigkeitstest Durchgangsprüfung Infrarot -Dekodierung Spannungsprüfung Automatische Kalibrierung Digitaler Temperaturtest DS18B20 Drücken Sie kurz die Tasten / auf und ab, nach dem Umschalten auf den entsprechenden Funktionspunkt, erfolgt eine automatische Messung . 1.
- Seite 17 6. Automatische Kalibrierung: Die Kalibrierung startet automatisch: Stecken Sie das dreipolige kurze Kabel wie angegeben in den 1-2-3-Anschluss der Prüfbuchse und die Kalibrierung startet automatisch. Nach dem Abklemmen der kurzen Drähte Befolgen Sie die Anweisungen im Kalibrierungsprozess und warten Sie, bis der Fortschrittsbalken 100 % erreicht, um die Kalibrierung im aktuellen Gerätemodus abzuschließen .
- Seite 18 6. Firmware-Update Öffnen Sie die Update -Software auf dem Host -Computer, verbinden Sie Verbinden Sie den Computer und das Gerät über ein USB-Kabel und drücken Sie dann, während Sie die Taste gedrückt halten , die Einschalttaste, um die Aktualisierungsseite aufzurufen. Wählen Sie abschließend das entsprechende Firmware-Update auf der Seite Hostcomputer und schließen Sie das Firmware-Update ab .
- Seite 19 Warum werden bei der Messung von MOSFETs und IGBTs Dioden- und Kapazitätsparameter ermittelt ? Da die Einschalt- oder Ausschaltspannung des MOSFET oder IGBT höher als 5 V (die maximale Versorgungsspannung des Chips) ist, ist der MOSFET oder Der IGBT wird normalerweise ein- oder ausgeschaltet, sodass nur seine entsprechenden Parameter gemessen werden können.
- Seite 20 Handbuch & Anwendung & Software Distributor Sunnysoft sro Kovanecká 2390/1a 19000 Prag 9 Tschechische Republik www.sunnysoft.cz © Sunnysoft sro, Distributor...
