Seite 2: Technické Specifikace
UPOZORNĚNÍ 1. Před prvním použitím, si prosím pečlivě přečtěte uvedený manuál. Manuál si ponechte pro pozdější referenci. 2. Zařízení nepoužívejte v místech, kde hrozí riziko exploze nebo požáru. 3. Zařízení a baterii rycyklujte podle platných norem a zákonů dané země. 4.
Seite 3 2.2 Specifikace a parametry digitálního osciloskopu DSO Osciloskop má vzorkovací frekvenci v reálném čase 10MSa/s a šířku pásma 500 KHz. S kompletní funkcí spouštění (jednoduché, normální, automatické), bez ohledu na to, zda používáte periodické analogové signály nebo neperiodické digitální signály. Maximální...
Seite 4 2.3 Specifikace a parametry zkušebního režimu komponent TC3 Zařízení dokáže automaticky identifikovat a měřit různé tranzistory, včetně NPN a PNP triod, N-kanálových a P-kanálových mosfetů, mosfetů s přechodem, diod, dvojitých diod, tyristorů a rezistorů, induktorů, kondenzátorů a dalších pasivních součástek. Automatická...
Seite 5 Popis Kategorie Rozsah Ω Ω Rezistor Odpor 0.01 -50 M ⑥ Induktor 10uH-1000 mH Hodnota indukčnosti, stejnosměrný odpor Hodnota napětí, kladná a záporná polarita Baterie 0.1-4.5 V Vstupní nap ětí Hodnota napětí 0-40 V Teplota DS18B20 0-85 °C Vlhkost DHT11 0-60 °C/5-95 °C Dekódování...
Seite 6 1-100 KHz/3,3 V/0-100 % Pulzní vlna 1-100 KHz/0-3,3 V/50 % Trojúhelníková vlna 1-100 KHz/0-3,3 V/0-100 % Amplituda 0-3.3 V 3. ANALÝZA KLÍČOVÝCH ROZHRANÍ 3.1 Tlačítko Restart Zkryté tlačítko Funkce Ovládání Otvor Reset Stiskněte © Sunnysoft s.r.o., distributor...
Seite 7 Tlačítko Ovládání Funkce Spuštění/Zpět Krátce stiskněte Dlouze stiskněte Zadání/potvrzení operace/měření Krátce stiskněte Vstup do nastavení Dlouze stiskněte Přesun vpravo/přepínání Krátce stiskněte Zapnutí nebo vypnutí zobrazení parametrů při Dlouze stiskněte zobrazení průběhu v režimu osciloskopu. Přesun vlevo/přepínání Krátce stiskněte Zastavení nebo spuštění při zobrazení Dlouze stiskněte průběhů...
Seite 8 1. Celkem pět různých testovacích zásuvek je pro usnadnění popisu rozděleno na oblast 1-2-3 a oblast K-A-A (podle obrázku výše). 2. Testovací zásuvka se nachází v levé dolní části obrazovky, jedná se o dvouřadou zásuvku se 14 otvory s blokovacím zařízením a jednotlivé...
Seite 9 3.3 Rozhraní signálu Tři koaxiální zásuvky MCX jsou rovnoměrně rozmístěny na horním straně a jejich vnější kroužky jsou spojeny pro společné uzemnění a používají se pro různé účely: 【IN (0~40V)】 - vstupní port pro testovací napětí, žíla vodiče je kladná, maximální měřené napětí nesmí překročit DC 40 V. 【DDS】- Výstupní...
Seite 10: Zapnutí A Vypnutí
4. Ovládání a popis 4.1 Zapnutí a vypnutí 深圳市菲尼瑞斯科技有限公司 DSO-TC3 h t t p : / / w w w . f ni r s i . c n M-Tester Na domovské stránce jsou čtyři možnosti, funkce přepínáte krátkým stisknutím levého a pravého tlačítka:...
Seite 11 M-Tester Transistor(PNP) Pro měření triody stiskněte hFE=382 Vbe=0.79V a zahajte měření. IC=0.0mA M-Tester Zener Pro měření reglulované diody Vz = 24.0V (Poznámka: reglulovaná dioda je zásuvka K-A-A, kladná a záporná), krátkým stisknutím tlač ítka spustíte měření. Návod k použití 1-2-3 Zone Test Bench Zvolte v této oblasti vhodnou pozici a konektory s různými označeními a připojte tranzistory, rezistory, kondenzátory, kapacitory atd.
Seite 12 6. Zapínací napětí tyristoru musí být menší než 5 V, navíc spouštěcí proud pro udržení vodivosti musí být menší než 6 mA. V opačném případě nelze správně měřit. 7. Hodnota vLoss zobrazená při měření kapacity znamená ztráty a útlum. Čím větší je hodnota, tím horší je kapacitní výkon. U kondenzátorů s kapacitou pod 20pF platí...
Seite 13 Parametry v levém dolním a levém horním rohu obrazovky lze vybírat krátkým stisknutím levého a pravého tlačítka , a po výběru funkce přepínat jeden po druhém, a tlačítky nahoru a dolů přepínat nebo nastavovat; krátkým stisknutím tlačítka AUTO se automaticky nastaví tvar a dlouhým stisknutím levého tlačítka se přepíná...
Seite 14 Parametry měření v reálném čase Dlouhým stisknutím pravého tlačítka zobrazíte/skryjete 8 parametrů měření v reálném čase zobrazených v horní části obrazovky: Vmax=Maximální napětí Vpp = napětí od píku k píku Vmin=Minimální napětí Fre=Frekvence Dut=Duty Vave=průměrná hodnota Cyc=Cyklus Vrms=RMS napětí Osciloskopická sonda 1.
Seite 15 4.4 Popis činnosti a funkce generátoru signálu Generator Na domovské stránce krátkým stisknutím 1.Sine levého a pravého tlačítka 2.Square přepněte na funkci generátoru signálu a 3.Pulse krátkým stisknutím tlačítka 4.Triangle 0000 Freq： Amp： 3 . 3 V 5.Ramp vstup na stránku generátoru signálu, 6.DC jak je znázorněno na obrázku.
Seite 16 Na výběr je 6 funkcí DHT11 test teploty a vlhkosti Test kontinuity Dekódování infračerveného záření Zkouška napětí Automatická kalibrace Digitální test teploty DS18B20 Krátce stiskněte tlačítka nahoru a dolů, po přepnutí na příslušnou položku funkce, dojde k automatickému měření. 1. Zkouška kontinuity: K provedení zkoušky spojitého odporu použijte libovolné...
Seite 17: Nastavení Menu
6. Automatická kalibrace: Kalibrace se spustí automaticky: Zasuňte tříkolíkový krátký vodič do konektoru 1-2-3 testovací zásuvky podle pokynů a kalibrace se spustí automaticky. Po odpojení krátkých vodičů podle pokynů v procesu kalibrace počkejte, dokud ukazatel průběhu nedosáhne 100 %, aby byla kalibrace dokončena v aktuálním režimu přístroje, žádné...
Seite 18: Aktualizace Firmware
6. Aktualizace firmware Otevřete aktualizační software v hostitelském počítači, propojte počítač a zařízení kabelem USB a poté při stisknutém tlačítku stiskněte tlačítko napájení pro vstup na stránku aktualizace. Nakonec vyberte odpovídající aktualizaci firmwaru na stránce hostitelského počítače a dokončete aktualizaci firmwaru. 7.
Seite 19 Proč se při měření MOSFETů a IGBT získávají parametry diod a kapacit? Protože zapínací nebo vypínací napětí MOSFETu nebo IGBT je vyšší než 5 V (maximální napájecí napětí čipu), nelze MOSFET nebo IGBT normálně zapnout nebo vypnout, takže lze měřit pouze jeho ekvivalentní...
Seite 20 Manuál&Aplikace&Software Distributor Sunnysoft s.r.o. Kovanecká 2390/1a 190 00 Praha 9 Česká republika www.sunnysoft.cz © Sunnysoft s.r.o., distributor...
Seite 22: Beschreibung
BEACHTEN 1. Lesen Sie vor der ersten Verwendung das Handbuch sorgfältig durch. Bewahren Sie das Handbuch zum späteren Nachschlagen auf. 2. Verwenden Sie das Gerät nicht an Orten, an denen Explosions- oder Brandgefahr besteht. 3. Recyceln Sie das Gerät und die Batterie gemäß den geltenden Normen und Gesetzen des Landes.
Seite 23: Spezifikationen Und Parameter Des Digitalen Oszilloskops Dso
2.2 Spezifikationen und Parameter des digitalen Oszilloskops DSO Das Oszilloskop hat eine Echtzeit -Abtastrate von 10 MSa/s und eine Bandbreite von 500 KHz. Mit vollständiger Triggerfunktion (einfach, normal, automatisch), unabhängig davon, ob Sie periodische analoge Signale oder nichtperiodische digitale Signale verwenden. Das maximal gemessene Spannungssignal beträgt 400 V.
Seite 24: Spezifikationen Und Parameter Des Tc3-Komponententestmodus
2.3 Spezifikationen und Parameter des TC3-Komponententestmodus Das Gerät kann verschiedene Transistoren automatisch identifizieren und messen , darunter NPN- und PNP-Trioden, N-Kanal- und P-Kanal -MOSFETs, Sperrschicht -MOSFETs , Dioden, Doppeldioden, Thyristoren und Widerstände, Induktoren, Kondensatoren und andere passive Komponenten. Automatische Erkennung von Pin-Definitionen. Automatische Analyse des Infrarotcodes des NEC-Protokolls.
Seite 25: Spezifikationen Und Parameter Des Signalgenerators
Reichweite Kategorie Beschreibung ÿ 0,01 - 50 Mÿ Widerstand Widerstand Induktor 10uH-1000mH Induktivitätswert , Gleichstromwiderstand ÿ Batterie 0,1–4,5 V Spannungswert , positive und negative Polarität Eingangsspannung 0-40 V Spannungswert DS18B20 0–85 °C Temperatur DHT11 0–60 °C/5–95 °C Luftfeuchtigkeit Dekodierung der Infrarot- Es zeigt den Benutzercode und den Datencode sowie die NEC-Infrarot- Fernbedienung...
Seite 26: Analyse Der Wichtigsten Schnittstellen
Pulswelle 1–100ÿKHz/3,3ÿV/0–100ÿ% Dreieckwelle 1–100ÿKHz/0–3,3ÿV/50ÿ% 1–100ÿKHz/0–3,3ÿV/0–100ÿ% Amplitude 0–3,3 V Gleichstrom 3. ANALYSE DER WICHTIGSTEN SCHNITTSTELLEN 3.1 Schaltfläche Neustart Funktion Kontrolle Versteckte Schaltfläche Drücken Öffnung Zurücksetzen © Sunnysoft sro, Distributor...
Seite 27 Tastensteuerung Funktion Kurz drücken Start/Zurück Langes Drücken Vorgang/Messung eingeben/bestätigen Kurz drücken Langes Drücken Einstellungen vornehmen Nach rechts bewegen/wechseln Kurz drücken Schaltet die Parameteranzeige ein oder aus, wenn die Langes Drücken Wellenform im Oszilloskopmodus angezeigt wird . Kurz drücken Nach links bewegen/wechseln Stoppen oder starten Sie die Anzeige von Langes Drücken Wellenformen im Bereichsmodus.
Seite 28 1. Insgesamt fünf verschiedene Prüfbuchsen dienen der Bequemlichkeit Beschreibung unterteilt in Bereich 1-2-3 und Bereich KAA (wie im Bild oben gezeigt). 2. Die Testbuchse befindet sich unten links auf dem Bildschirm. ist eine doppelreihige 14-Loch-Schublade mit Verriegelung und Die einzelnen Buchsen sind mit 1, 2, 3, K, A gekennzeichnet , die mit der gleichen Die markierten sind intern kurzgeschlossen und haben die gleiche Funktion.
Seite 29 3.3 Signalschnittstelle Drei MCX-Koaxialbuchsen sind gleichmäßig auf der Oberseite verteilt Seite und ihre äußeren Ringe sind für eine gemeinsame Erdung verbunden und Sie werden für verschiedene Zwecke verwendet: ÿIN (0~40 V)ÿ – Eingangsanschluss für Prüfspannung, der Drahtkern ist positiv, die maximal gemessene Spannung darf DC 40 V nicht überschreiten . ÿDDSÿ- Signalgenerator-Ausgangsanschluss, Ausgangssignalfilter mit einstellbarer Impulsbreite.
Seite 30: Kontrolle Und Beschreibung
4. Kontrolle und Beschreibung 4.1 Ein- und Ausschalten Shenzhen ÿÿÿÿÿ Technology Co., Ltd DSO-TC3 http : / / www . f ni rsi . cn M-Tester Auf der Startseite stehen Ihnen vier Optionen zur Verfügung, zwischen den Funktionen können Sie durch kurzes Drücken der linken und rechten Taste wechseln:...
Seite 31 M-Tester Transistor (PNP) Um eine Triode zu messen, drücken Sie hFE=382 und starten Sie die Messung. Vbe = 0,79 V IC = 0,0 mA M-Tester Zener Zur Messung geregelter Dioden Vz = 24,0 V (Hinweis: Die geregelte Diode ist KAA- Buchse, positiv und negativ), drücken Sie kurz die Taste Sie starten die Messung.
Seite 32: Beschreibung Der Bedienung Und Funktionen Des Oszilloskops
6. Die Thyristor-Einschaltspannung muss kleiner als 5 V sein, außerdem muss der Trigger Der Strom zur Aufrechterhaltung der Leitfähigkeit muss weniger als 6 mA betragen. Im Gegenteil kann nicht richtig gemessen werden . 7. Der bei der Kapazitätsmessung angezeigte vLoss-Wert bedeutet Verluste und Dämpfung. Je größer der Wert, desto schlechter die Kapazitätsleistung.
Seite 33 Die Parameter in der unteren linken und oberen linken Ecke des Bildschirms können ausgewählt werden Drücken Sie kurz die linke und rechte Taste/ Funktionsauswahl , um und danach hoch nacheinander umzuschalten, und verwenden Sie die Auf- und Ab- Tasten zum Umschalten oder Anpassen. durch kurzes Drücken der Taste AUTO stellt automatisch die Form ein und drücken Sie lange die linke Schaltflächen schaltet zwischen STOP und RUN um.
Seite 34 Echtzeit-Messparameter Drücken Sie lange die rechte Taste, um 8 Parameter anzuzeigen/auszublenden Echtzeitmessungen werden oben auf dem Bildschirm angezeigt: Vmax = Maximalspannung Vpp = Spitze-Spitze- Spannung Fre=Frequenz Vmin = Minimale Spannung Dut = Pflicht Vave = Durchschnittswert Zyklus = Zyklus Vrms = Effektivspannung Oszilloskop-Sonde 1.
Seite 35: Beschreibung Der Wirkungsweise Und Funktion Des Signalgenerators
4.4 Beschreibung der Wirkungsweise und Funktion des Signalgenerators Generator Drücken Sie auf der Startseite kurz die linke und rechte 1.Sinus Taste , um zur 2.Quadrat Signalgeneratorfunktion zu wechseln , und drücken 3.Puls Sie kurz die Taste, um die für Frequenz: H 10000 z 4.Dreieck Signalgeneratorseite aufzurufen, wie in der Ampere: 3,3 V...
Seite 36 Es stehen 6 Funktionen zur Auswahl DHT11 Temperatur- und Feuchtigkeitstest Durchgangsprüfung Infrarot -Dekodierung Spannungsprüfung Automatische Kalibrierung Digitaler Temperaturtest DS18B20 Drücken Sie kurz die Tasten / auf und ab, nach dem Umschalten auf den entsprechenden Funktionspunkt, erfolgt eine automatische Messung . 1.
Seite 37: Menüeinstellungen
6. Automatische Kalibrierung: Die Kalibrierung startet automatisch: Stecken Sie das dreipolige kurze Kabel wie angegeben in den 1-2-3-Anschluss der Prüfbuchse und die Kalibrierung startet automatisch. Nach dem Abklemmen der kurzen Drähte Befolgen Sie die Anweisungen im Kalibrierungsprozess und warten Sie, bis der Fortschrittsbalken 100 % erreicht, um die Kalibrierung im aktuellen Gerätemodus abzuschließen .
Seite 38: Firmware-Update
6. Firmware-Update Öffnen Sie die Update -Software auf dem Host -Computer, verbinden Sie Verbinden Sie den Computer und das Gerät über ein USB-Kabel und drücken Sie dann, während Sie die Taste gedrückt halten , die Einschalttaste, um die Aktualisierungsseite aufzurufen. Wählen Sie abschließend das entsprechende Firmware-Update auf der Seite Hostcomputer und schließen Sie das Firmware-Update ab .
Seite 39 Warum werden bei der Messung von MOSFETs und IGBTs Dioden- und Kapazitätsparameter ermittelt ? Da die Einschalt- oder Ausschaltspannung des MOSFET oder IGBT höher als 5 V (die maximale Versorgungsspannung des Chips) ist, ist der MOSFET oder Der IGBT wird normalerweise ein- oder ausgeschaltet, sodass nur seine entsprechenden Parameter gemessen werden können.
Seite 40 Handbuch & Anwendung & Software Distributor Sunnysoft sro Kovanecká 2390/1a 19000 Prag 9 Tschechische Republik www.sunnysoft.cz © Sunnysoft sro, Distributor...
Seite 41 DSO-TC3 KÉZI DIGITÁLIS OSZCILLOSZKÓP 3 AZ 1-BEN OSZCILLOSZKÓP HASZNÁLATI ÚTMUTATÓ © Sunnysoft s.r.o., forgalmazó...
Seite 42: Műszaki Specifikációk
MEGJEGYZÉS 1. Az első használat előtt kérjük, figyelmesen olvassa el a kézikönyvet. Tartsa meg a kézikönyvet a későbbi használathoz. 2. Ne használja a készüléket olyan helyen, ahol robbanás- vagy tűzveszély van. 3. Ciklizálja a berendezést és az akkumulátort az adott országban érvényes szabványoknak és törvényeknek megfelelően.
Seite 43 2.2 A DSO digitális oszcilloszkóp specifikációi és paraméterei Az oszcilloszkóp valós idejű mintavételi sebessége 10MSa/s, sávszélessége 500KHz. Teljes kiváltási funkcióval (egyszerű, normál, automatikus), f ü g g e t l e n ü l a t t ó l , h o g y periodikus analóg jeleket vagy nem periodikus digitális jeleket használ.
Seite 44 2.3 TC3 komponens tesztelési mód specifikációi és paraméterei A készülék képes automatikusan azonosítani és mérni a különböző tranzisztorokat, beleértve az NPN és PNP triódákat, N-csatornás és P-csatornás mosfeteket, junction mosfeteket, diódákat, kettős diódákat, tirisztorokat, valamint ellenállásokat, induktivitásokat, kondenzátorokat és egyéb passzív alkatrészeket. Automatikus pin-definíció...
Seite 45 Leírás Kategória Terjedelem MΩ Ellenállás 0,01Ω-50 Ellenállás Induktor 10uH-1000 mH ellenállás⑥ Induktivitás értéke, egyenáramú Feszültségérték, pozitív és negatív polaritás Akkumulátor 0.1-4.5 V Feszültség érték Bemeneti 0-40 V feszültség Hőmérséklet DS18B20 0-85 °C DHT11 0-60 °C/5-95 °C Páratartalom Infravörös Megjeleníti a felhasználói kódot és az távirányító...
Seite 46 Impulzus hullám 1-100 KHz/3,3 V/0-100 % 1-100 KHz/0-3,3 V/50 % Háromszöghullám 1-100 KHz/0-3,3 V/0-100 % Amplitúdó 0-3.3 V 3. KULCSFONTOSSÁGÚ INTERFÉSZ ELEMZÉSE 3.1 Gomb Újraindítás címet. Rejtett gomb Vezérlők Sajtó Nyissa meg a Funkciók Reset © Sunnysoft s.r.o., forgalmazó...
Seite 47 Gomb Vezérlők Funkciók Start/Back Nyomja meg röviden Hosszan nyomja Művelet/mérés megadása/megerősítése Nyomja meg röviden A beállítások megadása Hosszan nyomja Jobbra váltás/kapcsoló Nyomja meg röviden A paraméterek megjelenítésének Hosszan nyomja engedélyezése vagy letiltása a hullámforma oszcilloszkópos üzemmódban történő megjelenítésekor. Nyomja meg Balra váltás/kapcsoló...
Seite 48 1. Összesen öt különböző tesztaljzat áll rendelkezésre a következők megkönnyítésére A leírás 1-2-3 területre és K-A-A területre oszlik (a fenti ábrán látható módon). 2. A tesztaljzat a képernyő bal alsó részén található, e z egy kétsoros aljzat 14 lyukkal, zárószerkezettel, az egyes aljzatok 1, 2, 3, K, A jelöléssel vannak ellátva, az azonos jelölésűek belsőleg rövidre zártak és azonos funkcióval rendelkeznek.
Seite 49 3.3 Jel interfész Három MCX koaxiális aljzat egyenletesen helyezkedik el a felső oldalon, és külső gyűrűik közös földeléshez vannak csatlakoztatva, és különböző célokra használhatók: 【IN (0~40V)】 - bemeneti port a tesztfeszültséghez, a vezetőmag pozitív, a maximális mért feszültség nem haladhatja meg a 40V DC-t.
Seite 50 4. Vezérlők és leírás 4.1 Be- és kikapcsolás 深圳市菲尼瑞斯科技有限公司 DSO-TC3 h t t p : / / w w w w w . f ni r s i . c n M-Tester A kezdőlapon négy lehetőség van, és a funkciókat a bal és a jobb gomb rövid megnyomásával válthatjuk át:...
Seite 51 M-Tester Tranzisztor (PNP) A trióda méréséhez nyomja meg , hFE=382 és indítsa el a mérést. Vbe=0.79V IC=0.0mA M-Tester Zener Az újrakötött dióda méréséhez Vz = 24,0V (Megjegyzés: az újrakötött dióda a K-A-A foglalat, pozitív és negatív), nyomja meg röviden a gombot a mérés elindításához.
Seite 52 6. A tirisztor kapcsolási feszültségének 5 V-nál kisebbnek kell lennie, továbbá a vezetőképesség fenntartásához szükséges triggeráramnak 6 mA-nél kisebbnek kell lennie. Ellenkező esetben nem lehet helyesen mérni. 7. A kapacitásméréskor megjelenő vLoss érték a veszteségeket és a csillapítást jelzi. Minél nagyobb az érték, annál rosszabb a kapacitív teljesítmény.
Seite 53 A képernyő bal alsó és bal felső sarkában található paraméterek a bal és jobb oldali gombok rövid megnyomásával választhatók ki: után a funkció kiválasztását egyenként, és használja fel és le a váltáshoz vagy a beállításhoz; nyomja meg röviden a Az AUTO automatikusan beállítja az alakot, és hosszan nyomja meg a bal g o m b o t .
Seite 54 Valós idejű mérési paraméterek Nyomja meg hosszan a jobb oldali gombot a képernyő tetején megjelenő 8 valós idejű mérési paraméter megjelenítéséhez/elrejtéséhez: Vmax=Maximális feszültség Vpp = csúcs-csúcs feszültség Vmin=Minimális feszültség Fre=Frekvencia Dut=Duty Vave=átlagérték Cyc=Cycle Vrms=RMS feszültség Oszcilloszkópos szonda 1. Helyezze be az oszcilloszkópos szondát az MCX csatlakozóval a felső...
Seite 55 4.4 A jelgenerátor működésének és funkciójának leírása Generátor A kezdőlapon nyomja meg röviden a bal Sine és a jobb g o m b o t . Négyzet jelgenerátor funkcióra való váltáshoz, 3.Pulse majd nyomja meg röviden a 4.Triangle Freq：10000 Hz gombot a jelgenerátor oldalra való...
Seite 56 6 funkció közül választhat DHT11 hőmérséklet- és páratartalom-teszt Infravörös Folyamatossági dekódolás Automatikus kalibrálás vizsgálat Feszültségvizsgálat DS18B20 Digitális hőmérséklet-teszt Nyomja meg röviden a felfelé és lefelé gombokat, a megfelelő funkcióelemre való váltás után az automatikus mérés megtörténik. 1. Folyamatossági vizsgálat: a tesztaljzat 1., 2. és 3. csatlakozójának bármelyik két sarkát használja a folyamatos ellenállás vizsgálatához.
Seite 57: Menübeállítások
6. Automatikus kalibrálás: a kalibrálás automatikusan elindul: helyezze be a hárompólusú rövid vezetéket a tesztaljzat 1-2-3 csatlakozójába az utasításoknak megfelelően, és a kalibrálás automatikusan elindul. Miután a rövid vezetékeket a kalibrálási folyamat utasításai szerint kihúzta, várjon, amíg a hullámforma-jelző eléri a 100%-ot, hogy a kalibrálás az aktuális műszer üzemmódban befejeződjön, további műveletekre nincs szükség.
Seite 58 6. Firmware frissítések Nyissa meg a frissítőszoftvert a gazdaszámítógépen, csatlakoztassa a számítógépet és a készüléket USB-kábellel, majd a cí men nyomja meg a bekapcsológombot a frissítési oldalra való belépéshez. Végül válassza ki a megfelelő firmware-frissítést a gazdaszámítógép oldalán a firmware-frissítés befejezéséhez. 7.
Seite 59 Miért kapunk diódaparamétereket MOSFET-ek és IGBT-k mérésekor és kapacitások? Mivel a MOSFET vagy IGBT be- vagy kikapcsolási feszültsége magasabb, mint 5 V (a chip maximális tápfeszültsége), a MOSFET vagy IGBT nem kapcsolható be vagy ki normálisan, így csak az egyenértékű paraméterei mérhetők. 8.
Seite 60 Kézikönyv&alkalmazások&szoftver Forgalmazó Sunnysoft s.r.o. Kovanecká 2390/1a 190 00 Prague 9 Csehország www.sunnysoft.cz © Sunnysoft s.r.o., forgalmazó...
Seite 61 DSO-TC3 OSCILOSCOP DIGITAL DE PORTABIL Manual de instrucțiuni pentru osciloscopiul 3 în 1 © Sunnysoft sro, distribuitor...
Seite 62: Specificații Tehnice
OBSERVA 1. Înainte de prima utilizare, vă rugăm să citiți cu atenție manualul. Păstrați manualul pentru referințe ulterioare. 2. Nu utilizați dispozitivul în locuri unde există risc de explozie sau incendiu. 3. Reciclați dispozitivul și bateria în conformitate cu standardele și legile aplicabile din țara respectivă.
Seite 63 2.2 Specificații și parametri ai osciloscopului digital DSO Osciloscopul are o rată de eșantionare în timp real de 10 MSa/s și o lățime de bandă de 500 KHz. Cu funcție de declanșare completă (simplu, normal, automat), indiferent dacă utilizați semnale analogice periodice sau semnale digitale neperiodice. Semnalul de tensiune maxim măsurat este de 400 V.
Seite 64 2.3 Specificații și parametri ai modului de testare a componentelor TC3 Dispozitivul poate identifica și măsura automat diverse tranzistoare, inclusiv triode NPN și PNP, MOSFET-uri cu canal N și P , MOSFET-uri cu joncțiune , diode, diode duale, tiristoare și rezistențe, inductoare, condensatoare și alte componente pasive .
Seite 65 Gamă Categorie Descriere Ω 0,01 -50 MΩ Rezistor Rezisten ă Inductor 10uH-1000mH Valoarea inductanței , rezistența de curent continuu Baterie 0,1-4,5V Valoarea tensiunii , polaritate pozitivă și negativă Tensiune de intrare 0-40V Valoarea tensiunii DS18B20 0-85°C Temperatură DHT11 0-60°C/5-95°C Umiditate Decodarea telecomenzii cu Afișează...
Seite 66 1-100KHz/3.3V/0-100% Undă de puls 1-100KHz/0-3.3V/50% Val triunghiular 1-100KHz/0-3.3V/0-100% Amplitudine 0-3,3V 3. ANALIZA INTERFEȚELOR CHEIE 3.1 Buton Repornire Func ie Controla Buton ascuns Presa Resetare Deschidere © Sunnysoft sro, distribuitor...
Seite 67 Func ie Buton de control Start/Înapoi Apăsați scurt OPRIT Apăsare lungă Introducerea/confirmarea operației/măsurătorii Apăsați scurt Introducerea setărilor Apăsare lungă Mutare dreapta/comutare Apăsați scurt Activează sau dezactivează afișarea parametrilor la Apăsare lungă afișarea formei de undă în modul osciloscop. Apăsați scurt Mutare stânga/comutare Oprire sau pornire la afișarea formelor de undă...
Seite 68 1. Un total de cinci prize de testare diferite sunt pentru comoditate descriere împărțită în zona 1-2-3 și zona KAA (așa cum se arată în imaginea de mai sus). 2. Mufa de testare este situată în partea stângă jos a ecranului, este este un sertar cu 14 găuri pe două...
Seite 69 3.3 Interfața de semnal Trei mufe coaxiale MCX sunt distanțate uniform în partea de sus laterală și inelele lor exterioare sunt conectate pentru împământare comună și acestea sunt utilizate în diverse scopuri: IN (0~40V) - port de intrare pentru tensiunea de testare, miezul firului este pozitiv, tensiunea maximă...
Seite 70: Pornirea Și Oprirea
4. Control și descriere 4.1 Pornirea și oprirea Shenzhen Technology Co., Ltd DSO-TC3 http:// . f ni rsi . cn M-Tester Există patru opțiuni pe pagina principală , puteți comuta între funcții apăsând scurt butoanele stânga și dreapta: M-tester Generator...
Seite 71 M-Tester Tranzistor (PNP) Pentru a măsura o triodă, apăsați și hFE=382 porniți măsurarea. Vbe=0,79V IC=0.0mA M-Tester Zener Pentru măsurarea diodelor reglate Vz = 24,0V (Notă: dioda reglată este o priză KAA, pozitivă și negativă), apăsați scurt butonul Începi măsurarea. Manual de utilizare pentru bancul de testare cu zone 1-2-3 Selectați poziția corespunzătoare și conectorii cu marcaje diferite în această...
Seite 72 6. Tensiunea de activare a tiristorului trebuie să fie mai mică de 5 V, în plus, declanșatorul Curentul pentru menținerea conductivității trebuie să fie mai mic de 6 mA. În opusul nu poate fi măsurată corect . 7. Valoarea vLoss afișată la măsurarea capacității indică pierderile și atenuarea. Cu cât valoarea este mai mare, cu atât performanța capacității este mai slabă.
Seite 73 Parametrii din colțurile stânga jos și stânga sus ale ecranului pot fi selectați Apăsați scurt butoanele stânga și dreapta / selecția funcțiilor pentru și după a comuta una câte una și utilizați butoanele sus și jos pentru a comuta sau ajusta; apăsând scurt butonul AUTO setează...
Seite 74 Parametri de măsurare în timp real Apăsați lung butonul din dreapta pentru a afișa/ascunde 8 parametri Măsurători în timp real afișate în partea de sus a ecranului: Vmax = Tensiune maximă Vpp = tensiune vârf-vârf Frecvență Vmin = Tensiune minimă Valoare = valoare medie Datorie = Datorie Ciclu = Ciclu...
Seite 75 4.4 Descrierea funcționării și funcționării generatorului de semnal Generator Pe pagina principală, apăsați scurt butoanele stânga 1. Sinus și dreapta pentru a comuta la 2. Pătrat funcția generatorului de semnal și apăsați scurt 3. Puls butonul pentru a accesa pagina pentru Frecvență: H 10000 z 4.
Seite 76 Există 6 funcții din care puteți alege Test de continuitate Testul de temperatură și umiditate DHT11 Decodare în infraroșu Test de tensiune Calibrare automată Test digital de temperatură DS18B20 Apăsați scurt butoanele / sus și jos, după comutarea la elementul funcțional corespunzător, se va produce măsurarea automată . 1.
Seite 77 6. Calibrare automată: Calibrarea va începe automat: Introduceți firul scurt cu trei pini în conectorul 1-2-3 al mufei de testare conform instrucțiunilor , iar calibrarea va începe automat. După deconectarea firelor scurte Urmați instrucțiunile din procesul de calibrare , așteptați până când bara de progres ajunge la 100% pentru a finaliza calibrarea în modul curent al dispozitivului, nu sunt necesare alte operațiuni.
Seite 78: Actualizare Firmware
6. Actualizare firmware Deschideți software-ul de actualizare pe computerul gazdă , conectați computerul și dispozitivul cu un cablu USB, apoi, în timp ce țineți apăsat butonul, apăsați butonul de alimentare pentru a accesa pagina de actualizare. În final, selectați actualizarea de firmware corespunzătoare de pe pagină computerul gazdă...
Seite 79 De ce se obțin parametrii diodei și capacității la măsurarea tranzistoarelor MOSFET și IGBT ? Deoarece tensiunea de pornire sau oprire a MOSFET-ului sau IGBT-ului este mai mare de 5 V (tensiunea maximă de alimentare a cipului), MOSFET-ul sau IGBT-ul este în mod normal pornit sau oprit, astfel încât pot fi măsurați doar parametrii săi echivalenți.
Seite 80 Manual, aplicații și software Distribuitor Sunnysoft sro Kovanecká 2390/1a 190 00 Praga 9 Republica Cehă www.sunnysoft.cz © Sunnysoft sro, distribuitor...
Seite 82: Технически Спецификации
ИЗВЕСТИЕ 1. Преди първа употреба, моля, прочетете внимателно ръководството. Запазете ръководството за бъдещи справки. 2. Не използвайте устройството на места, където има риск от експлозия или пожар. 3. Рециклирайте устройството и батерията в съответствие с приложимите стандарти и закони на страната.
Seite 83 2.2 Спецификации и параметри на цифровия осцилоскоп DSO Осцилоскопът има честота на дискретизация в реално време от 10MSa/s и честотна лента от 500 KHz. С пълна функция за задействане (просто, нормално, автоматично), независимо дали използвате периодични аналогови сигнали или непериодични цифрови сигнали.
Seite 84 2.3 Спецификации и параметри на режима на тестване на компоненти Устройството може автоматично да идентифицира и измерва различни транзистори, включително NPN и PNP триоди, N-канални и P-канални MOSFET-и, MOSFET-и с преходна верига , диоди, двойни диоди, тиристори и резистори, индуктори, кондензатори...
Seite 85 Диапазон Категория Описание Резистор Ω 0,01 -50 MΩ Съпротива Индуктор 10uH-1000mH Стойност на индуктивността , съпротивление на постоянен ток Батерия 0,1-4,5V Стойност на напрежението , положителна и отрицателна полярност 0-40V Входно напрежение Стойност на напрежението DS18B20 0-85°C Температура DHT11 Влажност 0-60°C/5-95°C Декодиране...
Seite 86 1-100KHz/3.3V/0-100% Пулсова вълна 1-100KHz/0-3.3V/50% Триъгълна вълна 1-100KHz/0-3.3V/0-100% Амплитуда 0-3.3V Вашингтон 3. АНАЛИЗ НА КЛЮЧОВИТЕ ИНТЕРФЕЙСИ 3.1 Бутон Рестартиране Функция Контрол Скрит бутон Преса Нулиране Откриване © Sunnysoft sro, дистрибутор...
Seite 87 Функция Управление с бутони Натиснете кратко Старт/Назад ИЗКЛ. Дълго натискане Въвеждане/потвърждаване на операция/измерване Натиснете кратко Дълго натискане Въвеждане на настройки Натиснете кратко Преместване надясно/превключване Включва или изключва показването на параметрите при Дълго натискане показване на формата на вълната в режим на осцилоскоп. Натиснете...
Seite 88 1. Общо пет различни тестови гнезда са за удобство описание, разделено на зона 1-2-3 и зона KAA (както е показано на картинката по-горе). 2. Тестовият контакт се намира в долния ляв ъгъл на екрана, той е е двуредово чекмедже с 14 отвора и заключващо устройство и Отделните...
Seite 89 3.3 Сигнален интерфейс Три коаксиални гнезда MCX са равномерно разположени отгоре страната и техните външни пръстени са свързани за общо заземяване и те се използват за различни цели: IN (0~40V) - входен порт за тестово напрежение, жилото е положително, максималното измерено...
Seite 90: Включване И Изключване
4. Контрол и описание 4.1 Включване и изключване Shenzhen Technology Co., Ltd DSO-TC3 http:// . f ni rsi . кн М-тестер На началната страница има четири опции , като можете да превключвате между функциите, като натискате кратко левия и десния бутон: М-тестер...
Seite 91 М-тестер Транзистор (PNP) За да измерите триод, натиснете и hFE=382 Б започнете измерването. Vbe=0.79V IC=0.0mA Е М-тестер Зенер За измерване на регулирани диоди Vz = 24.0V (Забележка: регулираният диод е KAA гнездо, положителен и отрицателен), натиснете кратко бутона И започвате измерването. ДО...
Seite 92 6. Напрежението при включване на тиристора трябва да бъде по-малко от 5 V, освен това спусъкът Токът за поддържане на проводимост трябва да бъде по-малък от 6 mA. В обратната посока не може да се измери правилно . 7. Стойността vLoss, показвана при измерване на капацитет, означава загуби и затихване. Колкото...
Seite 93 Параметрите в долния ляв и горния ляв ъгъл на екрана могат да бъдат избрани Натиснете кратко левия и десния бутон/ избор на функция , за да и след това нагоре превключвате една по една, и използвайте бутоните нагоре и надолу, за да превключвате или регулирате; чрез кратко натискане на бутона AUTO автоматично...
Seite 94 Параметри на измерване в реално време Натиснете продължително десния бутон, за да покажете/скриете 8 параметъра Измервания в реално време, показани в горната част на екрана: Vmax=Максимално напрежение Vpp = напрежение от пик до пик Fre=Честота Vmin=Минимално напрежение Vave=средна стойност Дълг=Задължение Цикъл=Цикъл...
Seite 95 4.4 Описание на работата и функцията на генератора на сигнали Генератор На началната страница натиснете кратко левия и 1. Синус десния бутон , за да превключите 2. Квадрат към функцията на генератора на сигнали, и 3. Пулс за натиснете кратко бутона , за да Честота: H 10000 z 4.
Seite 96 Има 6 функции, от които да избирате DHT11 тест за температура и влажност Тест за непрекъснатост Инфрачервено декодиране Изпитване на напрежение Автоматично калибриране DS18B20 цифров температурен тест Натиснете кратко бутоните / нагоре и надолу, след като превключите към съответния функционален елемент, ще се извърши автоматично измерване . 1.
Seite 97: Настройки На Менюто
6. Автоматично калибриране: Калибрирането ще започне автоматично: Поставете трипиновия къс кабел в конектора 1-2-3 на тестовия контакт, както е указано, и калибрирането ще започне автоматично. След разкачане на късите проводници Следвайте инструкциите в процеса на калибриране , изчакайте, докато лентата за напредък...
Seite 98 6. Актуализация на фърмуера Отворете софтуера за актуализиране на хост компютъра, свържете компютъра и устройството с USB кабел, след което, докато държите натиснат бутона, натиснете бутона за захранване, за да влезете в страницата за актуализиране. Накрая изберете съответната актуализация на фърмуера на страницата хост...
Seite 99 Защо се получават параметри на диоди и капацитет при измерване на MOSFET и IGBT транзистори ? Тъй като напрежението на включване или изключване на MOSFET или IGBT е по-високо от 5 V (максималното захранващо напрежение на чипа), MOSFET или IGBT транзисторът обикновено се включва или изключва, така че могат да се измерват само...
Seite 100 Ръководство, приложение и софтуер Дистрибутор Sunnysoft s.r.o. Kovanecká 2390/1a 190 00 Прага 9 Чешка репу блика www.sunnysoft.cz © Sunnysoft sro, дистрибутор...
Seite 102: Dane Techniczne
UWAGA Przed pierwszym użyciem należy uważnie przeczytać instrukcję obsługi. Zachowaj instrukcję do późniejszego wykorzystania. Nie używaj urządzenia w miejscach, w których istnieje ryzyko wybuchu lub pożaru. Urządzenie i baterię należy poddać recyklingowi zgodnie z obowiązującymi normami i przepisami prawa danego kraju. Urządzenia nie wolno rozbierać...
Seite 103 Specyfikacje i parametry oscyloskopu cyfrowego DS Oscyloskop ma częstotliwość próbkowania w czasie rzeczywistym wynoszącą 10 MSa/s oraz szerokość pasma 500 kHz. Z pełną funkcją wyzwalania (pojedyncze, normalne, automatyczne), niezależnie od tego, czy używasz okresowych sygnałów analogowych, czy nieokresowych Maksymalna mierzona wartość napięcia wynosi 400 V. Urządzenie jest wyposażone w wydajną...
Seite 104 Specyfikacje i parametry trybu testowania komponentów TC3 Urządzenie może automatycznie intyfikować i mierzyć różne tranzystory, w tym triody NPN i PNP, tranzystory MOSFET z kanałem N i P, tranzystory MOSFET z barierą, diody, diody podwójne, tyrystory oraz rezystory, cewki indukcyjne, konnsatory i inne elementy pasywne. Automatyczne rozpoznawanie finicji pinów.
Seite 105 Zakres Kategoria Opis rezystancji 0,01–50 Mÿ ÿ Rezystancja Cewka 10 uH–1000 mH Wartość indukcyjności, rezystancja prądu stałego ÿ indukcyjn Bateria 0,1–4,5 V Wartość napięcia, biegunowość dodatnia i ujemna Napięcie wejściowe 0–40 V Wartość napięcia DS18B20 0–85 °C Temperatura DHT11 0–60 °C/5–95 °C Wilgotność...
Seite 106 Fala 1–100 kHz/3,3 V/0–100% impulsowa 1–100 kHz/0–3,3 V/50% Fala trójkątna 1–100 kHz/0–3,3 V/0–100% 0–3,3 V Amplituda Prąd stały ANALIZA NAJWAŻNIEJSZYCH INTERFEJSÓW Przycisk Uruchom ponownie Funkcja Kontrola Ukryty przycisk Naciśnięcie Otwarcie Reset © Sunnysoft sro, dystrybutor...
Seite 107 Sterowanie Funkcja przyciskami Krótkie naciśnięcie Start/Wstecz WYŁ. Długie naciśnięcie Wprowadź/potwierdź operację/pomiar Krótkie naciśnięcie Długie naciśnięcie Wprowadź ustawienia Przesuń w prawo/przejdź Krótkie naciśnięcie Włącza lub wyłącza wyświetlanie parametrów, gdy w trybie Długie naciśnięcie oscyloskopu wyświetlana jest forma fali. Krótkie naciśnięcie Przesuń/przejdź w lewo Zatrzymaj lub uruchom wyświetlanie Długie naciśnięcie przebiegów w trybie zakresu.
Seite 108 Dla wygody użytkownika dostępnych jest łącznie pięć różnych gniazd testowych, podzielonych na zakresy 1-2-3 i KAA (jak pokazano na powyższym obrazku). Gniazdo testowe znajduje się w lewym dolnym rogu ekranu. Jest to dwurzędowa, 14-otworowa szuflada z blokadą i Poszczególne gniazda są oznaczone numerami 1, 2, 3, K, A, które mają tę samą Te oznaczone są...
Seite 109 Interfejs sygnałowy Trzy gniazda koncentryczne MCX są równomiernie rozmieszczone na górnej , a ich zewnętrzne pierścienie są połączone w celu wspólnego uziemienia i są wykorzystywane do różnych celów: ÿIN (0~40 V)ÿ – złącze wejściowe dla napięcia testowego, rdzeń drutu jest dodatni, maksymalne mierzone napięcie nie może przekraczać...
Seite 110: Włączanie I Wyłączanie
Sterowanie i opis Włączanie i wyłączanie Shenzhen ÿÿÿÿÿ Technology Co., Ltd DSO-TC3 http : / / www . f ni rsi . cn M-Tester Na stronie startowej dostępne są cztery opcje, a między funkcjami można przełączać się poprzez krótkie naciśnięcie...
Seite 111 Tester M Tranzystor (PNP) Aby zmierzyć trio, naciśnij hFE=382 Vbe = 0,79 V IC = 0,0 i rozpocząć pomiar. Tester M Zener Do pomiaru diod regulowanych (uwaga: Vz = 24,0 V dioda regulowana to KAA- gniazdo, dodatni i ujemny), należy krótko nacisnąć przycisk Rozpoczniesz pomiar.
Seite 112 Napięcie załączania tyrystora musi być mniejsze niż 5 V, ponadto wyzwalacz Prąd potrzebny do utrzymania przewodzenia musi wynosić mniej niż 6 mA. W przeciwnym razie nie można dokonać prawidłowego pomiaru. Wartość vLoss wyświetlana podczas pomiaru pojemności oznacza straty i tłumienie. Im większa wartość, tym gorsza wydajność...
Seite 113 Można wybrać parametry w lewym dolnym i lewym górnym rogu ekranu Naciśnij krótko lewy i prawy przycisk/wybór funkcji, aby przełączać się a następnie w górę kolejno, a następnie użyj przycisków góra i dół przełączanie lub regulację. Krótkie naciśnięcie przycisku AUTO automatycznie ustawia przebieg, a długie naciśnięcie lewego przełącza między trybami STOP i RUN.
Seite 114 Parametry pomiarowe w czasie rzeczywistym Naciśnij i przytrzymaj prawy przycisk, aby wyświetlić/ukryć 8 parametrów Pomiary w czasie rzeczywistym są wyświetlane u góry ekranu: Vmax = napięcie maksymalne Vpp = napięcie szczyt-szczyt Fre = częstotliwość Vmin = napięcie minimalne Dut = współczynnik wypełnienia Vave = wartość...
Seite 115 4.4 Opis działania i funkcji generatora sygnału Generator Na stronie startowej naciśnij krótko lewy i prawy przycisk, aby przejść do Sinuso idalny kwadrat , a następnie naciśnij Impuls Naciśnij krótko przycisk, aby przejść do Częstotliwość: H 10000 z Trójkąt wyświetlić stronę generatora sygnału, jak Napięcie: 3,3 V Ramp pokazano na ilustracji.
Seite 116 Do wyboru jest 6 funkcji Test ciągłości Test napięcia Test temperatury i wilgotności DHT11 kodowanie podczerwieni Cyfrowy test temperatury DS18B20 Automatyczna kalibracja Naciśnij krótko przyciski / w górę i w dół, a po przełączeniu na odpowiedni punkt funkcyjny, nastąpi automatyczny pomiar . Test ciągłości: Użyj tej opcji, aby przeprowadzić...
Seite 117: Ustawienia Menu
Kalibracja automatyczna: Kalibracja rozpocznie się automatycznie: podłącz krótki kabel trójżyłowy do gniazda testowego 1-2-3 zgodnie z instrukcją, a kalibracja rozpocznie się automatycznie. Po odłączeniu krótkich przewodów postępuj zgodnie z instrukcjami wyświetlanymi podczas procesu kalibracji i poczekaj, aż pasek postępu osiągnie 100%, aby zakończyć...
Seite 118 6. Aktualizacja oprogramowania sprzętowego Uruchom oprogramowanie do aktualizacji na komputerze głównym, podłącz Połącz komputer z urządzeniem za pomocą kabla USB, a następnie, przytrzymując przycisk , przycisk zasilania, aby wyświetlić stronę aktualizacji. Na koniec wybierz odpowiednią aktualizację oprogramowania sprzętowego na stronie komputera hosta i zakończ aktualizację...
Seite 119 Dlaczego podczas pomiaru tranzystorów MOSFET i IGBT określane są parametry diodowe i pojemnościowe? Ponieważ napięcie włączenia lub wyłączenia tranzystora MOSFET lub IGBT jest wyższe niż 5 V (maksymalne napięcie zasilania układu), tranzystor MOSFET lub IGBT jest zwykle włączany lub wyłączany, więc można zmierzyć tylko jego odpowiednie parametry. 8.
Seite 120 Podręcznik, aplikacja i oprogramowanie Dystrybutor Sunnysoft s.r.o. Kovanecká 2390/1a 19000 Praga 9 Republika Czeska www.sunnysoft.cz © Sunnysoft sro, dystrybutor...
Seite 122: Tehnični Podatki
OPOZORILO 1. Pred prvo uporabo pazljivo preberite navodila. Navodila shranite za poznejše uporabe. 2. Naprave ne uporabljajte na mestih, kjer obstaja nevarnost eksplozije ali požara. 3. Napravo in baterijo reciklirajte v skladu z veljavnimi standardi in zakoni države. 4. Naprave ne smete razstavljati ali spreminjati. V primeru težav ali sumov se obrnite na servisni center.
Seite 123: Specifikacije In Parametri Digitalnega Osciloskopa Ds
2.2 Specifikacije in parametri digitalnega osciloskopa DS Osciloskop ima vzorčno frekvenco v realnem času 10 MSa/s in pasovno širino 500 KHz. Opremljen je s celovito funkcijo sprožilca (enostavni, običajni, avtomatski), ne gle na to, ali uporabljate periodične analogne signale ali neperiodične digitalne signale.
Seite 124 2.3 Specifikacije in parametri načina testiranja komponent TC3 Naprava lahko samojno prepozna in izmeri različne tranzistorje, vključno z NPN- in PNP- triodami, N-kanalnimi in P-kanalnimi MOSFET-i, MOSFET-i z zaporno plastjo, diodami, dvojnimi diodami, tiristorji ter upori, induktorji, konnzatorji in drugimi pasivnimi komponentami. Samojno prepoznavanje finicij pinov.
Seite 125: Specifikacije In Parametri Generatorja Signalov
Obseg Kategorija Opis 0,01–50 Mÿ ÿ upora Upornost Induktor 10 uH–1000 Vrednost induktivnosti, upornost na enosmerni tok ÿ Baterija 0,1–4,5 V Vrednost napetosti, pozitivna in negativna polariteta Vhodna napetost 0–40 V Vrednost napetosti DS18B20 0–85 °C Temperatura DHT11 0–60 °C/5–95 °C Vlaga kodiranje infrarčega...
Seite 126 Impulzni val 1–100 kHz/3,3 V/0–100 % 1–100 kHz/0–3,3 V/50 % Trikotni val 1–100 kHz/0–3,3 V/0–100 % Amplituda 0–3,3 V Enosmerni tok 3. ANALIZA NAJVAŽNEJŠIH VRAT 3.1 Gumb Ponovni zagon Funkcija Nadzor Skrito gumb Pritisni Odprtje Ponastavitev © Sunnysoft sro, distributer...
Seite 127 Upravljanje s Funkcija tipkami Kratko pritisnite Začetek/Nazaj Dolgi pritisk Vnos/potrditev postopka/meritve Kratko pritisnite Dolgo pritisnite Nastavitev Premik/preklop v sno Kratko pritisnite Vklopi ali izklopi prikaz parametrov, ko je v osciloskopskem Dolgo pritisnite načinu prikazana valovna oblika. Kratko pritisnite Premik/preklop v levo Ustavite ali zaženite prikaz valovnih Dolgo pritisnite oblik v načinu območja.
Seite 128 1. Za večjo preglednost je na voljo skupno pet različnih testnih vtičnic, razljenih na območja 1-2-3 in območje KAA (kot je prikazano na sliki zgoraj). 2. Preizkusna vtičnica se nahaja spodaj levo na zaslonu. Je dvovrstna 14-luknjasta vtičnica z zapiranjem in Posamezne vtičnice so označene s številkami 1, 2, 3, K, A, ki imajo enako Označene so notranje kratkostičene in imajo enako funkcijo.
Seite 129 3.3 Signalni vmesnik Tri koaksialne vtičnice MCX so enakomerno razporejene na zgornji strani , njihovi zunanji obroči pa so povezani za skupno ozemljitev in uporabljajo se za različne namene: ÿIN (0~40 V)ÿ – vhodni priključek za preskusno napetost, žični jedro je pozitivno, največja izmerjena napetost ne sme presegati 40 V DC.
Seite 130: Nadzor In Opis
4. Nadzor in opis 4.1 Vklop in izklop Shenzhen ÿÿÿÿÿ Technology Co., Ltd DSO-TC3 http : / / www . f ni rsi . cn M-Tester Na začetnem zaslonu so na voljo štiri možnosti, med funkcijami pa lahko preklapljate s kratkim pritiskom na...
Seite 131 M-tester Tranzistor (PNP) Za merjenje trio pritisnite in hFE=382 Vbe = 0,79 V začnite merjenje. IC = 0,0 mA M-Tester Zener Za merjenje reguliranih diod (opomba: Vz = 24,0 V regulirana dioda je KAA- vtičnica, pozitivno in negativno), kratko pritisnite tipko S tem začnete merjenje.
Seite 132: Opis Lovanja In Funkcij Osciloskopa
6. Napetost vklopa tiristorja mora biti manjša od 5 V, poleg tega mora biti sprožilec Tok za ohranjanje prevodnosti mora biti manjši od 6 mA. V nasprotnem primeru meritev ni mogoča pravilno. 7. Vrednost vLoss, prikazana pri merjenju kapacitete, pomeni izgube in dušenje. Večja kot je vrednost, slabša je zmogljivost kapacitete.
Seite 133 Parametre v spodnjem levem in zgornjem levem kotu zaslona je mogoče izbrati Kratko pritisnite levi in sni gumb/izbiro funkcij , da preklapljate nato pa navzgor med njimi, ter uporabite gumbe za gor in dol za preklapljanje ali prilagajanje. S kratkim pritiskom na tipko se oblika nastavi samojno, z dolgim pritiskom na levi preklaplja med STOP in RUN.
Seite 134 Parametri merjenja v realnem času Dolgo pritisnite sni gumb, da prikažete/skrijete 8 parametrov. Meritve v realnem času so prikazane na vrhu zaslona: Vmax = največja napetost Vpp = napetost od vrha do vrha Fre = frekvenca Vmin = minimalna napetost Dut = lovni cikel Vave = povprečna vrednost Cikel = Cikel...
Seite 135: Opis Lovanja In Funkcije Generatorja Signalov
4.4 Opis lovanja in funkcije generatorja signalov generator Na začetnem zaslonu kratko pritisnite levi in sni Sinus gumb, da preite na kvadrat funkcijo generatorja signala in pritisnite impulz Kratko pritisnite tipko, da Frekvenca: H 10000 Trikotni stran generatorja signalov, kot je z Napetost: 3,3 V Ramp prikazano na sliki.
Seite 136 Na voljo je 6 funkcij Preizkus temperature in vlage DHT11 Preizkus prehodnosti Preizkus Infrarče kodiranje napetosti Samojna kalibracija Digitalni temperaturni test DS18B20 Kratko pritisnite tipki / navzgor in navzdol, po preklopu na ustrezno funkcijo, se izve samojno merjenje . 1. Preizkus prehodnosti: to možnost uporabite za izvedbo preizkusa prehodne upornosti. dve poljubni vogali priključkov 1, 2 in 3 testne vtičnice.
Seite 137 6. Samojna kalibracija: Kalibracija se zažene samojno: vtaknite kratki tripolni kabel, kot je prikazano, v priključek 1-2-3 na testni vtičnici in kalibracija se bo začela samojno. Po odklopu kratkih žic sledite navodilom v kalibracijskem postopku in počakajte, da napredovalna vrstica doseže 100 %, da zaključite kalibracijo v trenutnem načinu naprave.
Seite 138 6. Posodobitev strojne programske opreme Odprite programsko opremo za posodobitev na gostiteljskem računalniku, povežite Povežite računalnik in napravo prek kabla USB, nato pa medtem ko držite tipko , tipko za vklop, da odprete stran za posodobitev. Na koncu izberite ustrezno posodobitev programske opreme na strani gostiteljskega računalnika in zaključite posodobitev programske opreme.
Seite 139 Zakaj se pri merjenju MOSFET-ov in IGBT-jev določajo parametri diod in kapacitivnosti? Ker je napetost vklopa ali izklopa MOSFET-a ali IGBT-ja višja od 5 V (največja napetost napajanja čipa), se MOSFET ali IGBT običajno vklopljen ali izklopljen, tako da se lahko merijo le njegovi ustrezni parametri. 8.
Seite 140 Priročnik, uporaba in programska oprema Distributer Sunnysoft s.r.o., Kovanecká 2390/1a, 19000 Praga 9 Češka republika www.sunnysoft.cz © Sunnysoft sro, distributer...
Seite 142: Tehnički Podaci
NAPOMA Pažljivo pročitajte priručnik prije prvog korištja uređaja. Sačuvajte priručnik za buduću upotrebu. Ne koristite uređaj na mjestima gdje postoji rizik od eksplozije ili požara. Reciklirajte uređaj i bateriju u skladu s važećim standardima i zakonima zemlje. Uređaj se ne smije rastavljati ili otvarati. Ako naiđete na bilo kakve probleme ili imate nedoumica, obratite se servisnom ctru.
Seite 143 Specifikacije i parametri digitalnog osciloskopa DS Osciloskop ima brzinu uzorkovanja u stvarnom vremu od 10 MSa/s i propusnost od 500 kHz. S potpunom funkcijom okidača (jedinični, normalni, automatski), bez obzira na to koristite li periodične analogne signale ili neperiodične digitalni signali. Maksimalni izmjeri naponski signal je 400 V.
Seite 144 Specifikacije i parametri načina testiranja komponti TC3 Uređaj može automatski prepoznati i izmjeriti različite tranzistore, uključujući NPN i PNP triodne tranzistore, MOSFET tranzistore N-kanala i P-kanala, spojne MOSFET tranzistore, diode, dvostruke diode, tiristore, otpornike, indukcijsku zavojnicu, kondzatore i druge pasivne komponte. Automatsko otkrivanje definicija pinova.
Seite 145 Raspon Kategorija Opis otpora 0,01–50 MΩ Otpor Induktor 10 µH–1000 mH Vrijednost indukancije, DC otpor ÿ Baterija 0,1–4,5 V Vrijednost napona, pozitivna i negativna polarnost Ulazni napon 0–40 V Vrijednost napona DS18B20 0–85 °C Temperatura DHT11 0–60 °C/5–95 °C Vlažnost Dekodiranje infracrvog Prikazuje korisnički kod i kod podataka, kao i odgovarajući...
Seite 146 Pulsni val 1–100 kHz/3,3 V/0–100 % Trokutasti val 1–100 kHz/0–3,3 V/50% Amplituda 1–100 kHz/0–3,3 V/0–100% 0–3,3 V Naprestna struja ANALIZA NAJVAŽNIJIH SUČELJA Gumb Ponovno pokretanje Funkcija Kontrola Skrivo dugme Pritisnite Otvori Resetiranje © Sunnysoft sro, Distributor...
Seite 147 Upravljanje tipkom Funkcija Pritisnite nakratko Početak/Natrag ISKLJUČO Dugo pritiskanje Unesi/potvrdi proces/mjerje Kratko pritisnite Pritisnite i držite Postavi postavke Pomak/prebacivanje udesno Kratko pritisnite Uključuje ili isključuje prikaz parametara kada se valni oblik prikazuje Pritisnite i držite u osciloskopskom načinu rada. Kratko pritisnite Pomak/prebacivanje ulijevo Zaustavite ili pokrite prikaz valnih oblika u Dugo pritiskanje...
Seite 148 Ukupno je za praktičnost osigurano pet različitih testnih utičnica, podijeljih na raspon 1- 2-3 i raspon KAA (kako je prikazano na gornjoj slici). Testni priključak nalazi se u donjem lijevom kutu zaslona. To je dvoredni 14-pinski ladica s bravicom i Pojedinačni priključci označi su brojevima 1, 2, 3, K, A;...
Seite 149 Sužište signala Tri MCX koaksijalna priključka ravnomjerno su raspoređa po vrhu i njihovi vanjski prstovi su spoji na zajedničku masu i Koriste se za različite svrhe: IN (0~40 V) – ulazni terminal za testni napon; žičano jezgro je pozitivno; maksimalni izmjeri napon ne smije prelaziti 40 V DC.
Seite 150: Uključivanje I Isključivanje

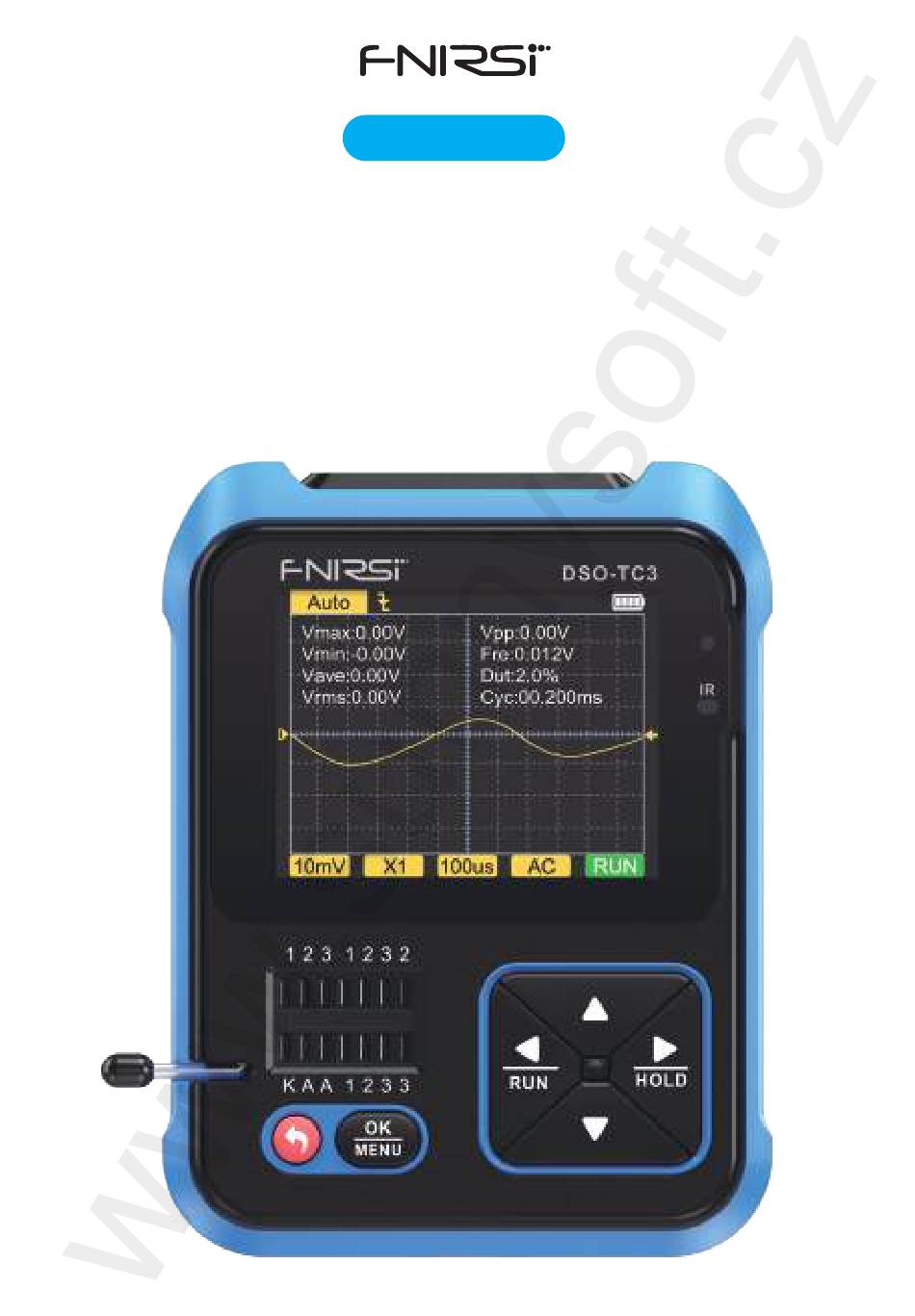

Upravljačke kontrole i opis Uključivanje i isključivanje Shzh ÿÿÿÿÿ Technology Co., DSO-TC3 http : / / www . f ni rsi . cn M-Tester Na početnom zaslonu dostupne su četiri opcije; između funkcija možete prebacivati kratkim pritiskom na lijevi i desni...
Seite 151 M-Tester Tranzistor (PNP) Za mjerje trioda pritisnite hFE=382 Vbe = 0.79 V IC = 0.0 i pokrite mjerje. M-Tester Za mjerje reguliranih dioda (Napoma: Vz = 24,0 V Regulirana dioda je KAA- priključak, pozitivan i negativan), nakratko pritisnite gumb za pokretanje mjerja. UKLJUČO Korisnički priručnik za 1-2-3 testnu klupu za zonu U ovom odjeljku odaberite odgovarajuću poziciju i priključke s različitim oznakama...
Seite 152 Napon paljja tiristora mora biti manji od 5 V; nadalje, okidač Trutna snaga potrebna za održavanje provodnosti mora biti manja od 6 mA. U suprotnom , ne može se izvršiti ispravno mjerje. Prikazana vrijednost vLoss tijekom mjerja kapacitivnosti ukazuje na gubitke i prigušje. Što je vrijednost veća, to je performansa kapacitivnosti lošija.
Seite 153 Parametri u donjem lijevom i gornjem lijevom kutu zaslona mogu se odabrati Kratko pritisnite lijevi i desni gumb/odabir funkcije kako biste se pomicali i zatim gore kroz opcije jedna po jedna, a za gore i dolje tipke za prebacivanje ili podešavanje. Kratkim pritiskom na Tipka AUTO automatski postavlja oblik vala, a pritisnite i držite lijevu prebacuje između STOPA i POKRUĆA.
Seite 154 Parametri mjerja u stvarnom vremu Pritisnite i držite desno tipku da biste prikazali/sakrili 8 parametara. Mjerja u stvarnom vremu prikazuju se na vrhu zaslona: Vmax = maksimalni napon Vpp = vršni napon Fre = frekvcija Vmin = minimalni napon Dut = udio ciklusa Vave = prosječna vrijednost Cikl = ciklus Vrms = RMS napon...
Seite 155 4.4 Opis rada i funkcionalnosti geratora signala gerator Na početnom zaslonu kratko pritisnite lijevo i desno dugme za pristup Sinus Kvadrat funkciju geratora signala, i pritisnite Puls Kratko pritisnite gumb za pristup Frekvcija: H 10000 z Trokut stranicu geratora signala, kao što je Ampere: 3.3 V Rampa prikazano na ilustraciji.
Seite 156 Na raspolaganju je 6 funkcija Test kontinuiteta Test napona DHT11 test temperature i vlažnosti Infracrvo dekodiranje DS18B20 digitalni test temperature Automatska kalibracija Kratko pritisnite tipke / gore i dolje; nakon prebacivanja na odgovarajuću funkcijsku točku, automatsko mjerje će se izvršiti. Test kontinuiteta: Koristite ovu opciju za test kontinuiteta.
Seite 157: Postavke Izbornika
Automatska kalibracija: Kalibracija započinje automatski: Uključite trožilni kratki kabel u priključak 1-2-3 testne utičnice kao što je prikazano i kalibracija će započeti automatski. Nakon odspajanja kratkih žica, slijedite upute u procesu kalibracije i pričekajte dok traka napretka ne dosegne 100% kako biste dovršili kalibraciju u trutnom načinu rada uređaja.
Seite 158 6. Ažuriranje firmvera Otvorite softver za ažuriranje na host računalu, povežite Povežite računalo i uređaj putem USB kabela, zatim pritisnite dok držite tipku pritisnutom, pritisnite tipku za uključivanje/isključivanje kako biste pristupili stranici za ažuriranje. Na kraju odaberite odgovarajuće ažuriranje firmvera na računalu domaćinu i dovršite ažuriranje firmvera.
Seite 159 Zašto se pri testiranju MOSFET-a i IGBT-a mjere parametri diode i kapacitivnosti? Budući da je napon uključivanja ili isključivanja MOSFET-a ili IGBT-a viši od 5 V (maksimalni napon napajanja čipa), MOSFET IGBT se obično uključuje ili isključuje, pa se mogu mjeriti samo njegovi odgovarajući parametri. 8.
Seite 160 Upute & Primja & Softver Distributer Sunnysoft s.r.o. Kovanecká 2390/1a 19000 Prag 9 Češka Republika www.sunnysoft.cz © Sunnysoft sro, Distributor...
