▶ 3.1.4 Triggereinstellung
Die Triggermodi umfassen die Modi „Auto", „Normal" und „Single". Wenn das
Oszilloskop in Betrieb ist, legt der Triggermodus fest, welche Aktion das
Oszilloskop ausführt, wenn kein Trigger auftritt.

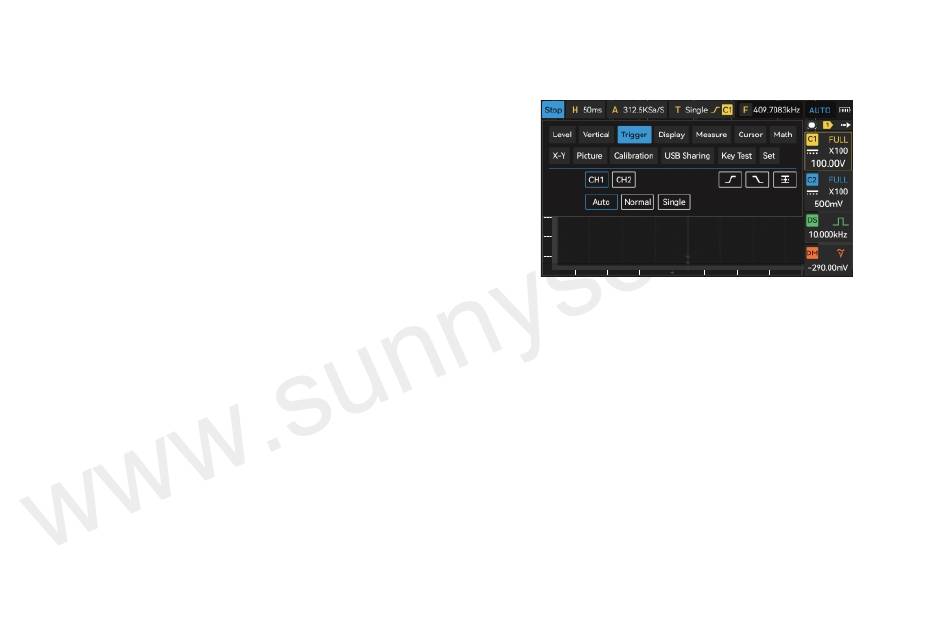

① Aufrufen der Triggereinstellungen: Drücken Sie die Taste „Trigger" auf dem
Bedienfeld oder rufen
Kanaleinstellungstaste auf.
② Kanal auswählen: Wählen Sie den Kanal aus, für den Sie die Triggereinstellungen anpassen möchten.
③ Triggermodus auswählen: Wählen Sie je nach Bedarf den Modus „Auto",
„Normal" oder „Single" aus.
•
Auto: Stellt den Verlauf unabhängig davon wieder her, ob eine Auslösung stattgefunden hat.
•
Normal: Die Kurve wird nur bei Auslösung des Triggers wiederhergestellt.
•
Einfach: Erfasst eine Wellenform beim Auslösen und stoppt dann.
➃Triggerflanke:
•
Ansteigende Flanke: Das Oszilloskop löst den Trigger aus, wenn es einen Übergang des Signals von einem niedrigen zu einem hohen Pegel erkennt.
•
Fallende Flanke: Das Oszilloskop löst aus, wenn es einen Übergang des Signals von einem hohen zu einem niedrigen Pegel erkennt.
•
Beide Flanken: Das Oszilloskop löst bei der steigenden oder fallenden Flanke des Signals aus.
Sie die Triggereinstellungen über die
Kanal:
Modus:
© Sunnysoft s.r.o., Vertrieb
Flank:
Messungen.
