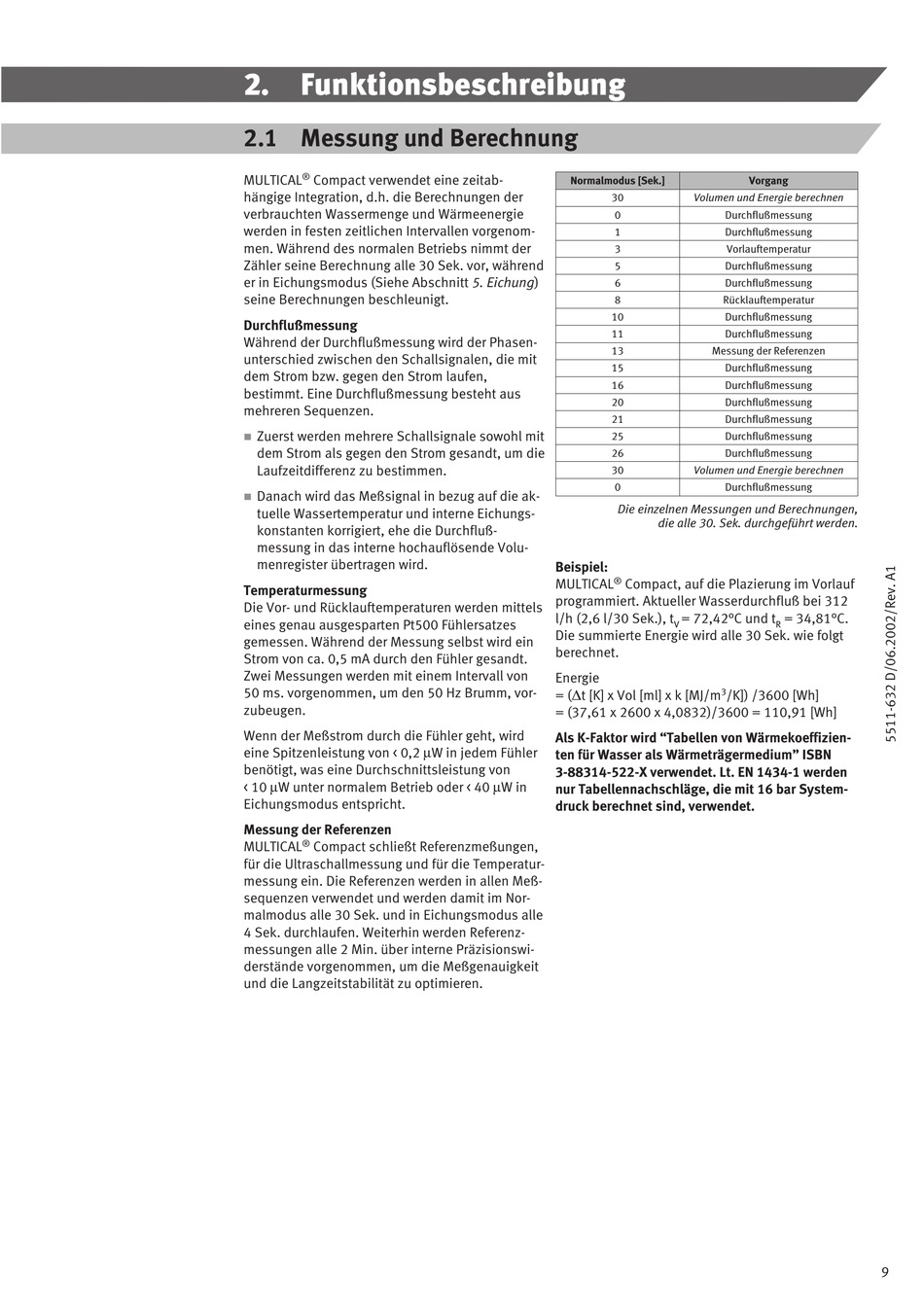

2. Funktionsbeschreibung

2.1 Messung und Berechnung

®
MULTICAL Compact verwendet eine zeitab-
hängige Integration, d.h. die Berechnungen der
verbrauchten Wassermenge und Wärmeenergie
werden in festen zeitlichen Intervallen vorgenom-
men. Während des normalen Betriebs nimmt der
Zähler seine Berechnung alle 30 Sek. vor, während
er in Eichungsmodus (Siehe Abschnitt 5. Eichung)
seine Berechnungen beschleunigt.
Durchflußmessung
Während der Durchflußmessung wird der Phasen-
unterschied zwischen den Schallsignalen, die mit
dem Strom bzw. gegen den Strom laufen,
bestimmt. Eine Durchflußmessung besteht aus
mehreren Sequenzen.
n Zuerst werden mehrere Schallsignale sowohl mit
dem Strom als gegen den Strom gesandt, um die
Laufzeitdifferenz zu bestimmen.
n Danach wird das Meßsignal in bezug auf die ak-
tuelle Wassertemperatur und interne Eichungs-
konstanten korrigiert, ehe die Durchfluß-
messung in das interne hochauflösende Volu-
menregister übertragen wird.
Temperaturmessung
Die Vor- und Rücklauftemperaturen werden mittels
eines genau ausgesparten Pt500 Fühlersatzes
gemessen. Während der Messung selbst wird ein
Strom von ca. 0,5 mA durch den Fühler gesandt.
Zwei Messungen werden mit einem Intervall von
50 ms. vorgenommen, um den 50 Hz Brumm, vor-
zubeugen.
Wenn der Meßstrom durch die Fühler geht, wird
eine Spitzenleistung von < 0,2 µW in jedem Fühler
benötigt, was eine Durchschnittsleistung von
< 10 µW unter normalem Betrieb oder < 40 µW in
Eichungsmodus entspricht.
Messung der Referenzen
®
MULTICAL Compact schließt Referenzmeßungen,
für die Ultraschallmessung und für die Temperatur-
messung ein. Die Referenzen werden in allen Meß-
sequenzen verwendet und werden damit im Nor-
malmodus alle 30 Sek. und in Eichungsmodus alle
4 Sek. durchlaufen. Weiterhin werden Referenz-
messungen alle 2 Min. über interne Präzisionswi-
derstände vorgenommen, um die Meßgenauigkeit
und die Langzeitstabilität zu optimieren.
Normalmodus [Sek.]
30 Volumen und Energie berechnen
0 Durchflußmessung
1 Durchflußmessung
3 Vorlauftemperatur
5 Durchflußmessung
6 Durchflußmessung
8 Rücklauftemperatur
10 Durchflußmessung
11 Durchflußmessung
13 Messung der Referenzen
15 Durchflußmessung
16 Durchflußmessung
20 Durchflußmessung
21 Durchflußmessung
25 Durchflußmessung
26 Durchflußmessung
30 Volumen und Energie berechnen
0 Durchflußmessung
Die einzelnen Messungen und Berechnungen,
die alle 30. Sek. durchgeführt werden.
Beispiel:
®
MULTICAL Compact, auf die Plazierung im Vorlauf
programmiert. Aktueller Wasserdurchfluß bei 312
l/h (2,6 l/30 Sek.), t = 72,42°C und t
V
Die summierte Energie wird alle 30 Sek. wie folgt
berechnet.
Energie
3
= (Dt [K] x Vol [ml] x k [MJ/m /K]) /3600 [Wh]
= (37,61 x 2600 x 4,0832)/3600 = 110,91 [Wh]
Als K-Faktor wird "Tabellen von Wärmekoeffizien-
ten für Wasser als Wärmeträgermedium" ISBN
3-88314-522-X verwendet. Lt. EN 1434-1 werden
nur Tabellennachschläge, die mit 16 bar System-
druck berechnet sind, verwendet.
Vorgang
= 34,81°C.
R
