4. Datenkommunikation

4.1 Optische Auslesung

®
MULTICAL Compact besitzt an der Frontseite eine
optische Schnittstelle. Das Datenformat erfüllt IEC
870 in Startmodus und kann hiernach auf ein her-
stellerspezifisches Format umgesetzt werden.
Mit dem optische Lesekopf (Typ 66-99-102) kön-
nen alle Daten ausgelesen und Konfigurationen
am Gerät vorgenommen werden. Dieses erfolgt mit
dem Kamstrup Handterminal MULTITERM oder
einem PC mit Windows 95/98. Einstellungen bw.
Änderungen von Kunden-Nr. Tarifgrenzen, M-Bus
Adr. usw.
Daten die unter der Eichebene liegen können nur
nach dem Bruch der Eichplomben und nach Erstel-
lung eine Hardwarebrücke verändert werden.
Danach ist eine Neueichung notwendig, z.B beim
anwendung der Datenkabel Typ 66-99-108 oder Ei-
chungsausrüstung Typ 66-99-28x.
Weitere Auskünfte über die Funktionen des Hand-
terminals und der Programmierungssoftware ge-
hen aus den folgenden Unterlagen hervor:
MULTITERM
Programmierungssoftware
Funktion
Wenn die angeschlossene Ausleseeinheit,
MULTITERM oder PC, eine erkennbare Abfragefolge
®
sendet, antwortet MULTICAL
nach dem Empfang mit seiner Datenübertragung.
Die optische Datenablesung von MULTICAL
pact verwendet folgendes Kommunikations-Setup:
300/1200 Baud, 1 Startbit, 7 Datenbits,
Gerade Parität, 1 Stopbit.
1 und 2 Stopbit sind anwendbar.
NB:
Ausgenommen die Optische Ablesung - Ab-
schnitt 4.2 - schliessen die übrigen Datenfolgen
weder Maßeinheiten noch Kommaplazierung ein.
Diese Auskünfte gehen aus der CCC-Tabelle der
Technischen Beschreibung hervor
Typ 66-99-15X
Typ 66-99-702
Compact 1-2 Sek.
®
Com-
.

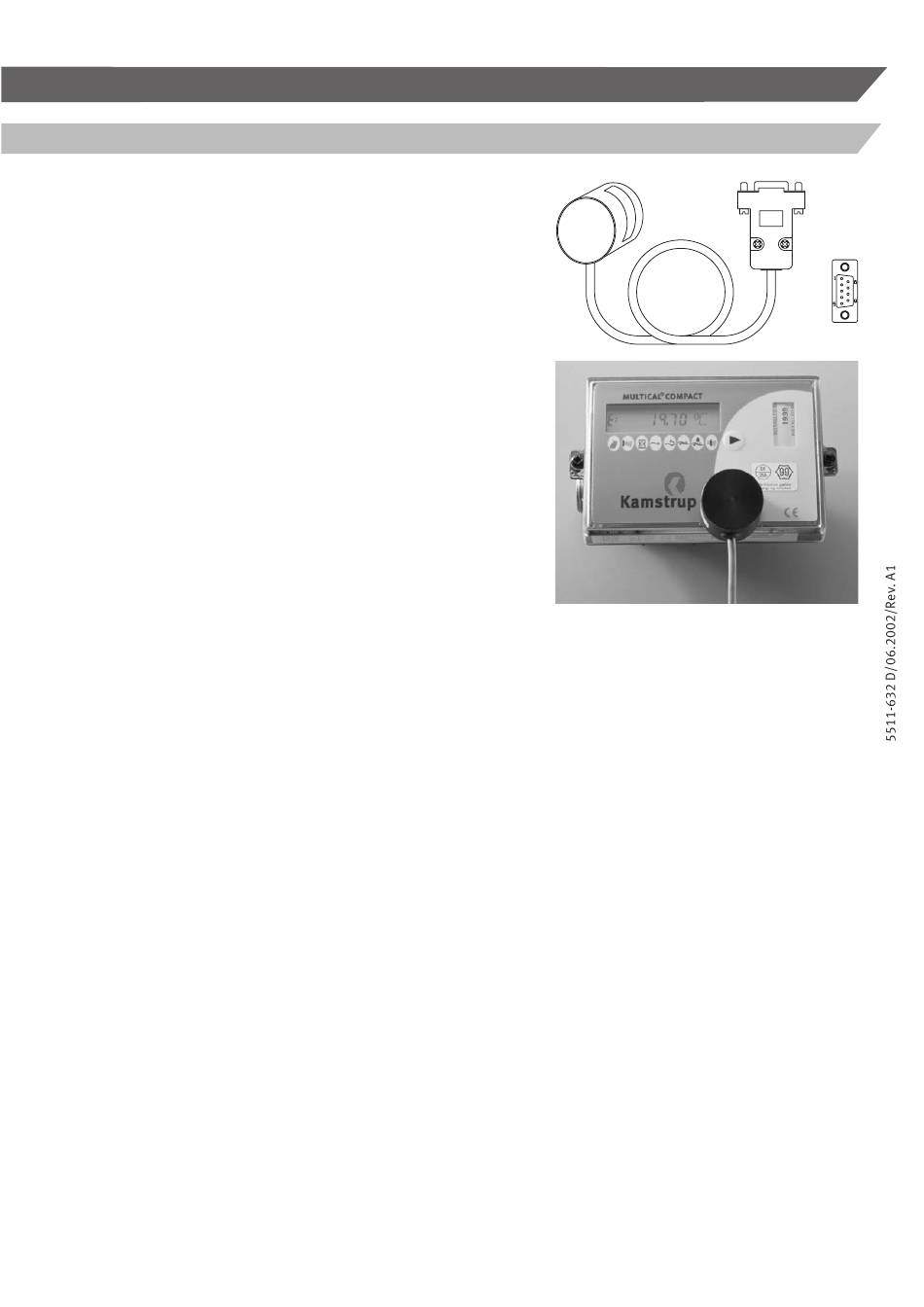

Standardisierter optischer Lesekopf
