1.2 Installationsansprüche
Bevor der Wärmezähler MULTICAL
Heizungsanlage eingebaut wird ist diese zu Spü-
len. Der Zähler sollte mit den Orginalgewindean-
schlußteilen von Kamstrup A/S montiert werden,
da diese Teile aufeinander abgestimmt sind
(G¾B - R½ (DN15) B-Nr. 65-61-321 und G1B - G¾
(DN20) B-Nr. 65-61-322). Werden andere Typen
von Verschraubungen oder andern Verlängerungs-
nippeln verwendet, muß gesichert sein, daß die
Gewindelänge der Verschraubung die Zuspannung
der Dichtungsflanche nicht behindert. Sehen Sie
den Maßskizzen die Gewindelänge bei MULTICAL
Compact.
Der Einbauort Vorlauf (Warm) oder Rücklauf (Kalt)
ist dem Typenschild zu entnehmen. Die Durchfluß-
richtung wird durch einen auf der Rückseite des
Durchflußteils "gegossenen" Pfeil angegeben.

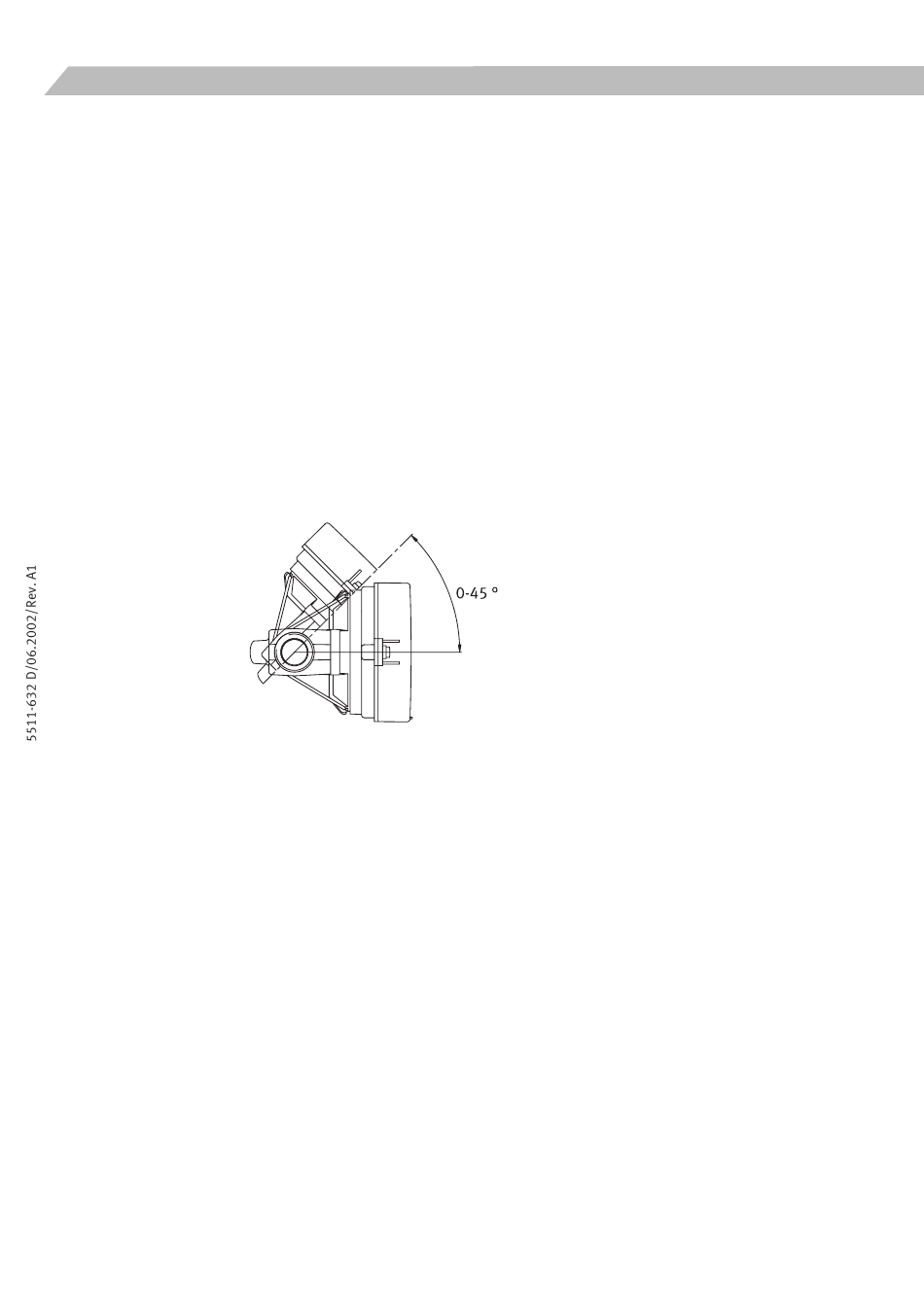

Wir empfehlen, daß MULTICAL
rechter Anzeige oder in einem Winkel von max.
45°C montiert wird. In Heizanlagen mit Wasserbe-
handlung und minimalem Risiko für Luft z.B. bei
direkt angeschlossenen Fernheizanlagen, darf die
Anzeige waagerecht montiert werden.
®
MULTICAL Compact kann in waagerechte und
senkrechte Rohrstrecken montiert werden.
Nach der Montage kann die Anzeige bis zu 270°
gedreht werden, damit ist sie immer gut ablesbar.
®
Compact in die Erlaubte Betriebsverhältnisse
Umgebungstemperatur
Optimale Batterielebensdauer
Temperatur des Mediums
Höchster Systemdruck
EMV-Verhältnisse
MULTICAL
nungen sowie in leichter Industrieumgebung aus-
gelegt. Der Zähler ist CE-gekennzeichnet und nach
®
EN 1434 geprüft. Signalleitungen müssen minde-
stens 25 cm von anderen Installationen entfernt
geführt werden.
Elektrische Installationen
MULTICAL
VAC Netzversorgung lieferbar. Batterieversorgung
ist Standard. Im Lichtfenster rechts auf dem Deckel
®
Compact mit senk-
ist zu sehen welche Versorgung sich im Gerät be-
findet. Der Anschluß wird mit einer 2-adrigen
Leitung, ohne Erde, vorgenommen. Verwenden Sie
eine Anschlußleitung mit einem Außendurchmes-
ser von max. 7 mm. Sorgen Sie bitte für eine kor-
rekte Zugentlastung.
230 VAC darf nur an die Anschlußschrauben Nr. 27
und 28 des Netzmoduls angeschlossen werden.
Nationale Regeln für die elektrische Installation
müssen immer eingehalten werden.
Installationshinweise
Wenn der Zähler in die Heizungsanlage montiert
worden ist, darf in der Nähe des Zählers weder ge-
schweißt noch eingefroren werden. Den Zähler de-
montieren und die Netzversorgung ausschalten,
bevor die Arbeit begonnen wird.
Um die Arbeit des Kundendienstes am Zähler zu
vereinfachen, sollten Absperrventile vor und nach
dem Zählers montiert werden.
Unter normalen Betriebsverhältnissen wird vor
dem Zähler kein Schmutzfänger benötigt.
®
Compact ist für die Installation in Woh-
®
Compact ist für 24 VAC/DC oder in 230
0...55°C
0...35°C
20...90°C
16 bar
