Drucktasten und Displayanzeige

®
MULTICAL Compact ist mit zwei Drucktasten ver-
sehen, eine Fronttaste für Displaywechsel und ei-
ner internen Taste zur Verwendung bei der Eichung
(Siehe Abschnitt 5. Eichung).
Im normalem Betrieb zeigt das Display, abhängig
von der gewählten Programmierung, die summierte
Wärmeenergie in kWh, MWh oder GJ an. Durch
betätigen der Fronttaste zeigt das Display sum-
miertes Volumen, Betriebsstundenzähler, Vor- und
Rücklauftemperaturen usw. an. (Siehe Abschnitt
3.2 Anzeigen). Wenn die Fronttaste 5 Sek. gedrückt
wird, wechselt das Display auf ein Submenü mit
der Anzeige von Sekundärregistern, wie z.B. Stich-
tagsdaten, Tarifen und Kundennummer.
2.3

Displayfunktionen

®
Das Display von MULTICAL Compact schließt so-
wohl ein Hauptmenü als ein Submenü ein. Außer
summierter Wärmeenergie und summiertem Volu-
men kann das Hauptmenü Betriebsstundenzähler,
Temperatur, Leistungs- und Durchfluß anzeigen.
Wird die Fronttaste kurzfristig aktiviert, wechselt
die Anzeige. Das Submenü wird aktiviert, dadurch
daß man die Fronttaste 5 Sek. drückt, wonach die
Fronttaste zum Wechsel zwischen den Anzeigen
des Submenüs verwendet wird.
2.4

Informationscodes "E"

®
MULTICAL Compact überwacht konstant eine Rei-
he wichtiger Funktionen, damit Systemfehler er-
kannt werden. Wenn ein oder mehrere dieser Feh-
ler auftreten, wird im Display links eine "E" ange-
zeigt. Bei kurzfristigen Fehlern wird nur eine "E"
angezeigt, so lange der Fehler existiert. Steht der
Fehler länger als eine Stunde an, so ist die Fehler-
situation gegeben, und der Informationscode wird
permanent und kann danach nur durch Öffnen des
Zählers gelöscht werden (sehen Sie Abschnitt 2.6
Resetfunktionen). Wenn der erste permanente In-
formationscode entsteht, wird er zusammen mit
dem Datum und den Energie- und Volumenregis-
tern zum Zeitpunkt der Fehlerentstehung, in den
EEPROM gespeichert.
Der aktuelle "Info-Code" des Zählers wird als die
letzte Anzeige des Hauptmenüs gezeigt, wenn die
Fronttaste, abhängig von der gewählten Anzeige-
konfiguration, 4-10 Mal betätigt worden ist.
Unter normalem Betrieb zeigt der Zähler "000
info". Wenn einer oder mehrere der untenstehen-
den Fehler entstehen, wird die Summe der Infor-
mationscodes angezeigt. Z.B. wird einen gleichzei-
tigen Fehler bei den beiden Temperaturfühlern als
"012 info" angezeigt.

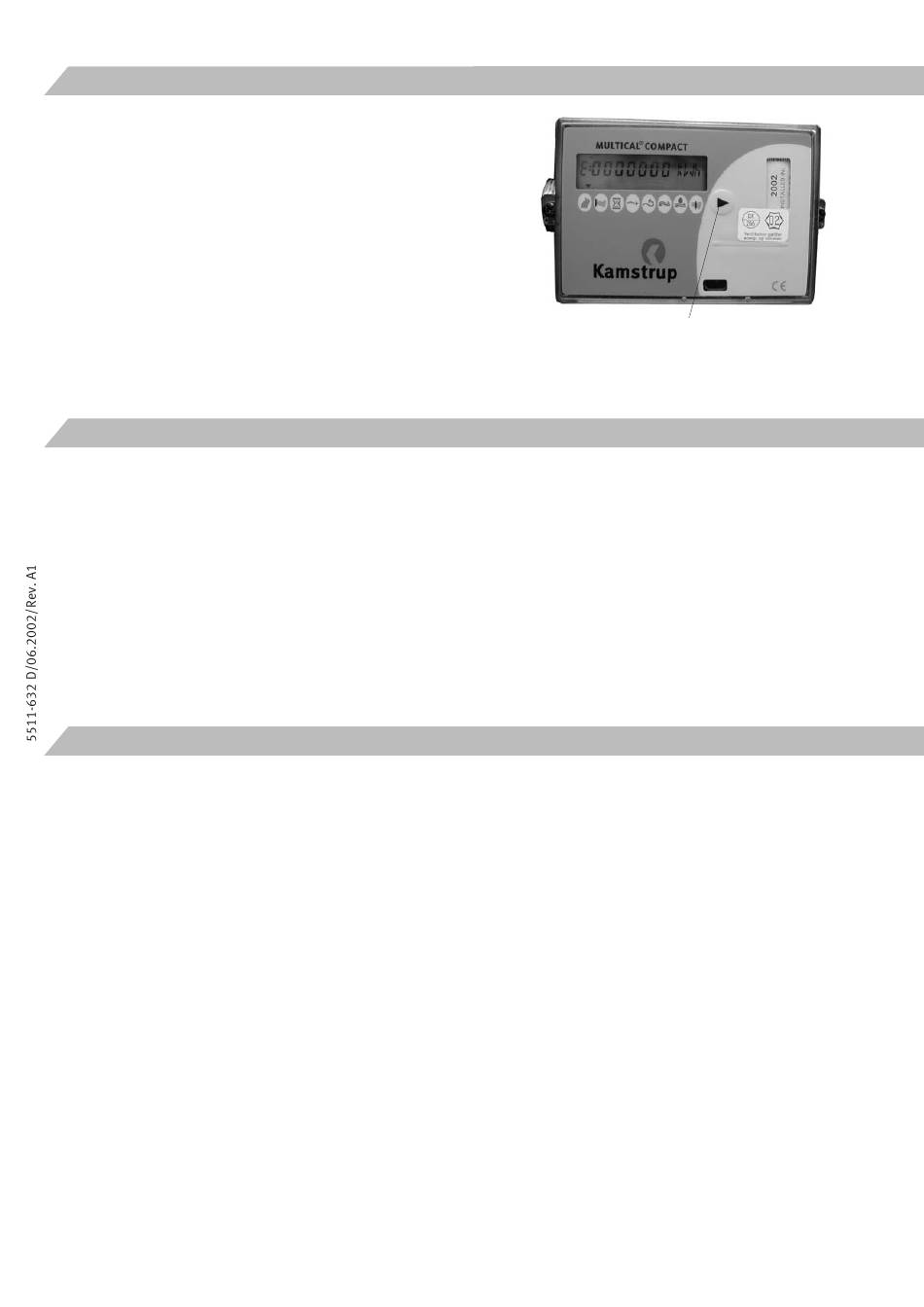

Fronttaste für Displaywechsel
Wenn das Submenü gewählt worden ist, wird äu-
ßerst links eine "A" angezeigt.
Nach 150 Sekunden der letzten fronttasten beteili-
gung geht die Anzeige aus allen Stellungen auf die
summierte Wärmeenergie zurück.
Der Inhalt des Haupt- als auch des Submenüs wird
durch die gewählte Konfiguration des Zählers be-
stimmt. (Siehe Abschnitt 3.2 Anzeigen).
+0 Kein Fehler.
+2 Der Informationscode für Durchflußzähler-
fehler wird aktiviert, wenn der aktuellen
Wasserdurchfluß 48 Stunden lang unter
Cut-off und Dt gleichzeitig > 20 K gewesen
ist.
+4* Der Rücklauffühler ist außerhalb seines
Temperaturbereiches von 0...150°C gewe-
sen. Der Fühler kann kurzgeschlossen oder
unterbrochen sein.
+8* Der Vorlauffühler ist außerhalb seines Tem-
peraturbereiches von 0...150°C gewesen.
Der Fühler kann kurzgeschlossen oder un-
terbrochen sein.
+16* Luft im Durchflußzähler (wird nur angezeigt
so lange der Fehler existiert).
+128 Batteriewechsel notwendig. Der Code wird
9 Jahre nach der Rückstellung des Stunden-
zählers erscheinen.
*) Diese Informationscodes können während
des Transports unter dem Gefrierpunkt so-
wie bei Wärmezählern, die am Lager liegen,
vorkommen. Die Codes können wie im Ab-
schnitt 2.6 über Rückstellfunktionen wäh-
rend der Installation zurückgestellt werden.
